高精度立卧两用分度头机械结构设计

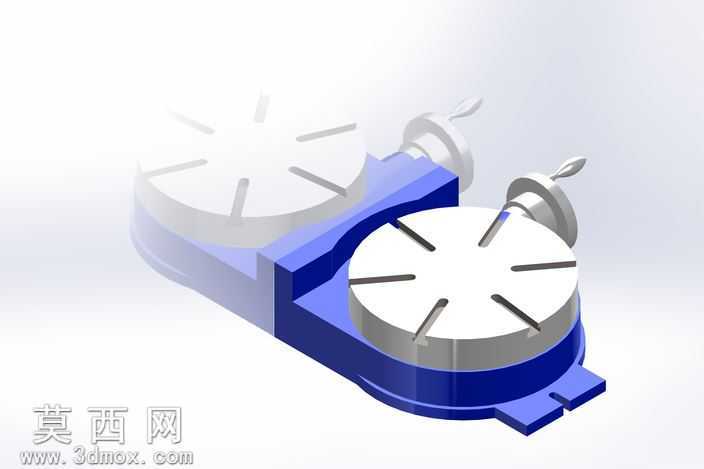

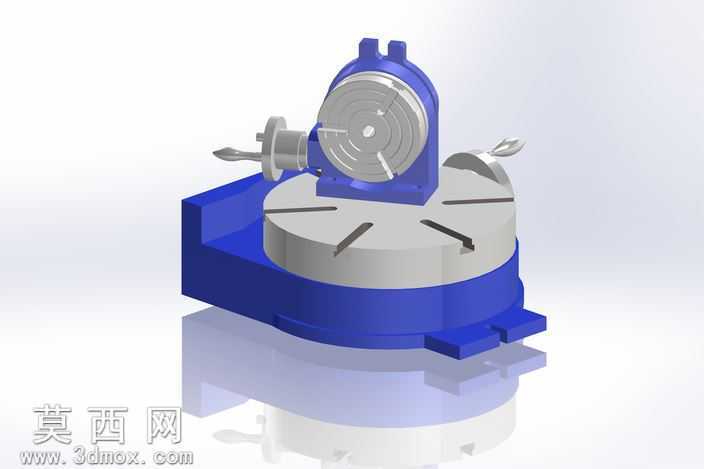

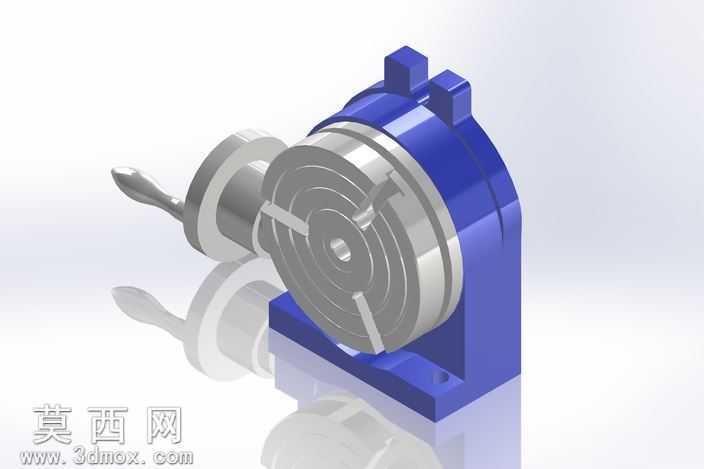

本模型为立卧两用分度头的实体三维建模作品，整体采用参数化建模思路完成，严格遵循机械加工领域分度装置的实际结构比例与装配逻辑，完整还原了分度头的核心功能结构。建模过程中先完成基座部分的构建，采用铸铁质感的材质设定，基座底部设计有标准安装定位凸台与螺栓固定槽，可适配不同规格的机床工作台安装需求，基座上部承载回转工作台主体，工作台盘面采用带T型槽的圆盘结构，槽位均匀分布可满足不同工件的装夹定位需求，盘面与基座的回转配合部分做了精密的公差预留设计，还原实际产品的转动配合间隙。分度头主轴部分采用立式支撑结构设计，支撑座与基座为一体化刚性连接结构，主轴前端配备三爪装夹结构可装夹轴类、盘类待加工工件，主轴侧部设置分度操作手柄与锁紧机构，可完成不同等分角度的精准分度定位，同时预留了尾座顶尖的安装配合接口，可配合尾座完成长轴类工件的两端支撑装夹。模型渲染阶段采用工业产品常用的蓝白配色方案，金属加工面赋予磨砂金属材质，非加工面赋予烤漆质感材质，添加了柔和的环境反射效果，清晰呈现各部件的结构轮廓与装配关系，各活动部件的运动行程均按照实际产品参数做了限位设定，可直观演示分度头的回转分度、工件装夹、锁紧固定的完整动作逻辑，整体结构无冗余设计，所有零部件均符合机械加工工装的实际生产制造标准，可作为机械加工工装设计、分度机构原理教学的参考模型使用。
