法兰安装式工业电动马达三维设计作品

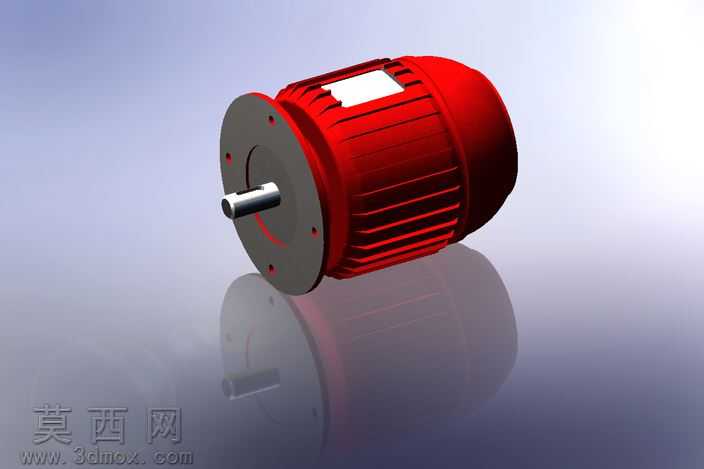

本作品为法兰连接式电动马达的三维实体建模成果，建模过程严格遵循工业电机的实际生产尺寸规范，在三维建模环境中首先完成核心基准轴与安装法兰的定位搭建，以法兰端面为装配基准，依次构建电机定子外壳、散热筋结构、输出轴、端盖连接孔位等核心结构。模型外壳部分采用拉伸加阵列特征完成周向均匀分布的散热筋建模，每一条散热筋的拔模角度、圆角过渡都参考真实工业电机的工艺要求设置，避免出现尖锐直角不符合实际开模生产的问题；前端安装法兰按照标准法兰连接尺寸设计，均匀分布的安装沉孔深度、孔径都做了精准参数化设置，可直接用于装配干涉检查。输出轴部分做了轴肩、键槽的细节还原，轴端的倒角、中心孔特征都完整呈现，还原真实电机输出轴的加工特征。材质渲染阶段，电机外壳采用哑光红色工业烤漆材质，调整材质的粗糙度、反光度参数还原铸铁外壳喷塑后的真实质感，前端法兰采用深灰色铸铁材质，输出轴采用抛光金属钢材质，表面设置轻微的使用磨损质感提升真实度，背景采用渐变浅灰环境搭配地面反射效果，通过三点布光方案突出电机的结构轮廓与散热筋的立体层次，渲染输出的效果图清晰展现电机各部分的结构比例与外观细节。设计过程中重点考量了法兰连接结构的装配合理性，法兰与电机主体的衔接位置做了过渡圆角处理，避免应力集中的结构问题，外壳上的铭牌安装位做了凹陷特征预留，可后续添加铭牌标识细节。整个模型为实体建模，无破面、无重叠特征，各部件的装配关系清晰，可直接用于后续的装配仿真、运动模拟或者工程图导出工作，能够为液压气动系统、通用机械设备的动力端装配设计提供精准的三维模型参考，帮助设计人员快速完成动力部件的选型匹配与整机布局校验，减少前期设计阶段的建模工作量，提升机械系统整体设计的效率与准确性。
