轻量化高强度连接支架结构设计

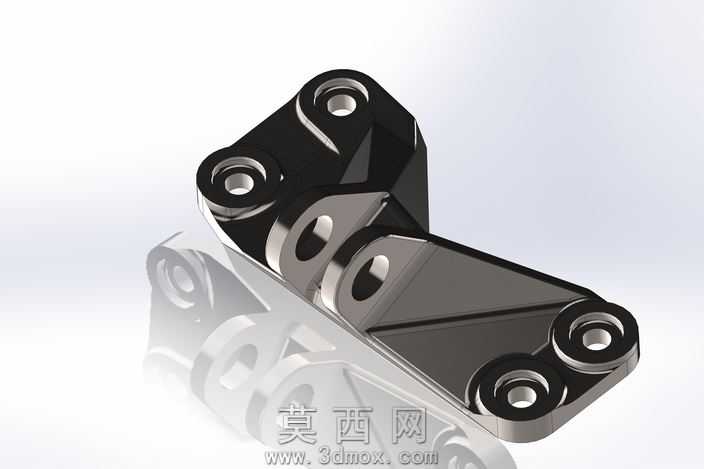

本作品为经过重量与压力双重优化的连接支架三维模型，建模阶段采用参数化设计思路，先基于安装工况确定两端四组安装孔的孔位间距、孔径公差与沉头深度，再以孔位为基准搭建主体受力框架。建模过程中优先采用一体化成型的结构逻辑，将支架分为双侧安装座与中间连接臂两部分，中间连接臂采用三角加强筋布局，在保证整体抗弯、抗扭强度的前提下，尽可能去除非受力区域的冗余材料，实现重量的精准控制。材质渲染阶段选用哑光金属材质，模拟高强度铝合金阳极氧化后的表面质感，对安装孔内壁、结构棱边做了倒角高光处理，清晰呈现结构的加工工艺细节，同时通过光影渲染直观展示支架的受力传导路径：两端安装座承受的载荷通过加强筋均匀分散到整个连接臂，避免局部应力集中。结构设计上充分考虑实际装配需求，所有安装孔位均预留标准紧固件的装配空间，中间铰接孔的同轴度公差严格控制在通用机械装配要求范围内，支架的弯折角度经过多轮力学仿真迭代，在满足安装空间限制的同时，将最大应力值控制在材料许用应力的60%以内，兼顾轻量化与结构可靠性。设计过程中先后经过三轮参数调整，每一轮都通过体积测量与受力仿真验证优化效果，逐步削减非关键区域的材料厚度，在连接臂的非受力侧面开设减重孔，进一步降低整体重量，同时保证结构的固有频率避开常见工况的振动区间，避免使用过程中产生共振问题。整体模型结构完整，细节还原度高，可直接用于装配验证、力学仿真参考或加工生产的图纸依据，充分体现了机械结构设计中轻量化与高强度平衡的设计思路。
