电机鼓风机联动组件结构设计展示

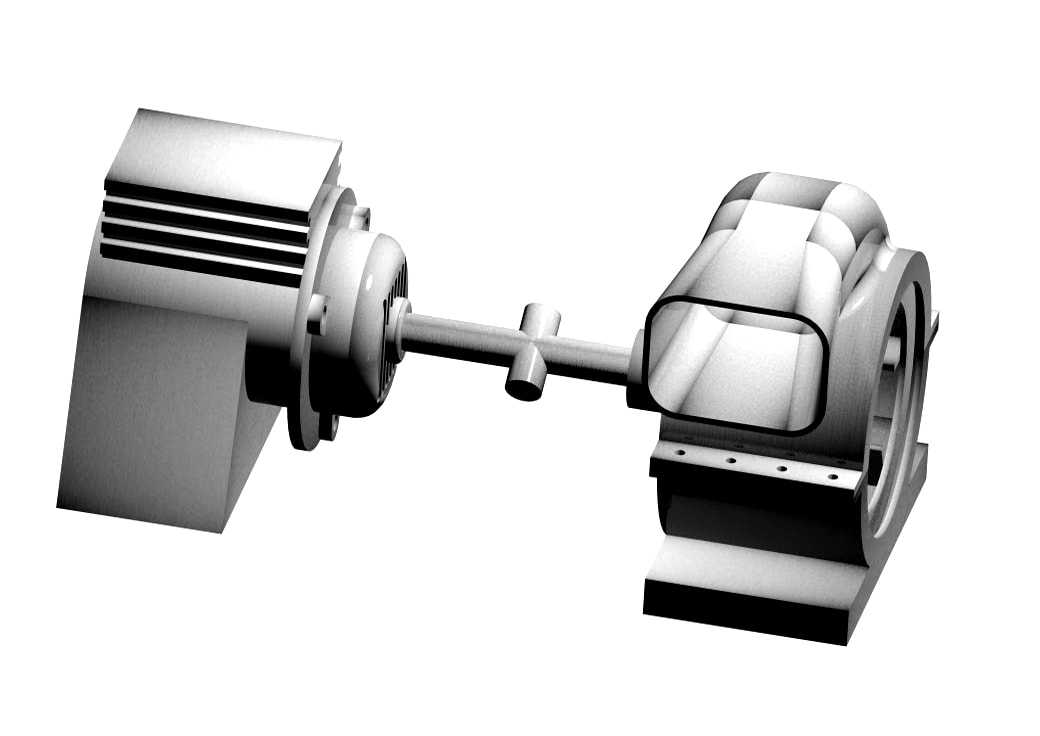

　　这套联动组件常见于工业通风、车间换气、生产设备供风、小型除尘系统的动力端，承担着将电机旋转动能转化为鼓风风压的核心作用，在涂装线供风、设备冷却、物料气力输送的配套风源单元里都能见到同结构的应用。设计时首先要匹配电机输出轴与鼓风机叶轮轴的同轴度公差，避免长期运转出现轴系挠曲、轴承偏磨的问题，图中可见的中间连接轴段做了轴径过渡处理，对应不同工况下的扭矩传递需求，轴上的定位凸台是用来固定联轴器护罩或者转速检测元件的安装位，方便后期运维时加装监测配件。电机端的外壳散热筋沿轴向排布，顺着电机运转时自带的风叶气流方向布置，能在不额外增加散热附件的前提下带走定子绕组的工作热量，安装脚的孔位间距按照常用Y系列机座号的通用尺寸设计，

　　可直接适配常规的工业安装底座，不需要额外做转接板加工。鼓风机端的蜗壳结构做了圆弧过渡的流道设计，能减少气流在壳体内的湍流损耗，出风口的法兰边预留了标准螺栓孔位，可直接对接通风管道或者送风软管，底部的安装支座做了加厚处理，抵消风机运转时产生的径向振动，避免长期运行出现支座开裂的问题。做三维建模时，轴系配合段的公差要按照过渡配合来设定，既要保证装配时的同轴度，也要方便后期检修时的拆卸，电机与风机的安装平面要做共面约束，避免装配后出现轴系憋劲的情况，蜗壳的内壁曲面要做曲率连续处理，减少气流阻力带来的能耗损失。整套组件的安装边界需要预留出电机接线盒的操作空间，以及风机端盖拆卸的维护距离，避免现场安装后出现无法接线、无法更换轴承的问题，轴系外露部分要预留防护罩的安装位置，满足工业现场的安全防护要求，连接轴的临界转速核算要覆盖常用工况的转速区间，避开共振转速点，保证长期运转的稳定性。
