精密机械手表机芯SolidWorks三维模型

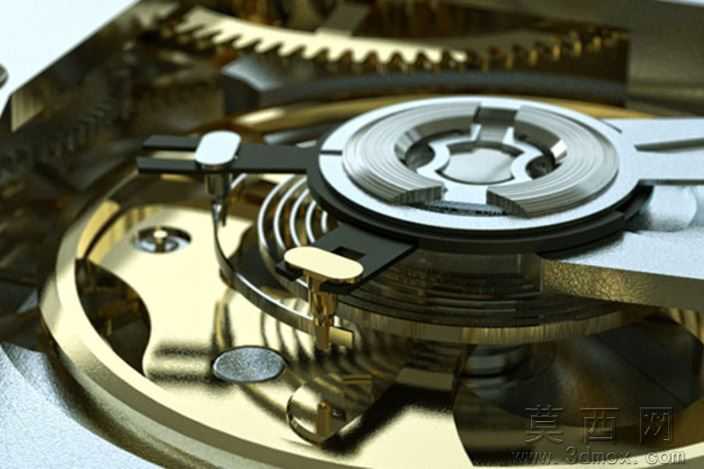

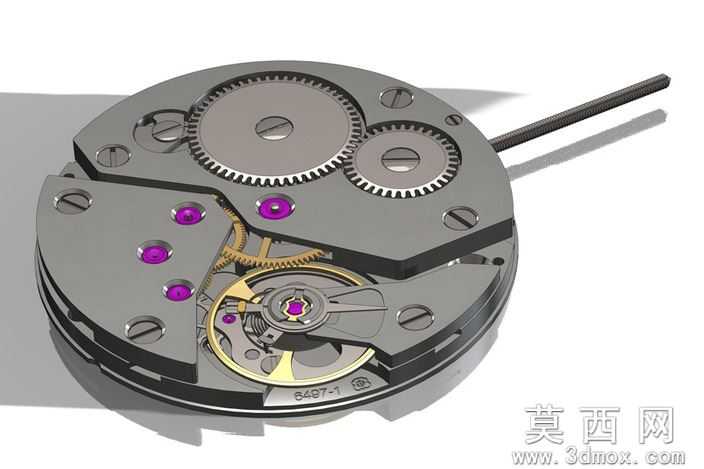

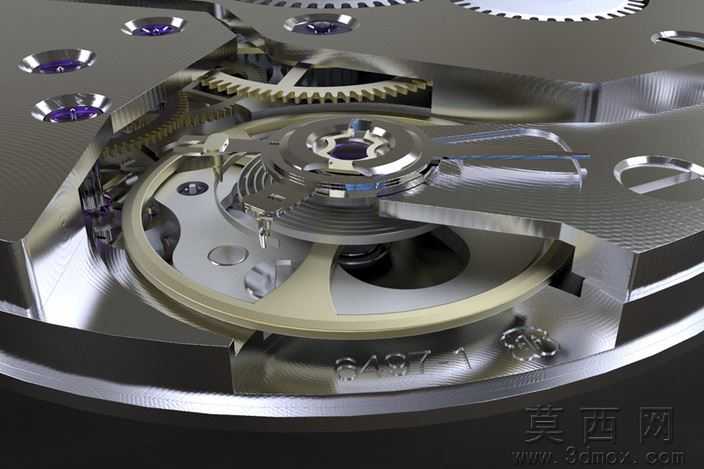

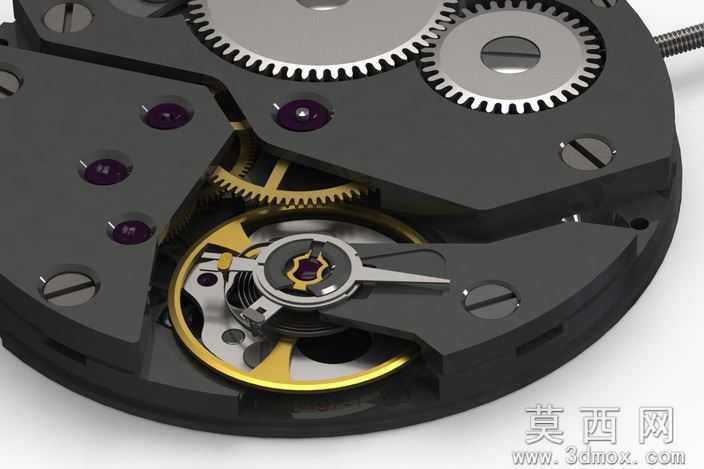

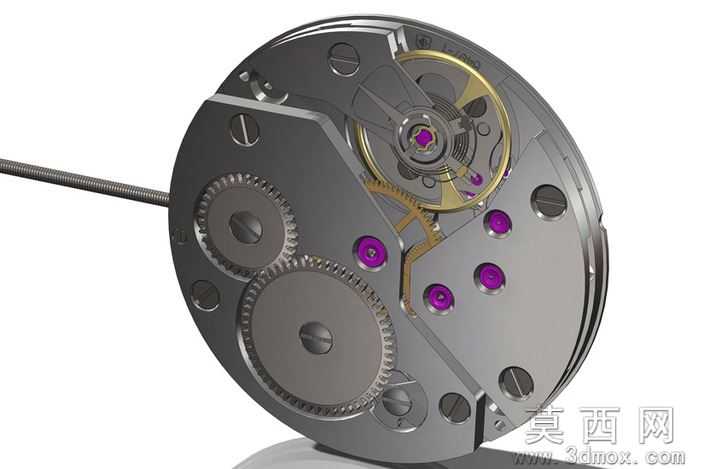

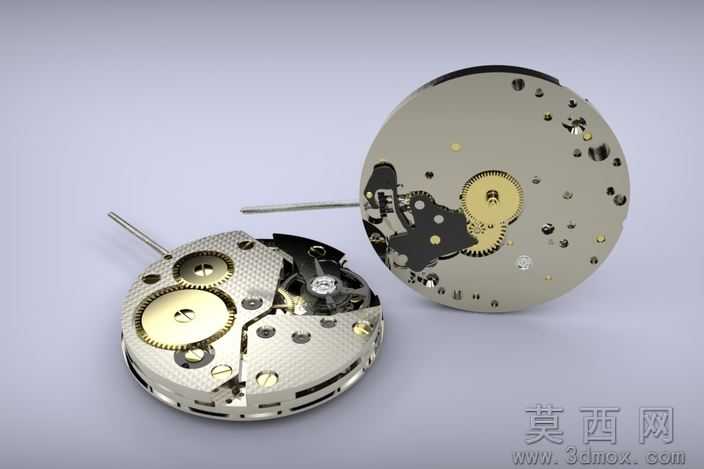

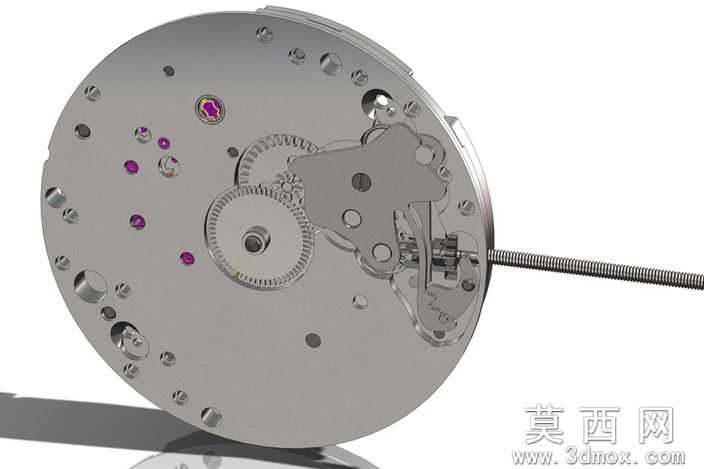

本模型为完整机械手表机芯的高精度三维建模成果，建模阶段以经典ETA系列机芯的公开技术参数为参考依据，严格遵循机械钟表的传动逻辑开展设计：首先完成主夹板、桥板等基础承载结构的草图绘制，通过拉伸、切除、阵列等特征构建出夹板上的宝石轴承安装孔、螺丝定位孔、轮系轴孔结构，所有孔位的同轴度公差控制在0.01mm级别，还原真实机芯的装配精度要求。参数设计层面，模型完整还原了原动系、传动系、擒纵调速系、上条拨针系四大核心模块的尺寸配比：条盒轮与中心轮的传动比为1:6，中心轮到秒轮的传动比为1:60，精准匹配机械表的走时转速逻辑，所有齿轮的模数、齿形均按照钟表齿轮专用参数设计，确保虚拟装配后轮系转动无卡滞、传动比误差小于0.1%。渲染材质环节针对不同零件做了差异化材质设置：主夹板采用镀镍钢材的哑光金属质感，添加细微的打磨纹理还原真实机芯的打磨工艺；传动齿轮采用黄铜材质，设置暖金色金属反射效果；宝石轴承采用高透红宝石材质，添加色散折射效果还原宝石的通透质感；钢质螺丝、快慢针等零件采用亮面抛光不锈钢材质，不同材质的粗糙度、反射率参数均经过反复调试，最终渲染效果可清晰呈现机芯的层次结构与工艺细节。结构原理上，模型完整复现了机械机芯的动力传递路径：发条盒存储的弹性势能通过轮系逐级传递至擒纵机构，擒纵叉将齿轮的连续转动转换为间歇往复运动，带动摆轮游丝系统做固定频率的简谐振动，以此实现精准计时，所有零件的装配关系完全符合真实机芯的配合要求，可通过运动仿真模拟完整的走时过程。软件兼容方面，模型原生基于SolidWorks2012版本搭建，特征树完整可编辑，同时导出了STEP/IGES通用中间格式，可兼容Rhino、UG、Pro/E、CATIA等主流三维设计软件，不同软件导入后不会出现零件丢失、面破损等问题，可直接开展二次修改或装配调用。研发教学应用层面，该模型可作为钟表设计专业的教学案例，帮助学习者直观理解机械手表的内部结构与传动原理，也可作为腕表产品研发阶段的参考原型，用于外观表壳的适配设计、机芯结构的优化改进，同时也适合机械原理课程开展轮系传动、精密装配相关的教学演示，帮助学习者掌握精密机械结构的设计思路与装配逻辑。
