大众品牌汽车标识立体结构设计

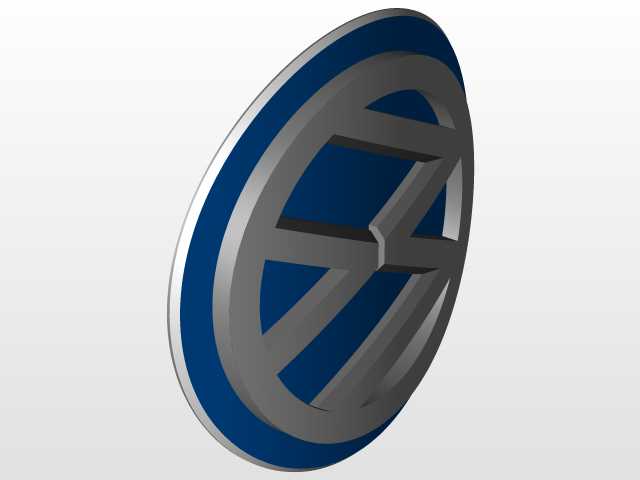

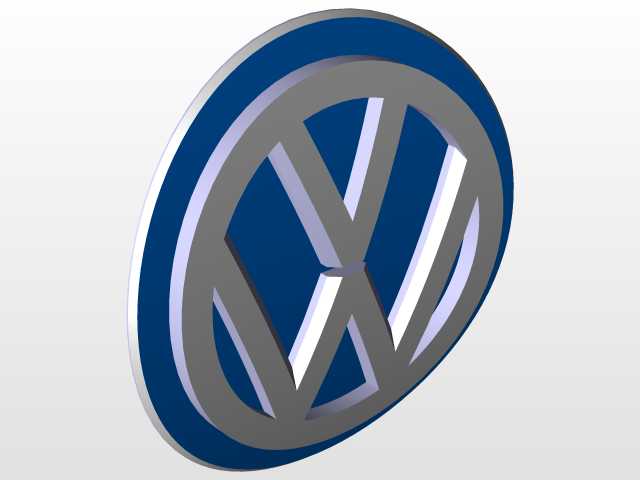

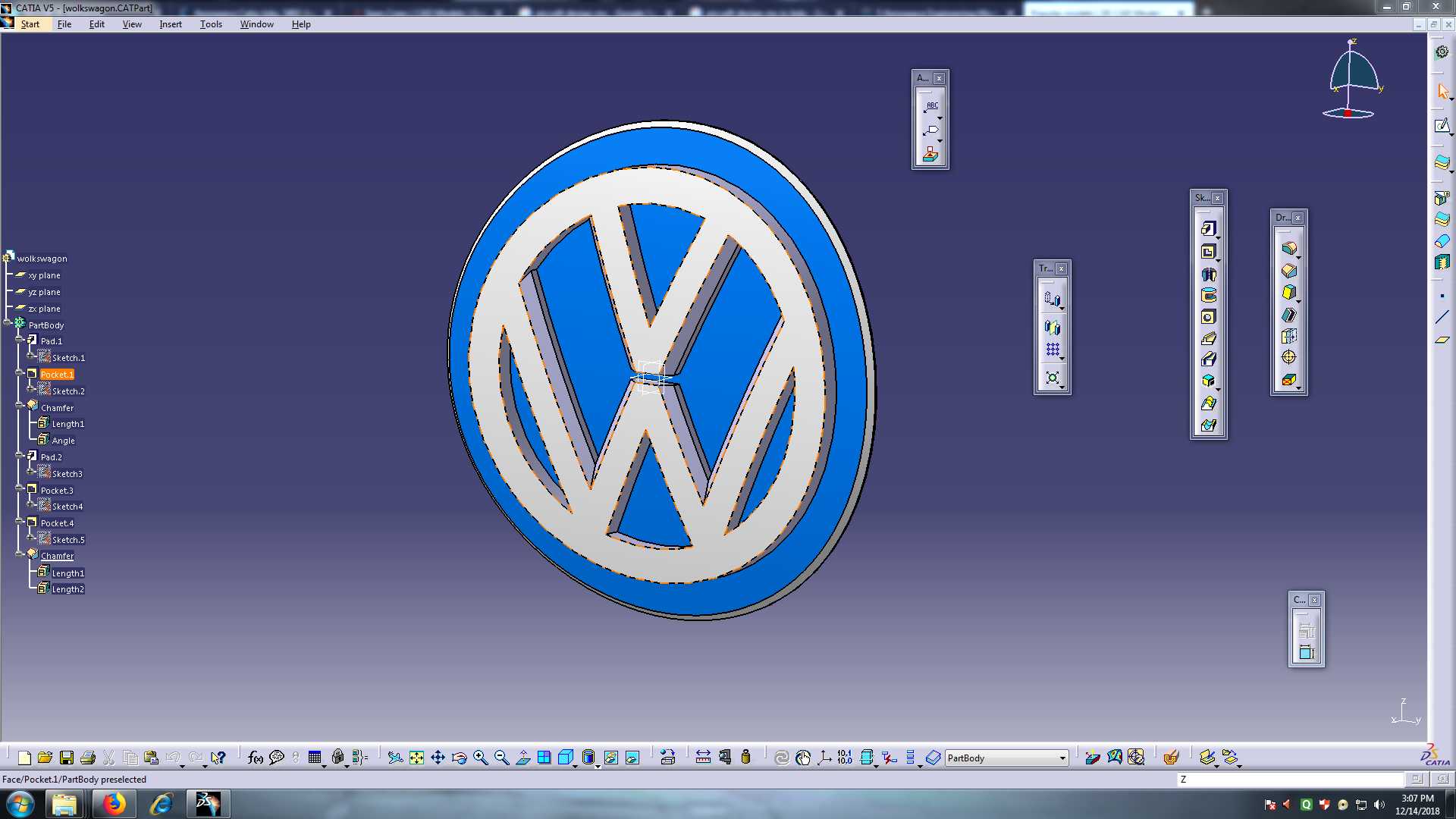

　　在汽车品牌视觉识别体系的落地环节，车标作为最核心的视觉识别载体，其三维结构设计需要兼顾外观辨识度、安装适配性、生产工艺可行性等多重工程要求，本次呈现的大众品牌车标立体结构，完全围绕实车装配场景完成全细节建模。从实际应用场景来看，该类车标结构可覆盖乘用车主格栅安装、尾门标识安装、轮毂中心盖标识适配、内饰装饰件标识配套等多个装车场景，不同安装场景下的结构边界会根据对应安装位的曲面弧度做适配调整，比如前格栅安装版本需要预留卡扣安装位与定位销孔，尾门粘贴版本需要在背面预留3M胶粘贴的平整基准面，同时要规避背胶粘贴后的溢胶可视问题。从设计思路层面，建模过程首先还原了大众车标经典的圆形外轮廓与内部VW字母融合的视觉特征，

　　外圆环做了等宽的厚度拔模处理，边缘设置了R0.8的圆角过渡，既避免注塑生产过程中的锐边缺陷，也能降低装车后日常使用中的磕碰掉漆风险；内部VW字母结构与外圆环做了一体化的连接加强，在字母与圆环的衔接位置设置了均匀的加强筋结构，筋位厚度控制在1.2mm，既保证整体结构的抗冲击强度，也能避免注塑成型时出现缩痕、翘曲等工艺缺陷。从安装边界与尺寸控制来看，常规前格栅装车版本的外圆直径控制在120mm，整体凸起高度控制在18mm，背面的安装卡扣位置严格匹配大众主流车型格栅的安装孔位间距，卡扣采用标准的7mm直径倒刺结构，装配后可实现0.2mm以内的装配间隙，避免车辆行驶过程中出现标识松动、异响问题；尾门粘贴版本的整体厚度控制在8mm，

　　背面设置了网格状的胶位凹槽，既能提升背胶的粘贴附着力，也能抵消尾门钣金曲面的微小公差，保证粘贴后标识边缘与钣金面完全贴合，无起翘缝隙。从功能特性层面，该立体结构在建模时同步考虑了表面处理的工艺需求，正面所有可视面做了统一的拔模角度设置，可适配镀铬、喷漆、哑光磨砂等多种表面处理工艺，外圆环与内部字母的高低差控制在2mm，既能形成清晰的视觉层次感，也不会因为高低差过大导致积灰难以清理的问题；结构的所有壁厚做了均匀化处理，主体壁厚控制在2.5mm，避免不同位置壁厚差异过大导致的成型变形，保证量产件的尺寸精度控制在±0.1mm以内，完全满足整车装配的公差要求。在细节处理上，标识正面的VW字母边缘做了微小的倒角处理，

　　光线照射下可形成均匀的反光轮廓，强化品牌标识的视觉识别度，同时倒角尺寸控制在0.3mm，不会破坏标识整体的硬朗视觉风格；背面的所有非可视面做了减胶处理，在不影响结构强度的前提下降低零件重量，单个前格栅车标的整体重量控制在35g以内，符合汽车零部件的轻量化设计要求。
