钣金折弯式设备安装固定支架结构

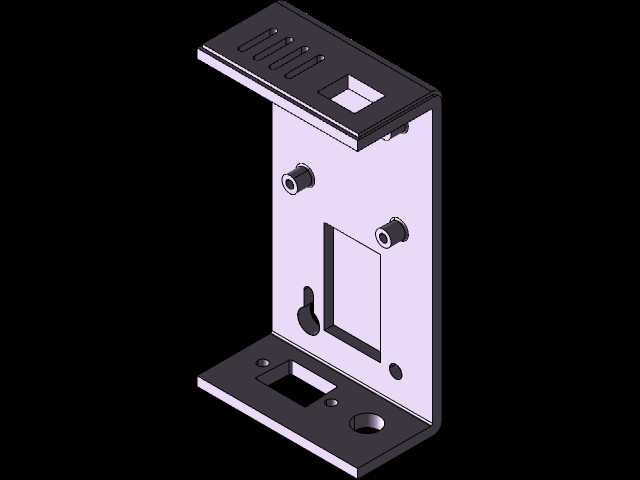

　　这款折弯成型的金属支架，多应用在小型工控模块、传感单元或是弱电设备的柜体内部安装场景，也可适配小型外置功能组件的壁挂式固定需求，替代传统的焊接支架减少现场加工工序。从结构设计来看，整体采用单块钣金弯折成Z型截面，上下两个水平折边分别承担不同的连接功能：上折边开设多组长条形调节孔与方形避让槽，长圆孔可适配安装位置的小幅公差调整，避免孔位对位偏差导致的装配卡顿，方形槽则为对接组件的定位凸台预留让位空间，防止装配时出现干涉；下折边设置圆形沉孔与方形过孔，沉孔用于支架自身与安装基面的螺丝固定，沉头结构可保证螺丝安装后表面平整，不会凸起影响搭载设备的放置，方形过孔则用于走线或是对接下部的定位销。垂直立板作为主要的承载面，设置了两个压铆螺母柱，

　　用于直接锁附搭载的功能模块，无需额外在板上攻丝，压铆结构的连接强度足以承受常规小型电子模块、气动元件的静态载荷；立板中部开设的矩形镂空与葫芦形挂孔，矩形镂空既可以减轻支架整体重量，也能为搭载模块的散热预留对流空间，葫芦形挂孔则支持快速挂装，无需完全拧下螺丝即可完成设备的拆装维护，大幅缩短现场运维的操作时间。设计时充分考虑了安装边界的适配性，上下折边的宽度差控制在合理范围，既保证折边的结构强度不会因受力出现形变，也不会占用过多的柜内安装空间，立板的厚度选取适配常规压铆螺母的规格，避免压铆后出现板材变形。所有开孔的边缘都做了去毛刺处理，折边处预留了合理的折弯半径，防止折弯处出现应力集中导致的开裂，整体结构没有多余的冗余设计，

　　每一处开孔与弯折都对应明确的装配需求，在满足承载强度的前提下尽可能压缩材料用量，适配批量加工的钣金冲压、折弯工艺，不需要额外的焊接或是二次机加工工序，加工完成后仅需做表面防锈处理即可直接投入装配使用。在实际设备装配中，这类支架可以直接固定在电控柜的安装梁、设备外壁的预留安装位上，搭载的模块通过锁附在立板的螺母柱上完成固定，上下折边的孔位可根据现场实际安装需求选择对应的固定方式，长圆孔的调节量可以抵消基面加工、柜体组装带来的位置误差，降低对前期安装基面的加工精度要求，减少现场扩孔、修配的工作量。
