异形镂空轮式传动连接构件结构设计

　　这类异形镂空轮式构件，常应用在轻载传动系统、手动调节机构以及小型设备的操作端，作为力传递与操作交互的核心零件，替代传统实心轮盘结构，在满足结构强度要求的前提下大幅降低零件自重，适配对安装空间、整机重量有严格限制的设备场景。从实际使用场景来看，这类构件既可以作为小型阀门、调节机构的手动操作手轮，也可以作为间歇传动机构里的槽轮配合件，还能在轻工设备的输送导向单元中作为导向轮使用，适配的工况多为低转速、低冲击载荷的手动调节或低速传动场景，不需要承受大扭矩的持续冲击，因此结构设计上优先兼顾轻量化与操作手感。

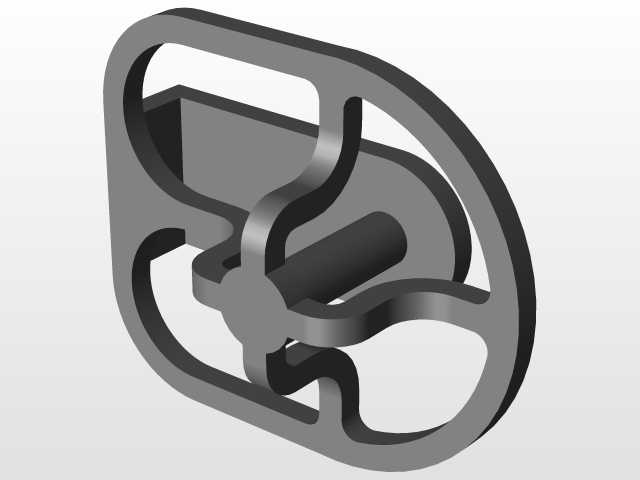

　　从结构设计思路来看，整体采用外圆环加中心轮毂的基础承载框架，三根呈120度均匀分布的弯曲辐条连接外圆环与中心轮毂，辐条采用大圆角过渡的流线型截面，避免直角结构带来的应力集中问题，同时辐条的弯曲弧度贴合人手操作时的指腹贴合角度，当作为手动操作手轮使用时，不需要额外加装防滑握套，镂空的间隙刚好可以容纳手指穿过，转动施力时的握持稳定性优于传统直辐条手轮。中心轮毂设计为等直径圆柱通孔结构，可根据实际安装需求加工键槽或顶丝孔，适配不同直径的传动轴连接，安装时只需要保证轮毂端面与传动轴轴线垂直，即可保证轮盘转动时的端面跳动量控制在合理范围内，不需要额外的调心结构辅助。

　　外圆环的截面采用矩形倒圆角设计，边缘做R2以上的圆角处理，既避免操作时划伤操作人员，也能在作为传动轮使用时，减少与配合皮带、拨杆的接触磨损，延长零件的实际使用寿命。镂空结构的设计并非单纯为了减重，三个对称分布的镂空区域，既可以作为传动拨销的卡位槽，配合间歇传动机构实现定角度的间歇转动，也可以在作为手轮使用时，作为转动角度的目视参考标记，方便操作人员快速判断调节的转动幅度。

　　从安装边界来看，这类构件的轴向厚度较薄，整体轴向尺寸仅为外圆直径的六分之一左右，安装时不需要预留过大的轴向空间，可直接贴装在设备面板外侧，轮毂的伸出段穿过面板预留孔与内部传动轴连接，面板与轮盘之间预留0.5到1毫米的间隙即可，避免转动时出现摩擦卡滞。外圆直径的设计适配成人手掌的握持跨度，单手握持转动时不需要过大的操作力，即可带动后端的调节机构动作，辐条的截面厚度经过受力校核，在承受成年人最大手动施力的情况下，不会出现辐条变形或断裂的问题，同时镂空结构减少了材料的使用量，不管是采用塑料注塑成型还是金属铣削加工，都能降低原材料消耗与加工成本。

　　在实际选型适配时，需要注意中心轮毂的通孔直径与待连接轴的直径公差配合，作为手动操作件使用时可采用间隙配合，方便拆装维护；作为传动件使用时可采用过渡配合加键连接，保证扭矩传递的可靠性。零件的表面处理可根据使用场景选择，普通室内工况下采用塑料材质即可满足使用要求，潮湿或有轻微腐蚀的工况下可采用不锈钢材质铣削加工，外表面做喷砂处理提升握持摩擦力。
