商用车轮毂轮辋总成结构设计方案

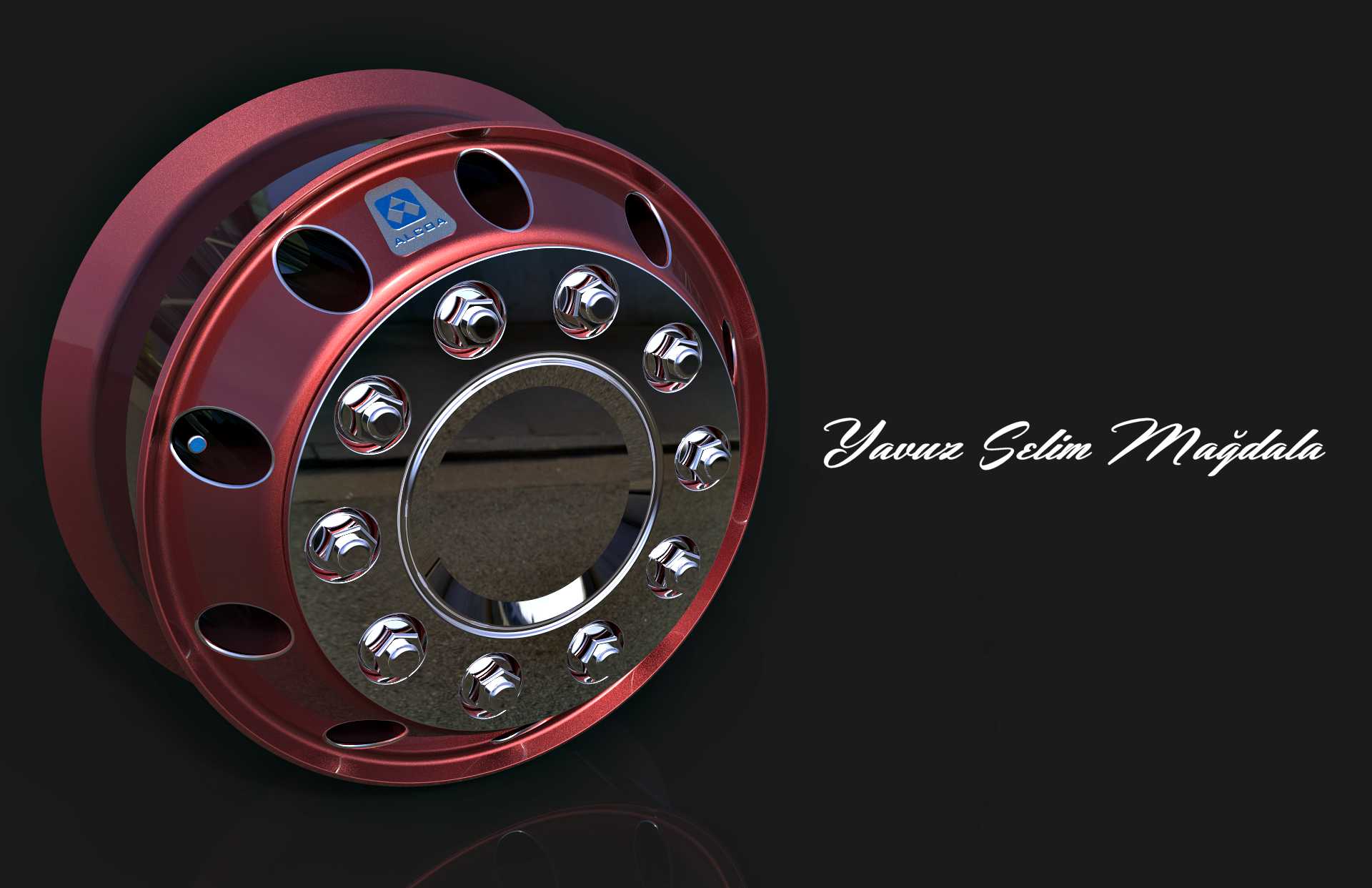

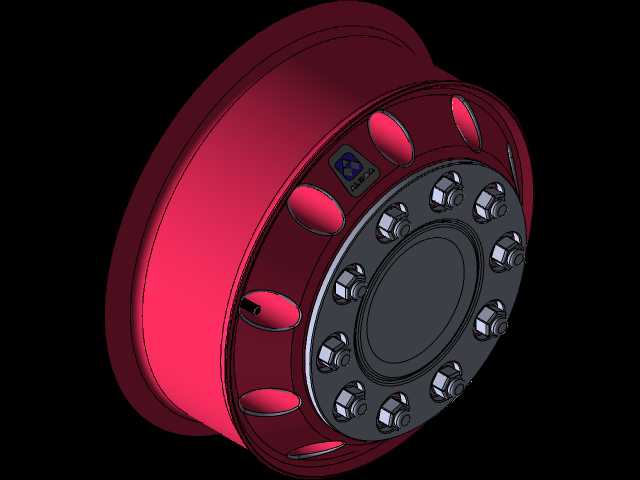

　　该轮端部件主要应用于重型商用载货车辆的行走系统，作为连接轮胎与车桥轴头的核心承载构件，承担整车垂直载荷传递、行驶过程中横向力矩与制动力矩输出的核心作用，适配干线物流运输、工程短途转运等多场景下的重载行驶需求，可匹配常规有内胎载重轮胎的安装尺寸要求。从结构设计逻辑来看，整体采用轮辐与轮辋一体化焊接成型的结构方案，轮辐表面均匀分布的椭圆形减重孔，并非单纯为了缩减材料用量，核心作用是为轮端制动系统提供散热风道，车辆连续制动时刹车片与制动鼓摩擦产生的高温，可通过这些镂空结构快速与外界空气形成对流，避免制动系统热衰减带来的行驶安全隐患，同时也能降低轮端总成的非簧载质量，优化车辆行驶过程中的悬挂响应特性。

　　轮辐中心区域的螺栓孔采用等节距圆周分布设计，每个安装孔位都预留了足够的螺栓头沉台空间，可匹配常规商用车的轮毂螺栓规格，安装时螺栓可从轮辐内侧穿出与轴头法兰锁紧，沉台结构可保证螺栓头完全嵌入轮辐平面内，避免装配后螺栓突出与轮毂装饰罩、制动分泵部件产生运动干涉。轮辋部分采用多台阶式的卷边成型结构，可与轮胎的胎圈部位紧密贴合，保证充气状态下轮胎的密封可靠性，同时轮辋边缘的凸起加强筋，可在轮胎发生小幅亏气时限制胎圈移位，降低车辆低速行驶时轮胎脱圈的风险。设计过程中对轮辐与轮辋的焊接连接区域做了圆弧过渡处理，避免直角结构带来的应力集中问题，在承受路面冲击载荷时，应力可沿圆弧面均匀分散，减少长期交变载荷下焊缝开裂的失效概率。

　　轮辐表面的装饰性镀铬盖板，除了提升外观整洁度之外，还可在车辆行驶过程中阻挡路面飞溅的泥沙、碎石直接冲击轮辐螺栓部位，减少螺栓锈蚀、磕碰损伤的概率，降低后期维保环节的螺栓拆卸难度。从安装边界来看，该轮毂的中心定位孔尺寸适配主流重卡的前轮轴头定位直径，轮辐的安装面平面度公差控制在合理范围内，装配后可保证轮毂与轴头法兰的完全贴合，避免高速行驶时车轮出现端面跳动量超标的问题，轮辋的宽度尺寸、偏距参数均经过匹配校核，安装后轮胎外沿与车辆转向节、挡泥板等周边部件的安全间隙满足满载转向、悬架跳动极限工况下的使用要求，不会出现运动干涉问题。
