起重吊装用双轮线轴马卡拉滑轮结构

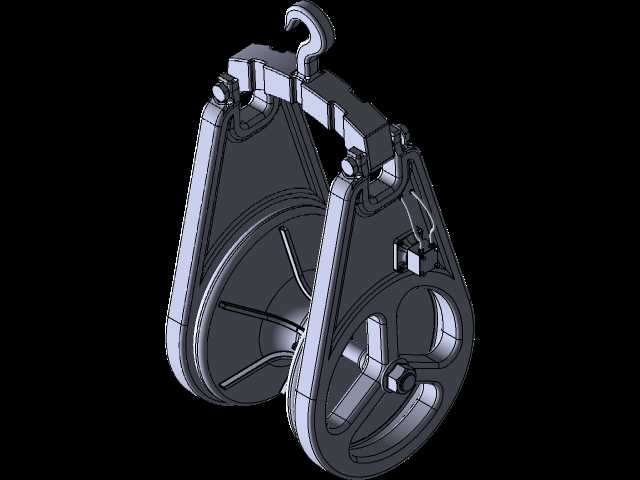

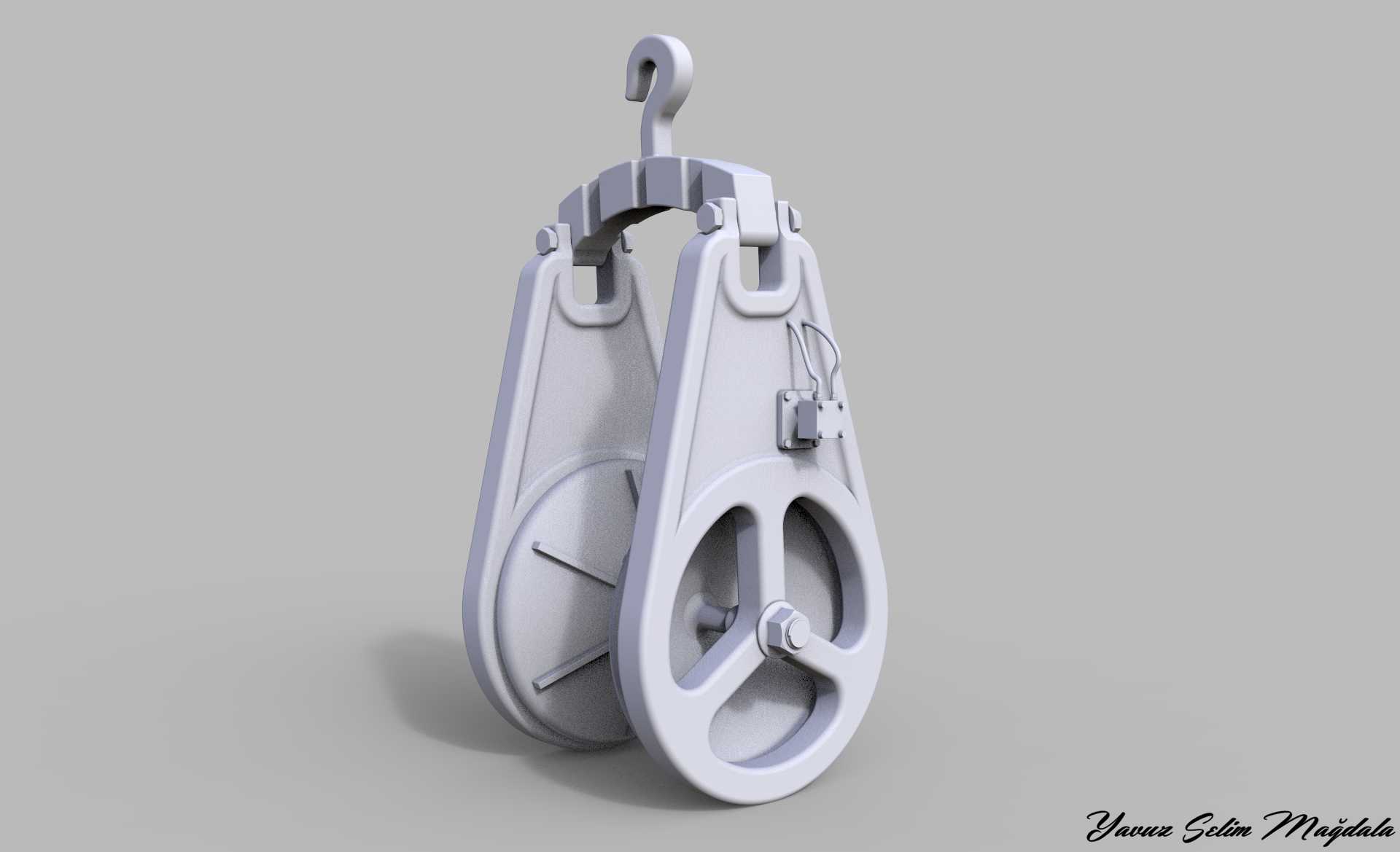

　　该滑轮结构主要应用于船舶系泊、重型物料吊装、户外起重作业等场景，作为绳索导向与载荷承载的核心部件，可适配钢丝绳、纤维缆绳等多种索具，在作业过程中通过滑轮的滚动摩擦替代索具与刚性结构的滑动摩擦，大幅降低索具磨损，同时改变施力方向，降低起重作业的操作难度。从功能特性来看，该结构采用双轮槽设计，可同时穿绕两根索具，既可以实现单索双倍省力的吊装方案，也可适配双索同步牵引的作业需求，顶部集成的吊钩结构采用防脱锁止设计，可快速挂接在吊点、横梁等承载结构上，避免作业过程中索具脱钩引发安全隐患。两侧的夹板采用对称式结构设计，通过销轴与滑轮主体、顶部吊钩座实现铰接，既保证了整体结构的承载强度，也可在滑轮出现磨损时快速拆解更换部件，降低维护成本。

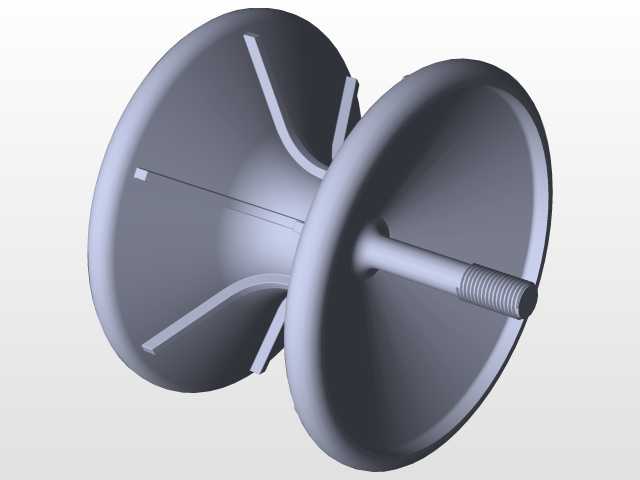

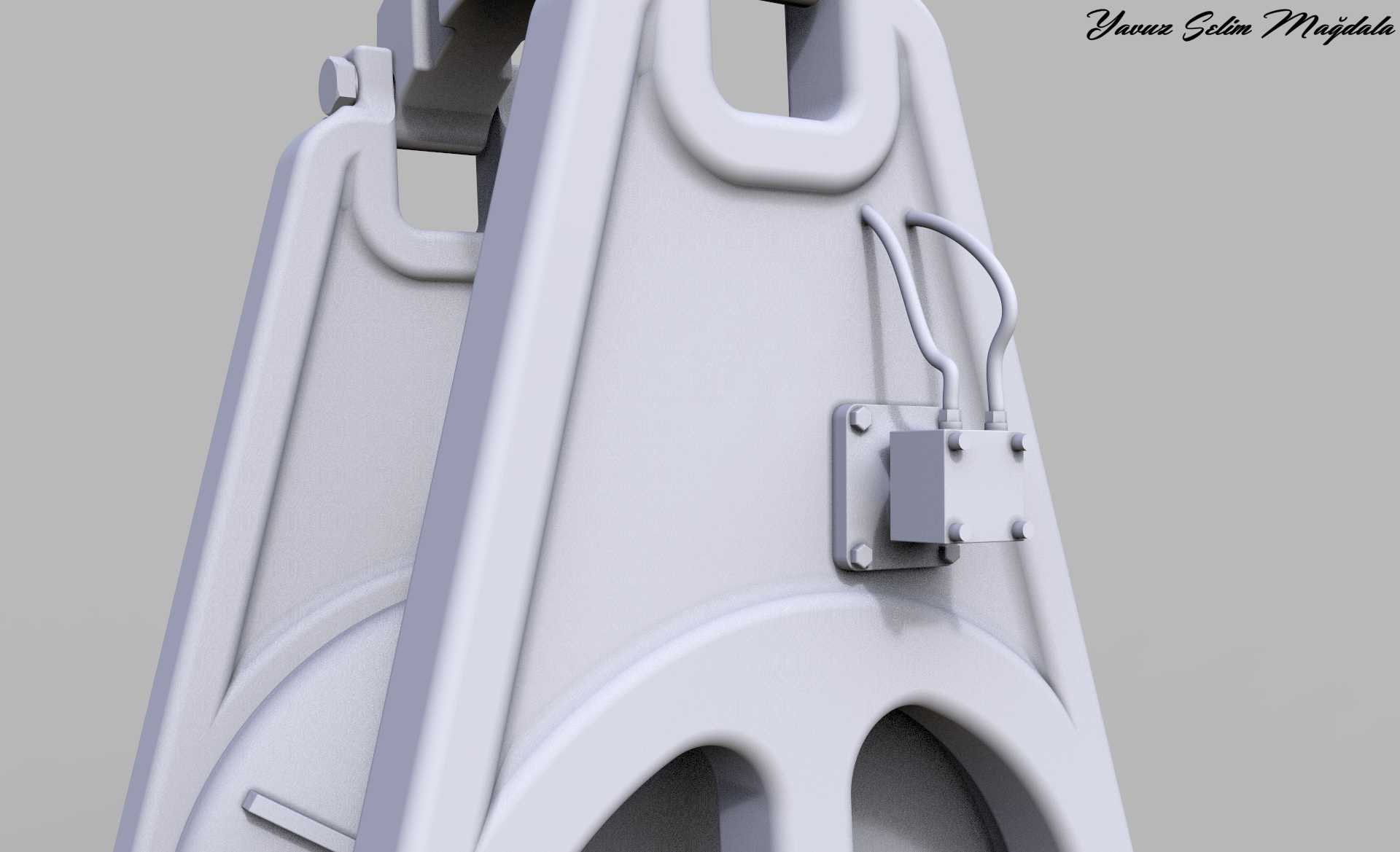

　　设计过程中，首先根据额定承载载荷核算了滑轮轮槽的曲率半径与夹板厚度，轮槽曲率略大于适配索具的直径，避免索具在轮槽内出现卡滞或过度挤压变形，夹板采用等强度设计，在销轴连接位置做了局部加厚处理，避免应力集中引发结构断裂。滑轮主体采用辐条式结构，在保证轮体径向承载强度的前提下，尽可能降低整体自重，减少吊具自身的无效载荷。安装边界方面，顶部吊钩的开口尺寸适配常规起重横梁、吊耳的厚度范围，两侧夹板的间距预留了索具摆动的足够空间，作业过程中索具偏摆角度在允许范围内时不会与夹板发生剐蹭，整体结构的外形尺寸适配多数中小型起重作业的空间限制，无需额外改造即可直接替换同规格的常规起重滑轮。轮体与销轴之间预留了润滑脂加注通道，可定期加注润滑脂降低转动阻力，延长部件使用寿命，侧面设置的锁止块可在需要时固定滑轮位置，满足特定作业场景下的索具定位需求。
