车载行驶数据记录终端结构设计

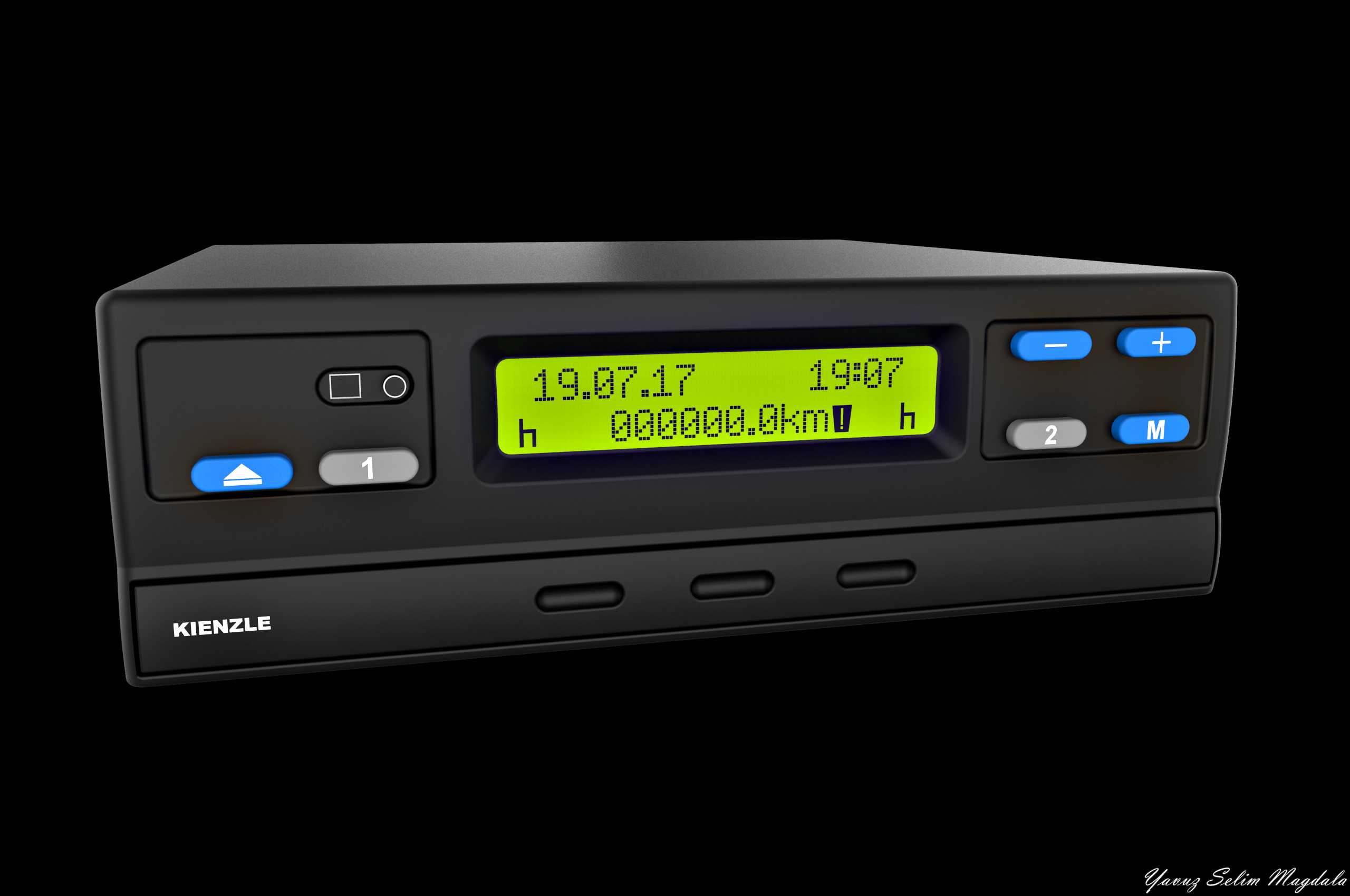

　　商用车队运营管理场景中，这类车载行驶记录终端是合规运营的核心配套部件，主要承担车辆行驶速度、连续驾驶时长、里程累计等关键运行数据的实时采集与存储功能，满足营运车辆行驶过程的全周期数据溯源需求，适配货运车辆、客运班车等需要合规监控的商用车型安装使用。从结构设计层面看，整机采用标准单DIN车载设备安装尺寸，壳体采用阻燃ABS材质一体注塑成型，前端面板做了防眩光磨砂处理，避免驾驶过程中环境反光干扰驾驶员查看显示信息。面板布局遵循车载设备人机交互逻辑，中部设置高对比度段码液晶显示屏，采用黄绿背光配色，在强光、弱光等不同车厢光照环境下都能清晰呈现数据内容，屏幕可同时展示实时时间、车辆行驶速度、累计行驶里程、连续驾驶时长等核心信息，

　　无需多层菜单切换即可获取关键数据。操作按键采用分区布局，屏幕两侧分别设置功能调节按键与卡槽区域，左侧布置打印输出口与主功能操作键，右侧设置参数调节加减键与模式切换按键，按键采用凸起式硅胶材质，按压行程适中，驾驶员在驾驶位盲操作时可通过触感区分不同按键，减少视线偏离路面的时间。设备下部预留三个标准车载接口位，可根据配置需求扩展数据导出、外接传感器、通讯模块等功能，接口做了防尘挡片设计，避免车厢内灰尘进入接口造成接触不良。安装边界适配商用车中控台标准预留机位，设备后部设置标准化线束接插件，包含电源输入、车速信号采集、脉冲信号接入等引脚，安装时直接对插原车预留线束即可完成接线，无需额外破线改造，设备两侧预留固定卡扣位，

　　推入机位后可自动卡紧，无需额外螺丝固定，后期维护拆卸也可通过专用工具直接拔出，降低运维拆装难度。结构设计时充分考虑车载工况的振动耐受需求，内部电路板与壳体之间设置减震橡胶垫，屏幕与面板之间做了密封缓冲处理，可适应车辆行驶过程中的持续振动、温度交变等复杂工况，避免长期使用后出现部件松脱、显示异常等问题。
