车辆盘式制动器基座结构设计

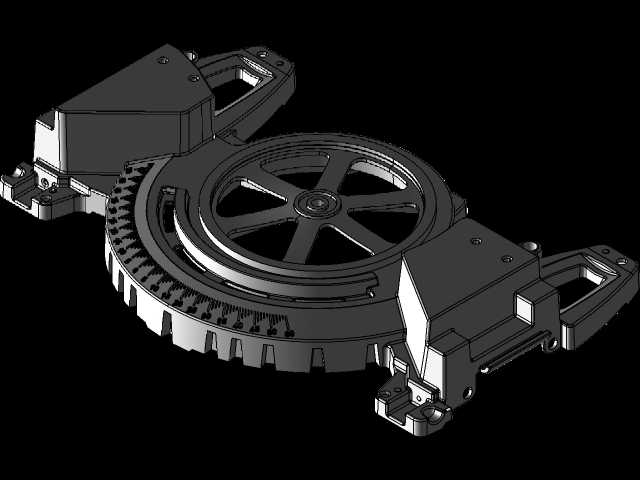

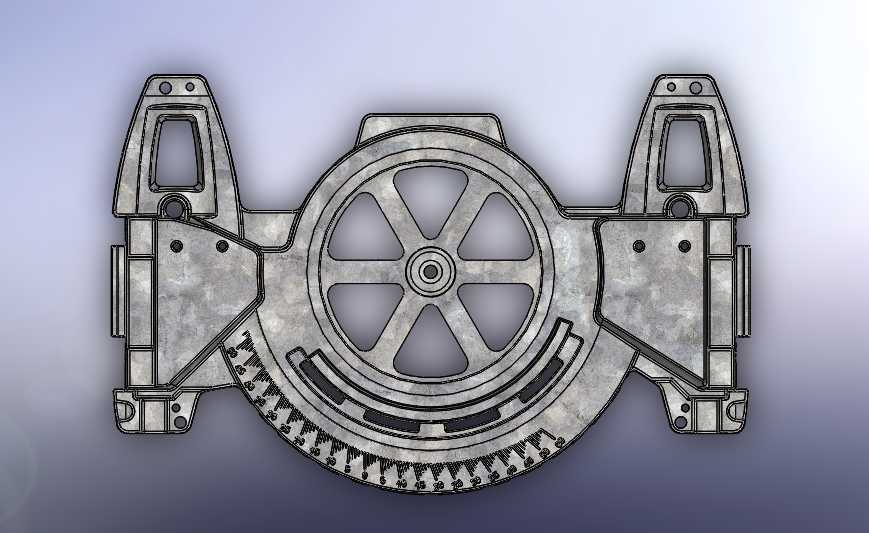

　　该结构为车辆盘式制动器的核心安装基座，主要应用于乘用车辆、轻型商用车辆的底盘制动系统中，承担制动卡钳定位、制动反力承载、制动盘防护的多重作用，是盘式制动总成中连接悬架转向节与制动执行元件的关键承载构件。从实际装车场景来看，该基座通过两侧对称分布的安装耳座与转向节定位面贴合，耳座上预留的通孔用于穿装高强度固定螺栓，安装时需保证基座中心与制动盘回转中心的同轴度公差控制在0.1mm以内，避免制动过程中出现偏磨、抖动问题。基座中部的弧形避让空间完全包裹制动盘的非摩擦区域，既可以阻挡行车过程中飞溅的砂石、泥水侵入制动摩擦副表面，降低摩擦片异常磨损的概率，也能在制动盘高速旋转时形成一定的导流作用，带走摩擦产生的部分热量，缓解制动热衰退现象。

　　两侧的支架结构用于固定制动卡钳的滑动导向销，导向销安装孔的轴线与制动盘端面的平行度要求较高，设计时预留了0.05mm的形位公差，保证卡钳在制动施压过程中可以沿销体顺畅滑动，两侧摩擦片能够同步贴合制动盘盘面，避免出现制动跑偏、制动力分配不均的问题。基座下部设计的弧形齿状结构，主要用于配合轮速传感器的信号采集，齿圈随车轮转动时切割传感器磁场，为行车电控系统提供实时轮速信号，支撑ABS、ESP等主动安全功能的正常运行，齿形的节距公差、齿顶圆跳动都经过严格校核，保证轮速信号采集的准确性，避免电控系统出现误判。从结构设计思路来看，该基座采用了对称式布局，整体受力均匀，在承载制动反力的关键区域做了局部加厚处理，

　　非承载区域则通过开设镂空槽降低整体重量，兼顾结构强度与轻量化需求，材质选用高强度球墨铸铁铸造后经机加工成型，能够承受制动过程中数千牛的冲击载荷，同时具备较好的抗疲劳性能，满足车辆全生命周期的使用要求。安装边界方面，基座两侧安装耳的中心距、安装孔的孔径与位置度都与对应车型的转向节安装位完全匹配，中部避让腔的内径尺寸适配对应规格的制动盘，不会出现运动干涉问题，整体装配后与周边悬架摆臂、轮毂轴承等部件保留足够的安全间隙，在车轮上下跳动、转向动作过程中不会发生剐蹭。
