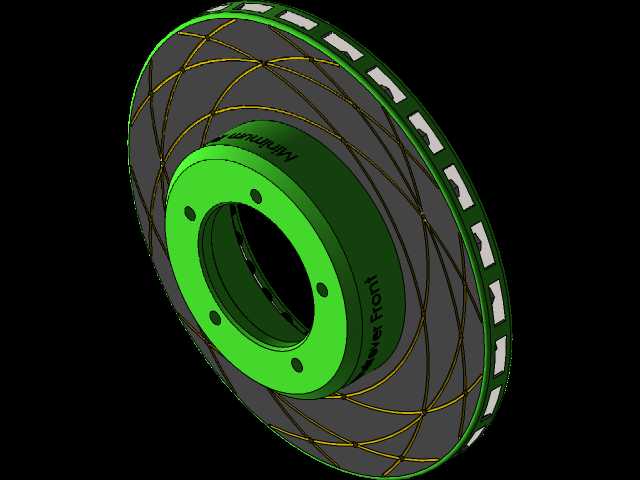

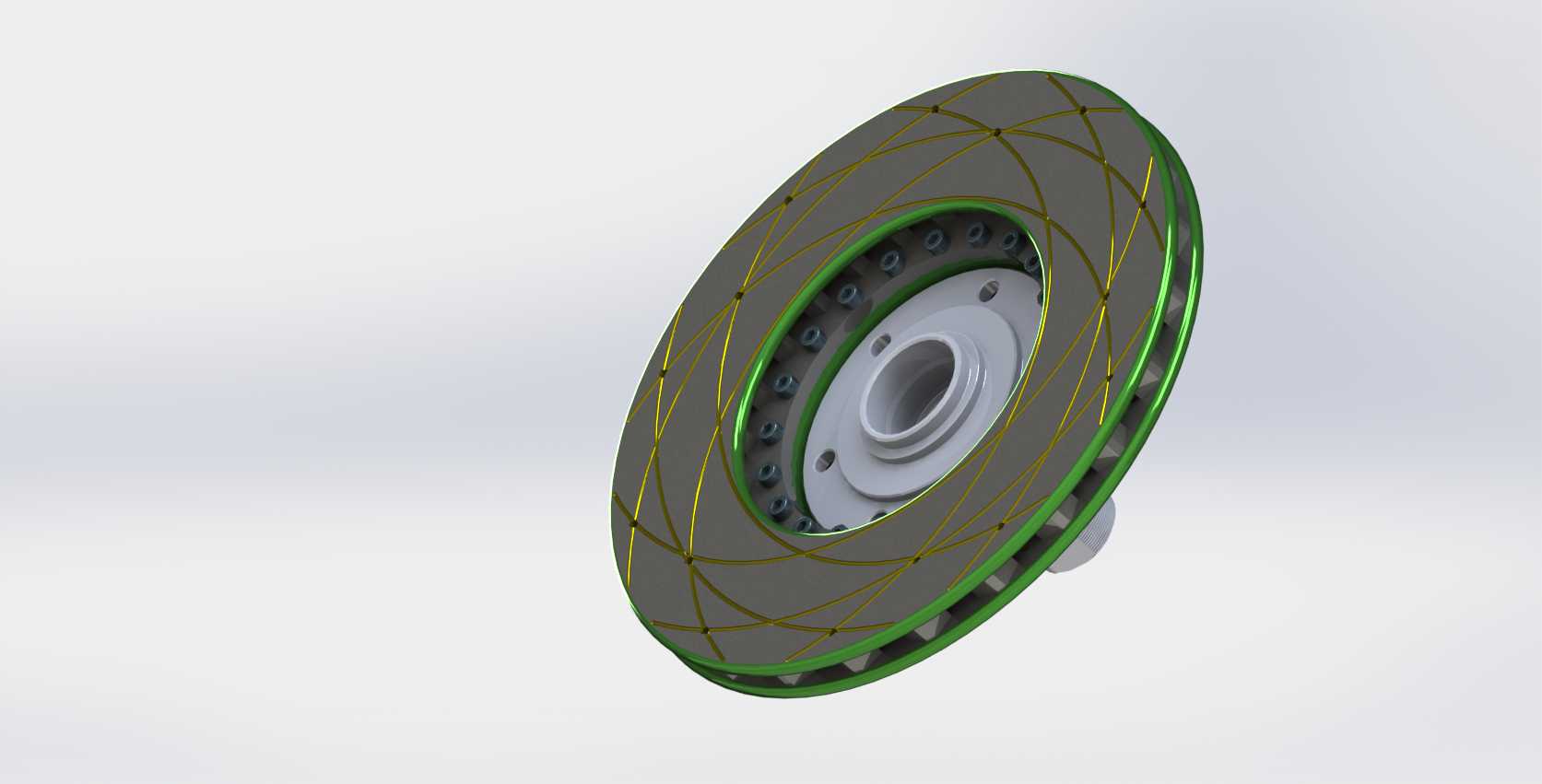

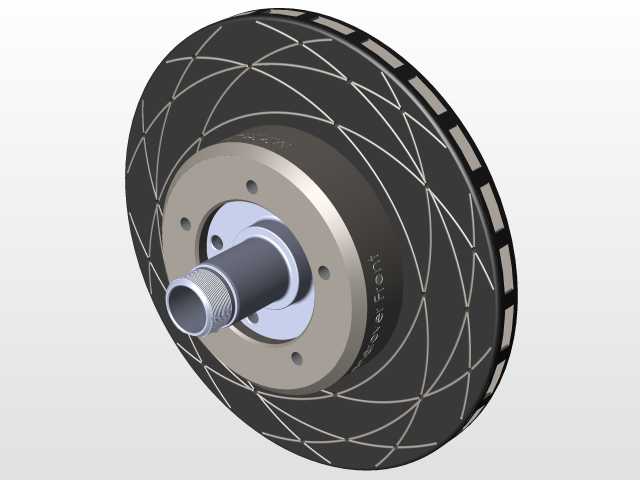

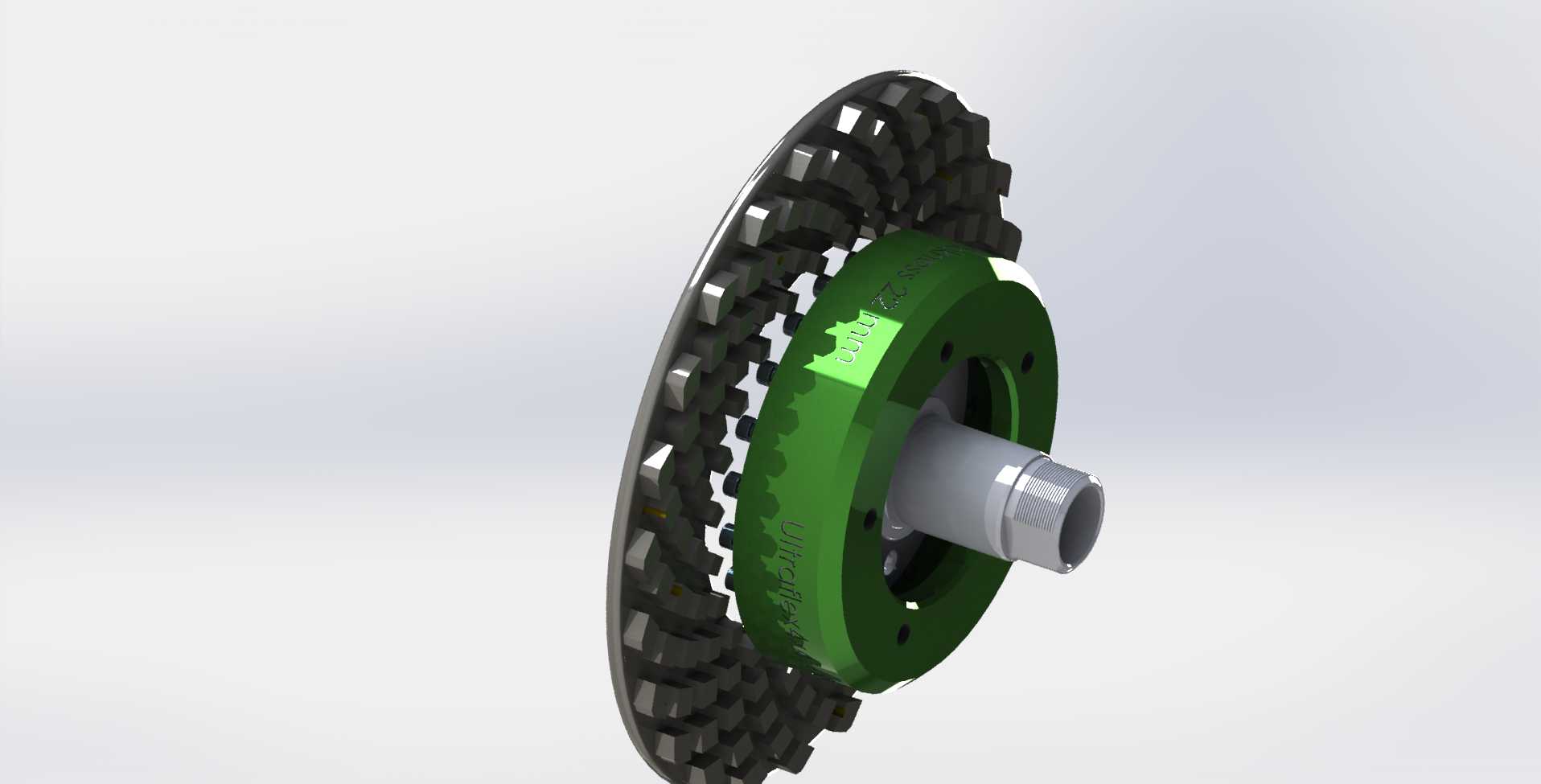

路虎卫士330mm规格制动盘带连接座总成结构

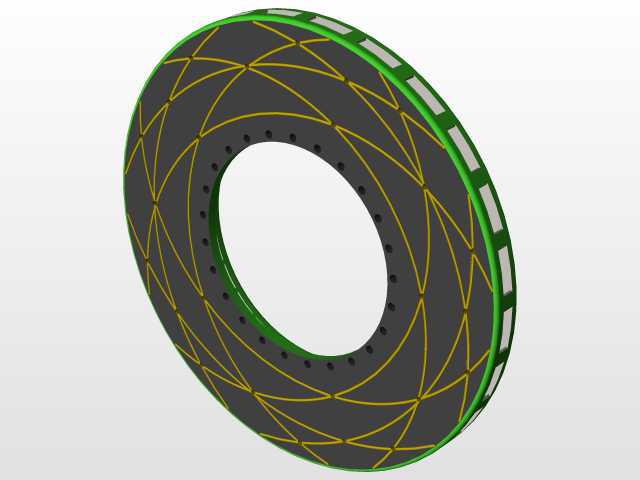

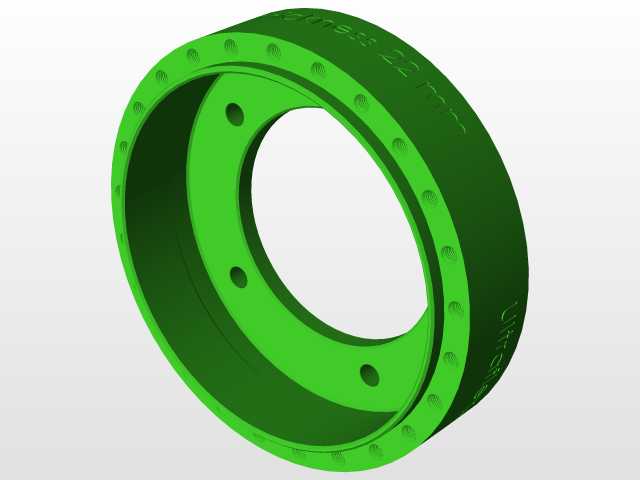

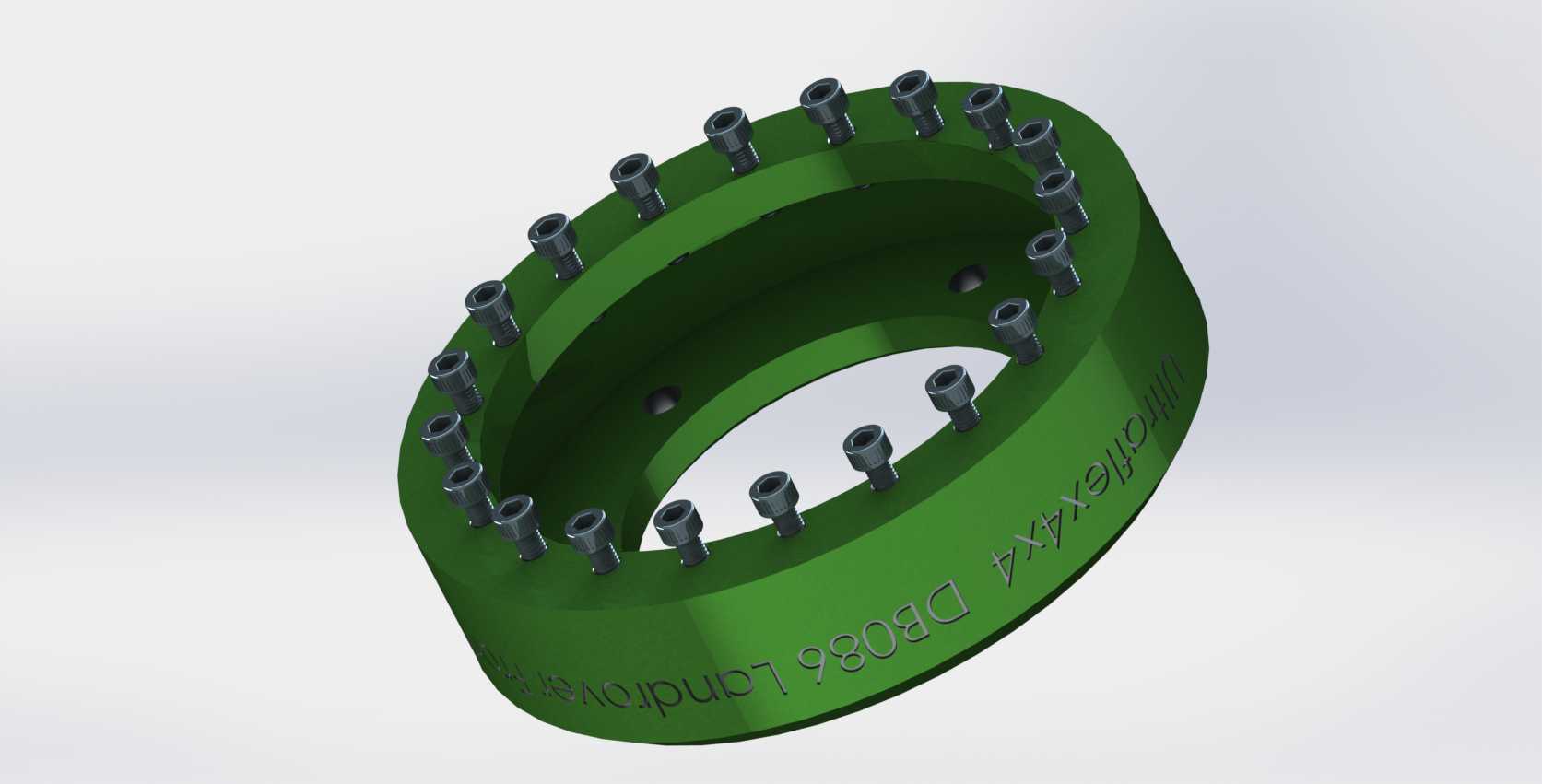

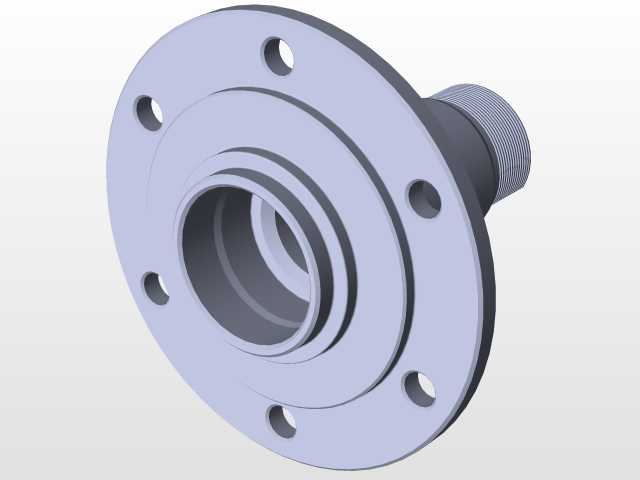

　　这套制动盘与连接座总成，适配硬派越野车型的前轴制动工况，针对非铺装路面频繁制动、涉水后制动稳定性的使用需求做了结构匹配，整体有效摩擦直径控制在330mm，匹配原厂17寸及以上规格的越野轮毂安装空间，不会与轮毂内侧的平衡块、胎压监测模块产生运动干涉。从结构设计逻辑来看，制动盘采用外沿带散热齿的通风式结构，齿形沿圆周均匀排布，车辆行驶时气流可顺着齿间间隙快速穿过盘体内部风道，带走连续制动产生的摩擦热量，避免长下坡工况下制动盘热衰减导致的制动力下降。连接座部分采用分体式装配设计，绿色涂装的法兰基座通过周向均布的螺栓孔与半轴法兰刚性连接，中心的轴颈结构与轮毂轴承内圈配合定位，保证制动盘与轮轴的同轴度控制在0.05mm以内，

　　避免高速制动时出现方向盘抖动的问题。实际装车场景中，该总成需要匹配对向四活塞制动卡钳使用，摩擦片的有效接触面积完全覆盖制动盘的摩擦工作面，安装时需保证法兰结合面的平面度误差不超过0.02mm，防止螺栓预紧后制动盘产生翘曲变形。设计阶段针对越野场景的泥沙冲击问题，在连接座与制动盘的结合位置预留了排水排泥间隙，车辆涉水或穿越泥泞路段后，泥沙可随车轮转动从间隙甩出，不会卡滞在结合面导致制动拖滞。从安装边界来看，总成的轴向安装尺寸经过精准校核，装配后制动盘工作面与卡钳安装支架的定位面距离符合原厂公差要求，不需要额外加装调整垫片即可完成对位，中心轴颈的花键规格与路虎卫士车型的半轴花键完全匹配，可直接替换原厂同规格制动部件，

　　不需要对周边的转向节、防尘挡板等结构做切割或改装。制动盘的摩擦面采用均匀厚度设计，磨损极限预留了3mm的磨损量，满足越野场景下长周期使用的耐磨需求，连接座的法兰厚度经过强度校核，可承受最大2800N·m的制动力矩冲击，不会出现法兰断裂或螺栓孔变形的失效问题。
