悬臂式电动起重吊运机械手结构设计

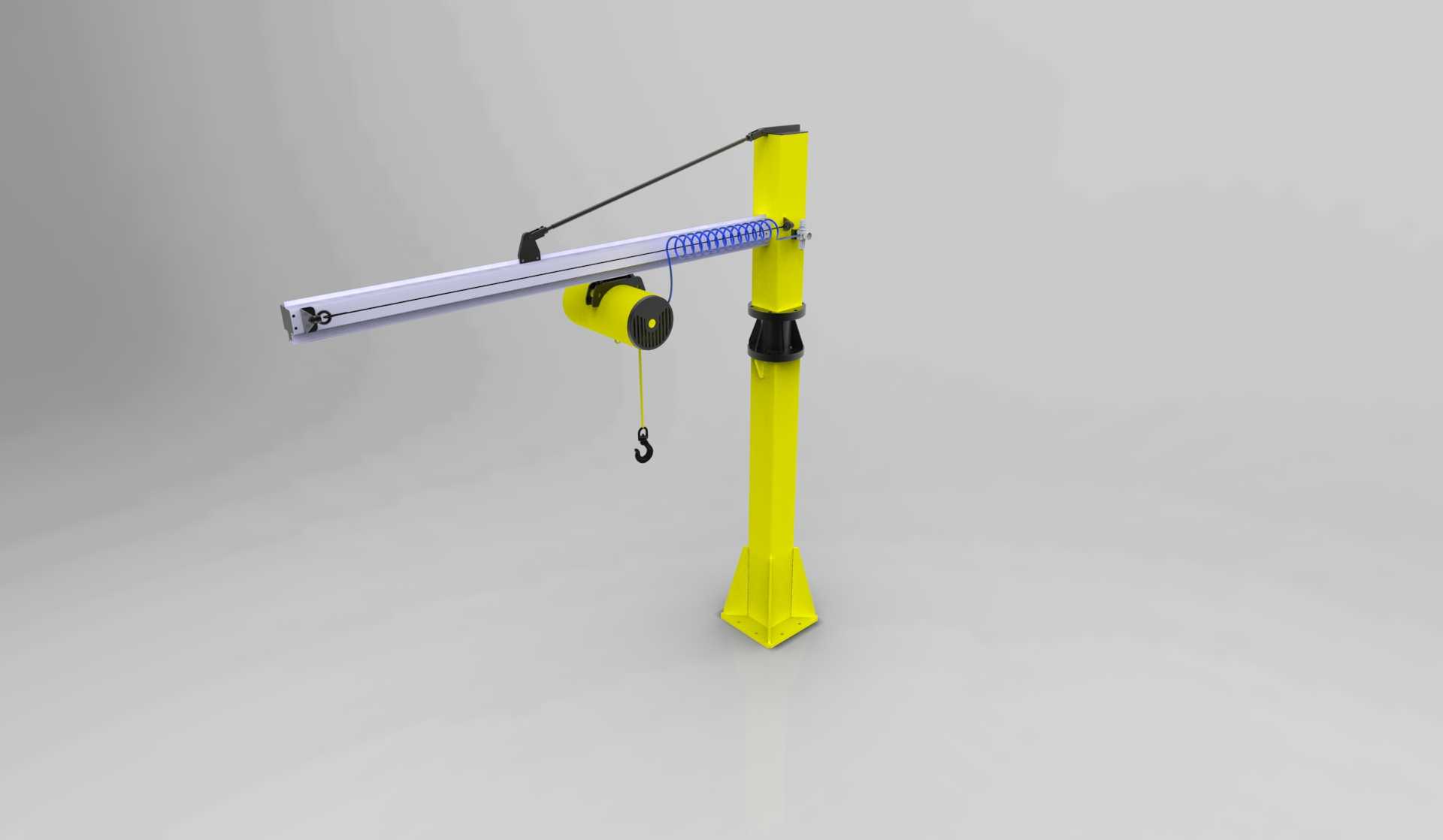

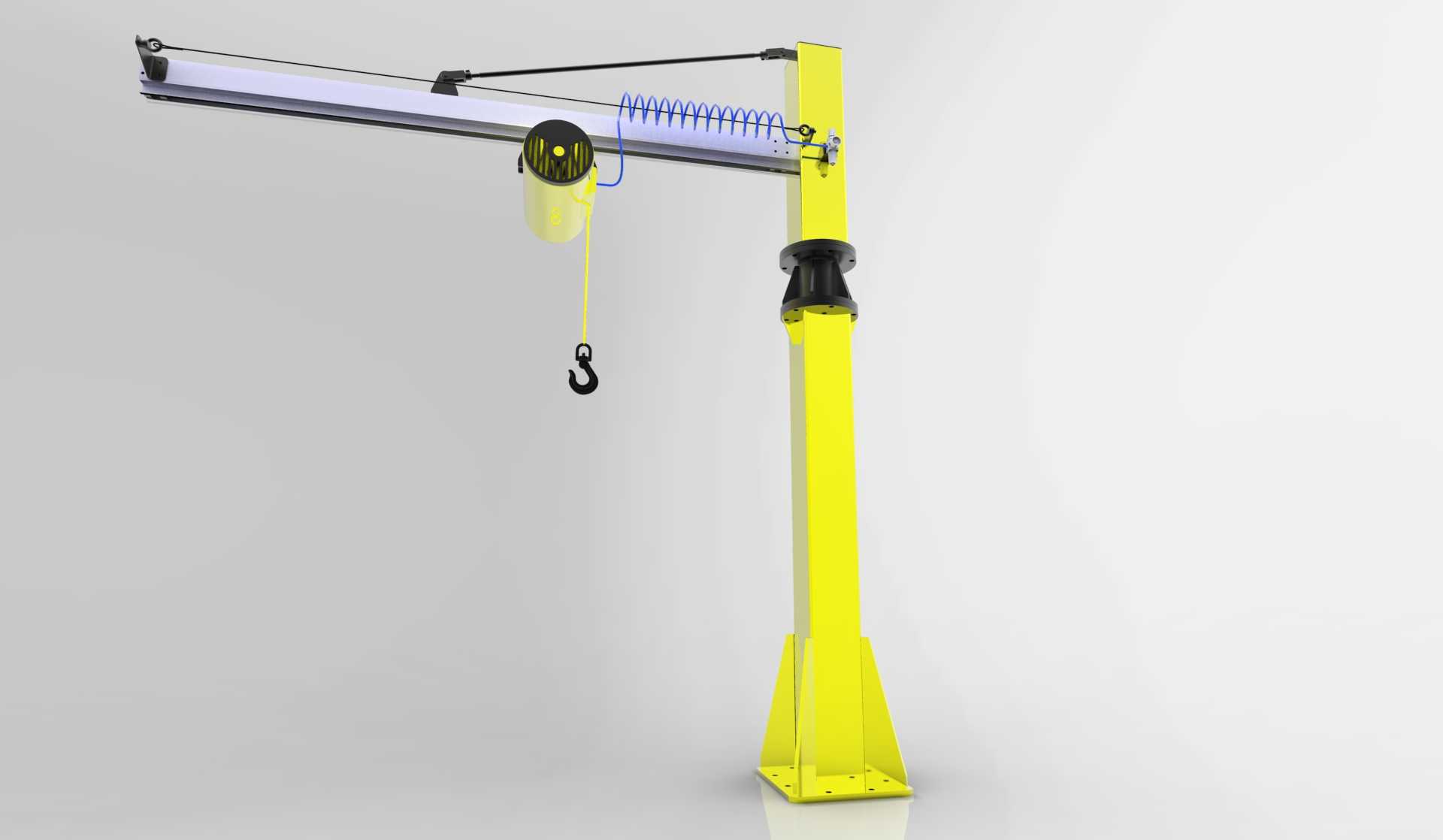

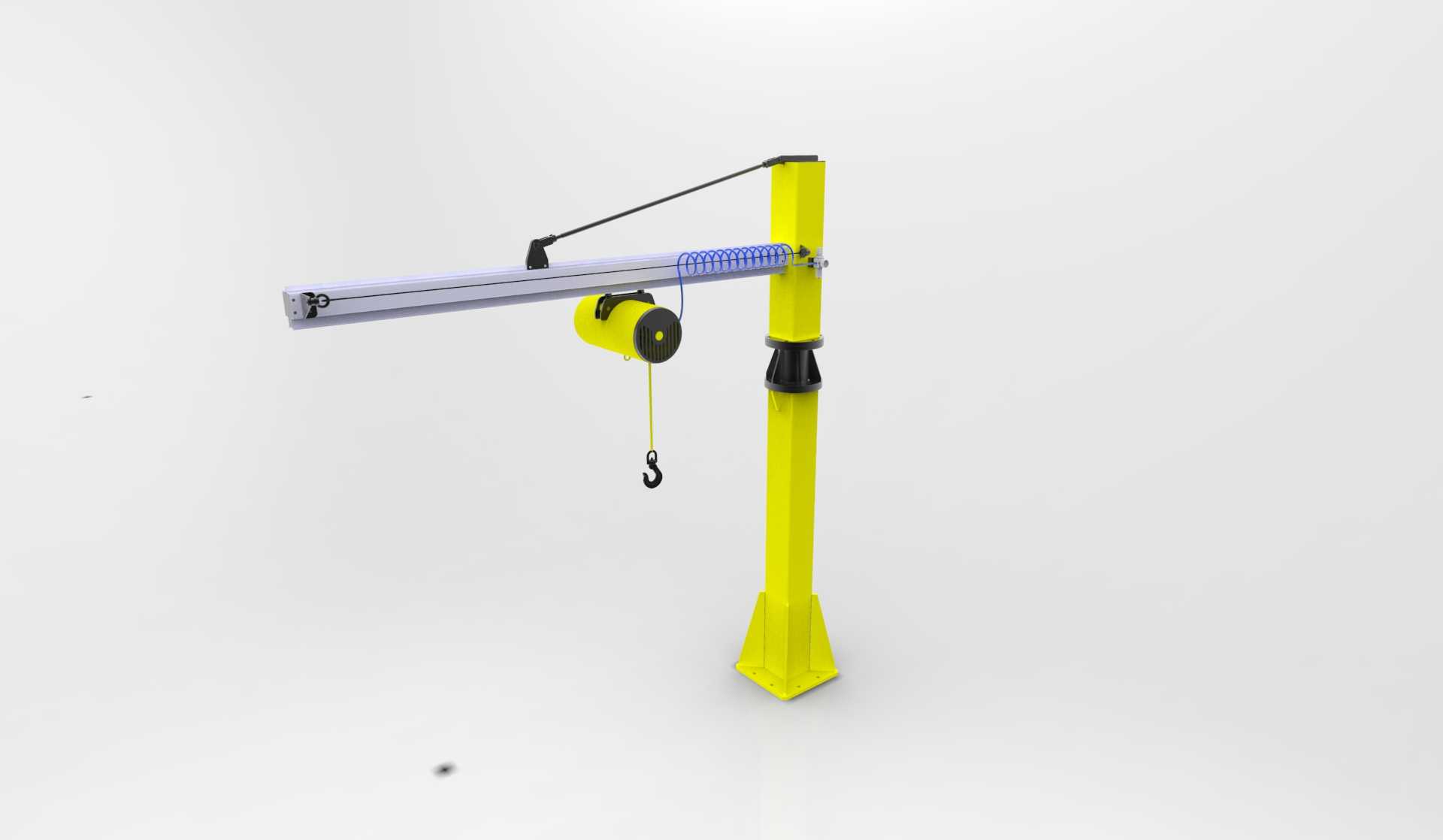

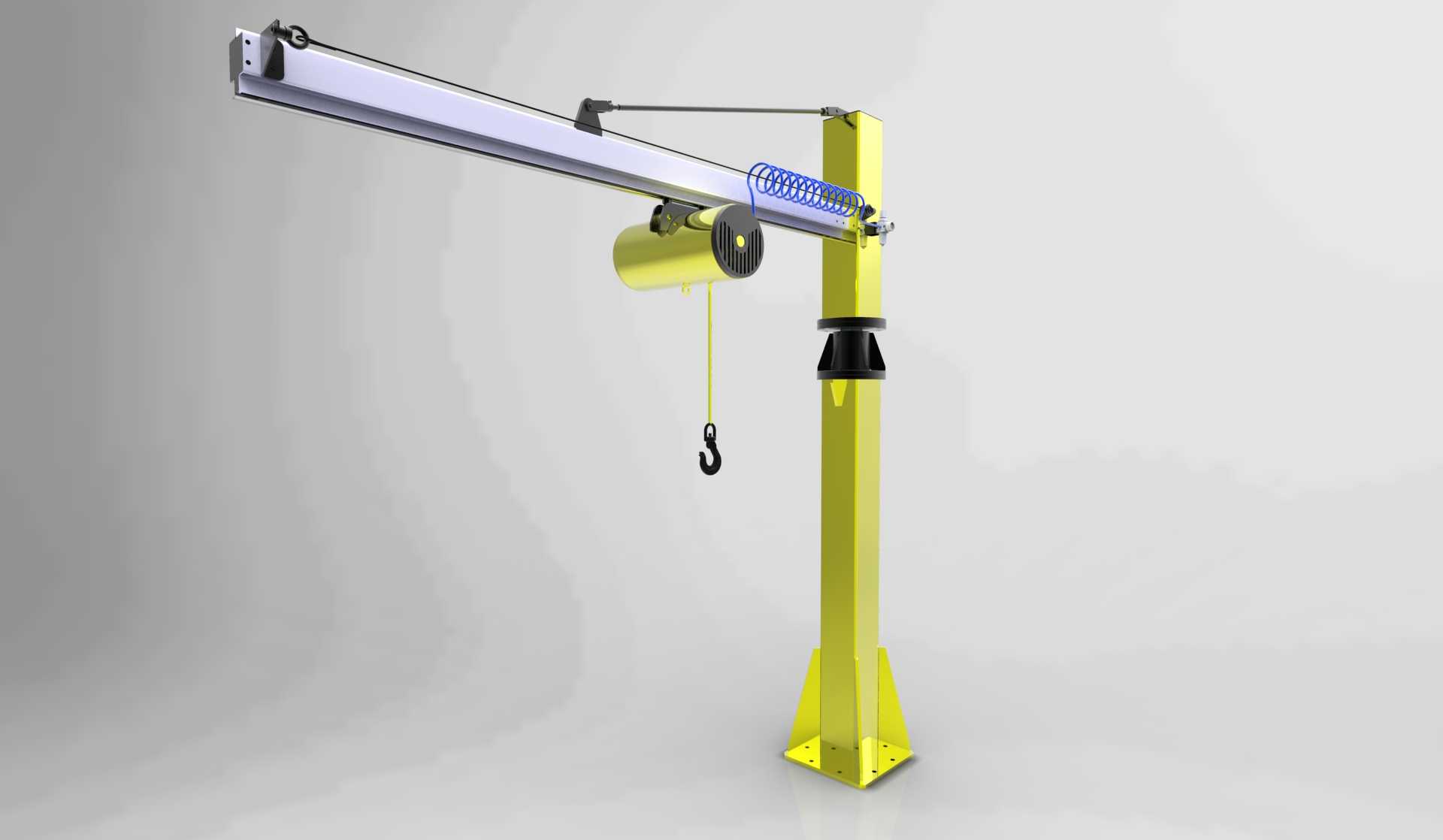

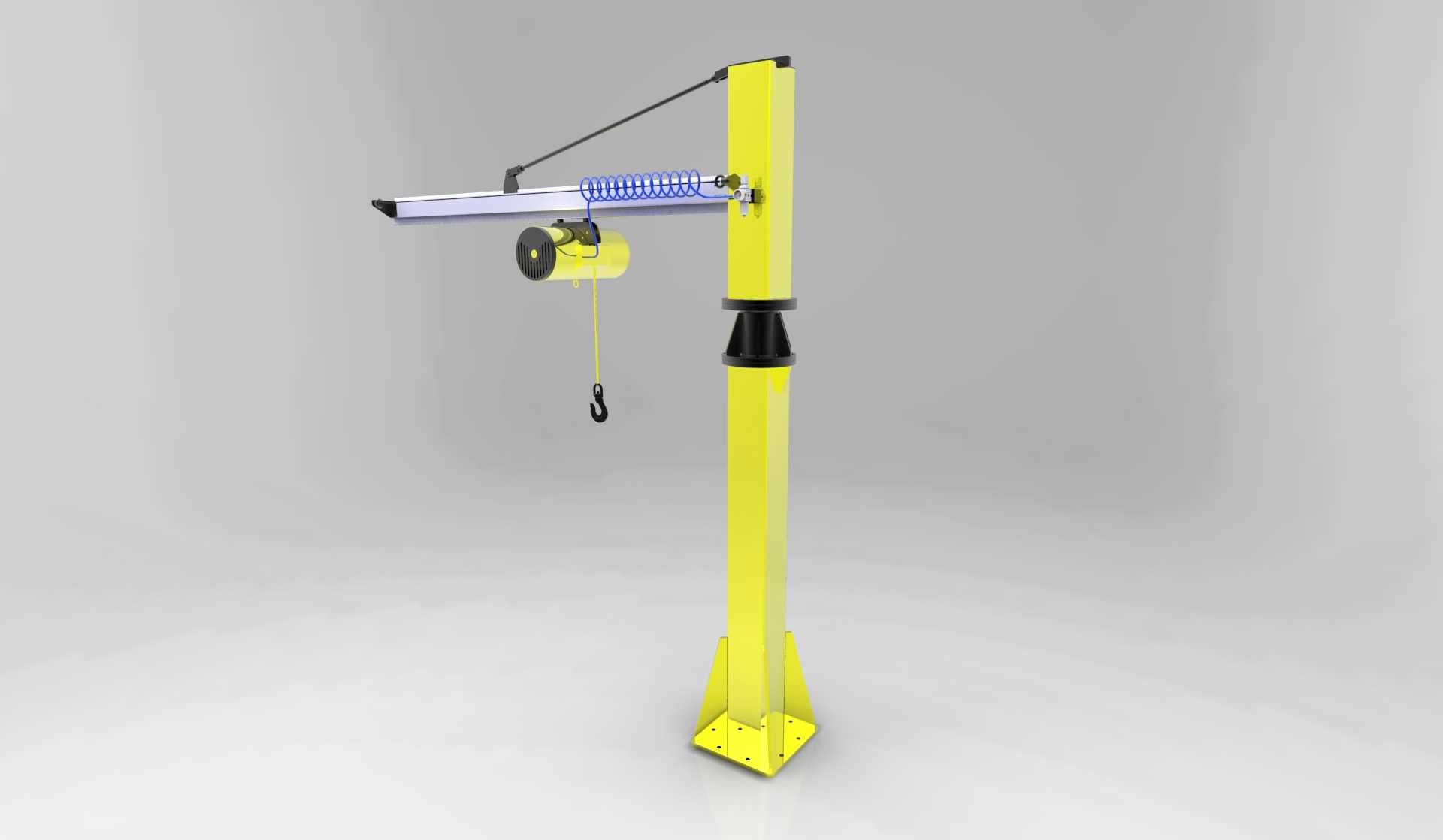

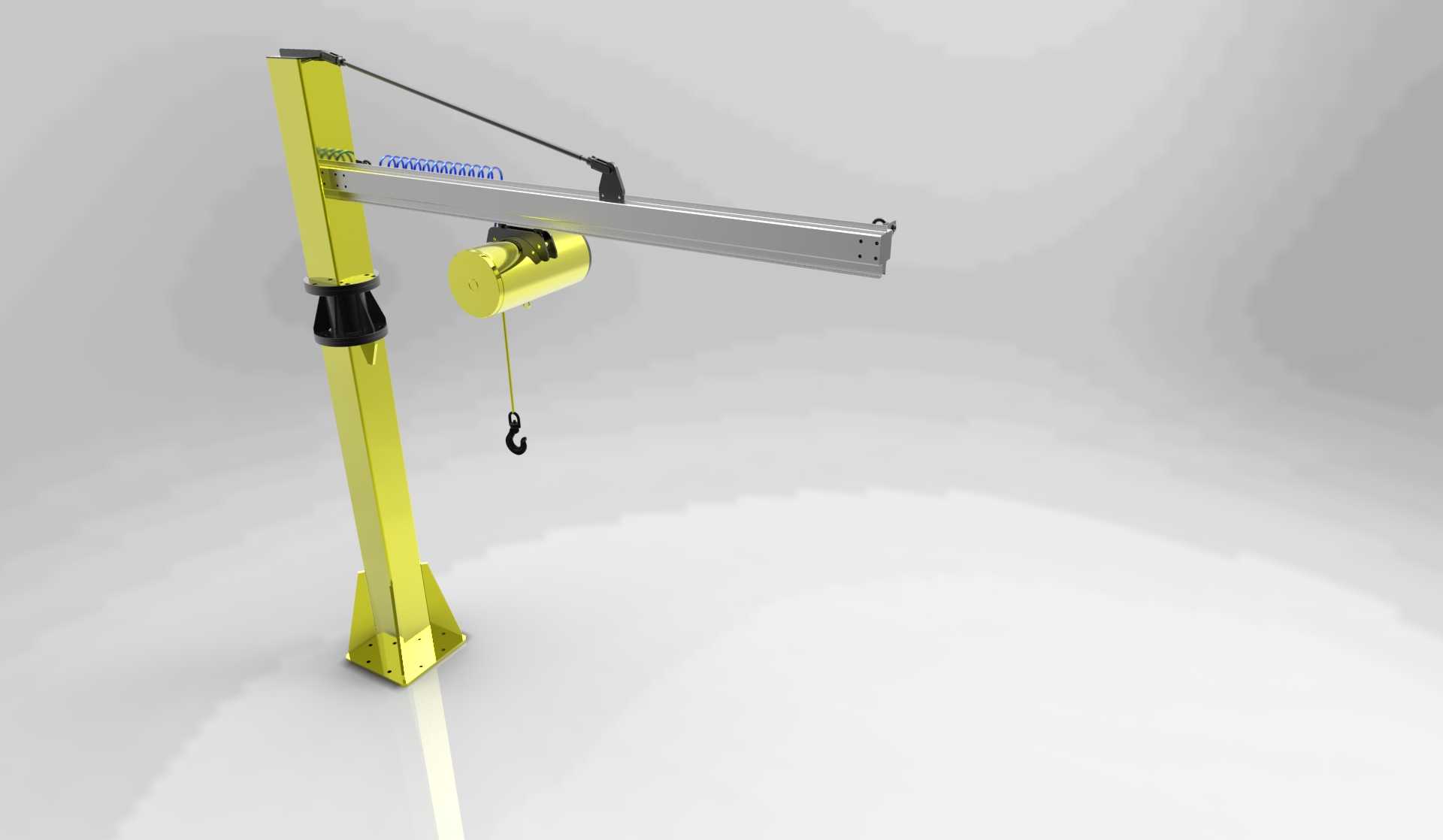

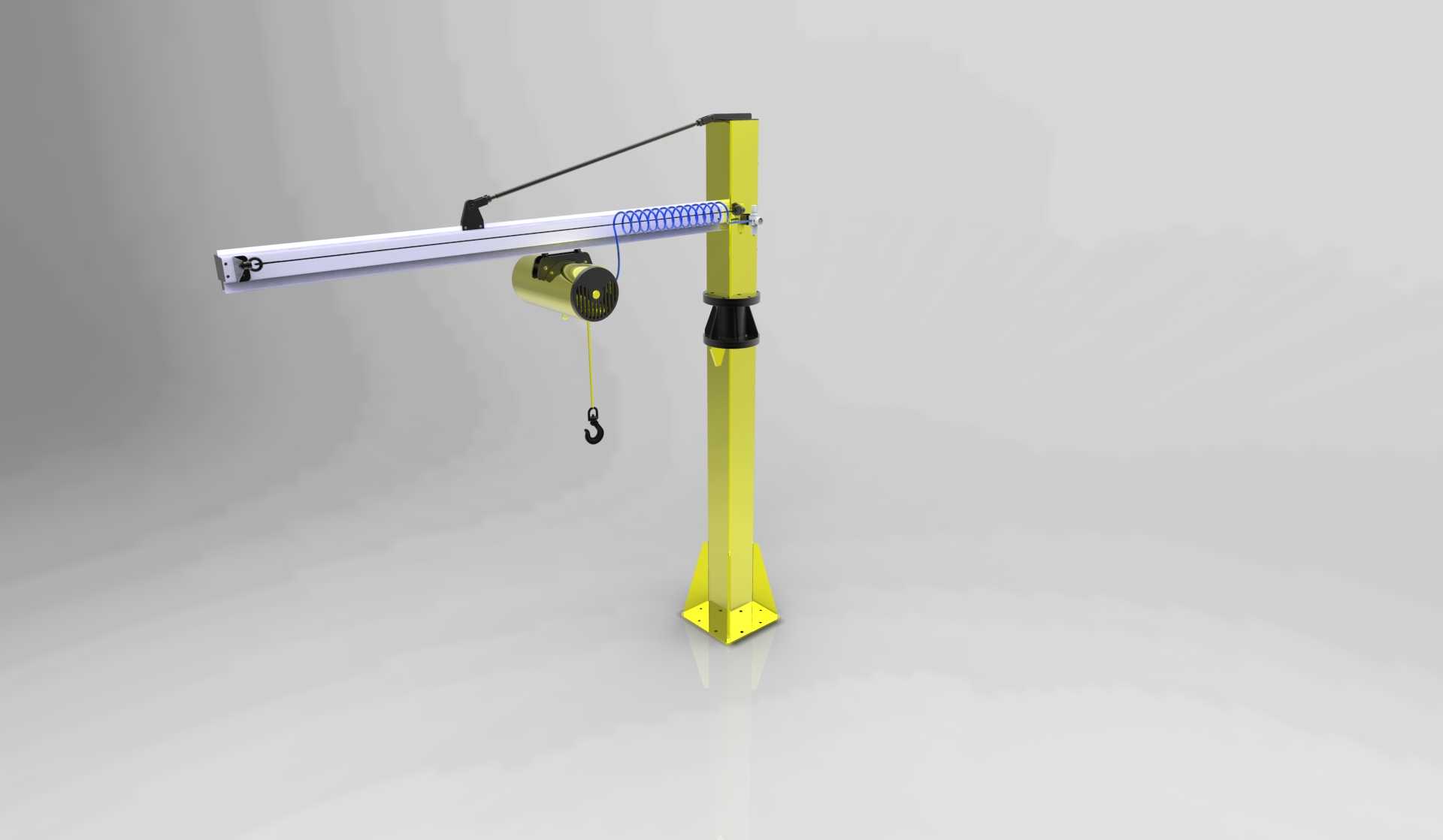

　　该款悬臂式吊运机械手主要面向车间内工位间短距离物料转运场景，可覆盖固定半径范围内的工件上下料、设备装配辅助吊运、重型工装移位等作业需求，适配机械加工车间、装配产线、仓储分拣区等多种室内作业环境，相比大型行车具备安装灵活、占用空间小、操作门槛低的优势，适合单工位高频次小重量物料的调运作业。设备整体采用立柱式悬臂支撑结构，底部通过法兰盘与地面基础锚固，立柱中段设置回转支撑结构，可实现悬臂360度水平回转，作业覆盖范围由悬臂长度决定，安装时需预留对应回转半径的无障碍作业空间，避免与周边设备、管线产生干涉。悬臂梁采用型钢焊接成型，截面经过抗弯强度校核，可承受额定载荷下的弯曲变形，梁体上安装有电动行走小车，配套的电动葫芦挂载于小车上，

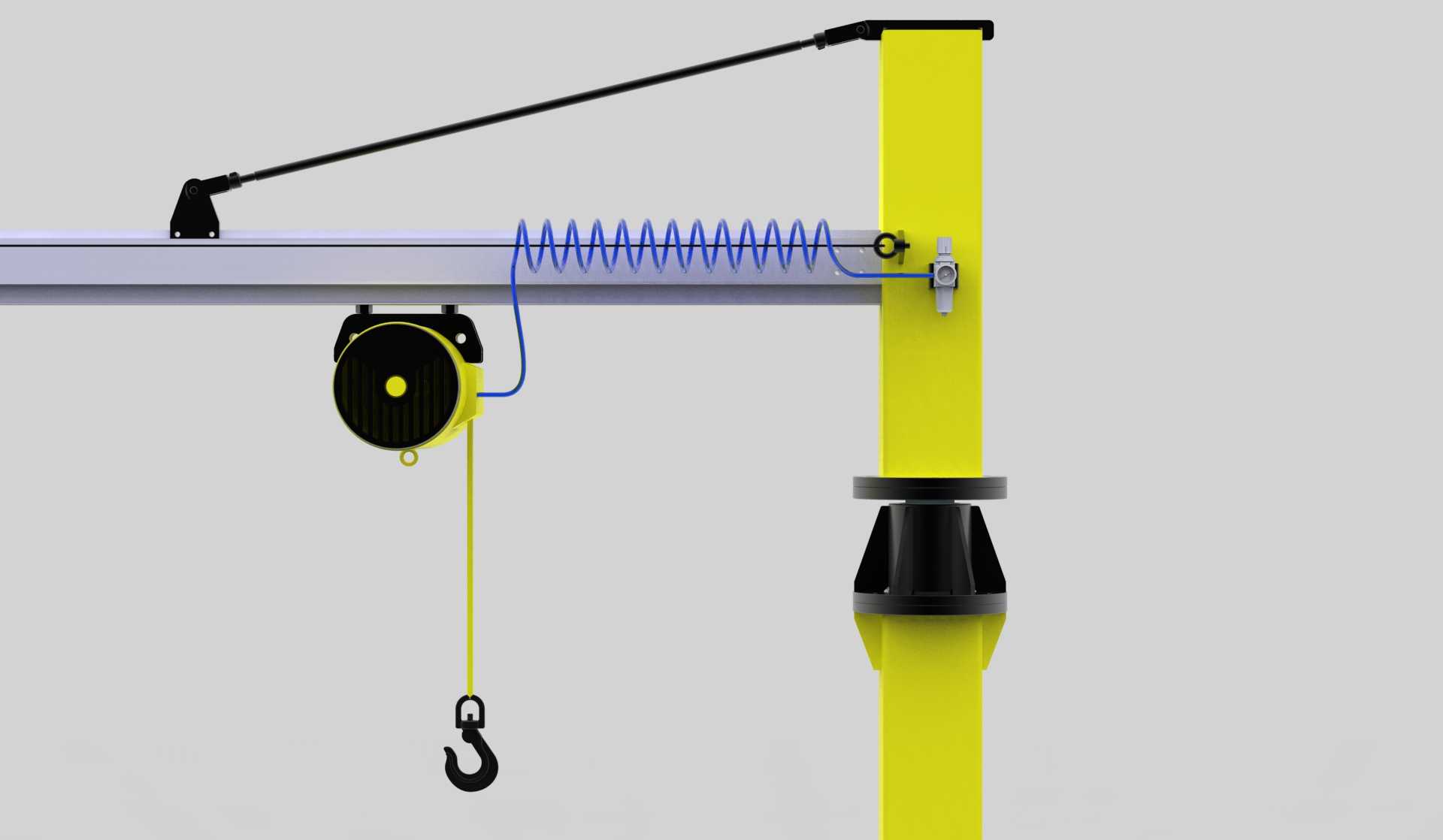

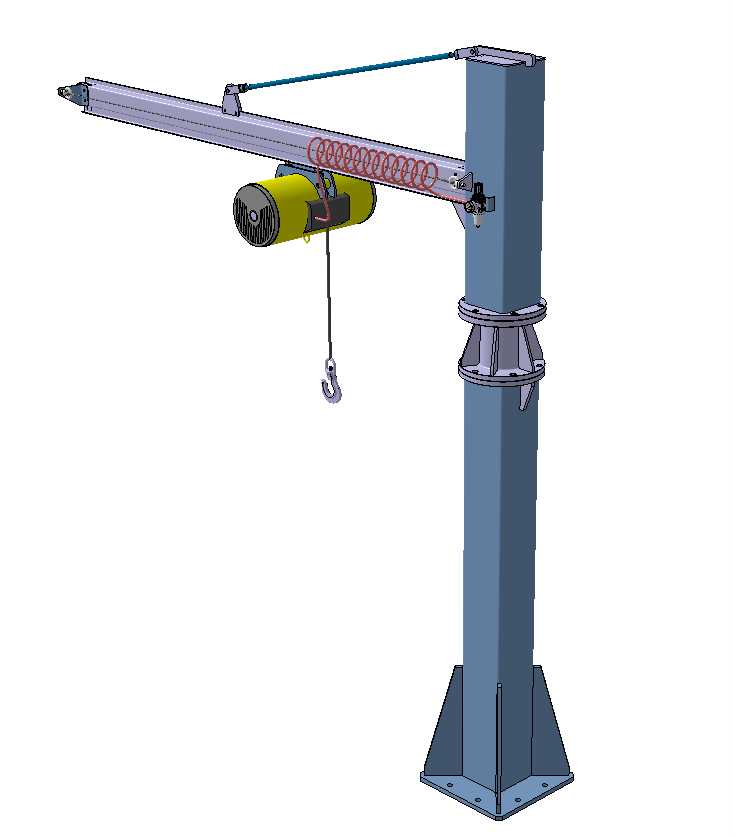

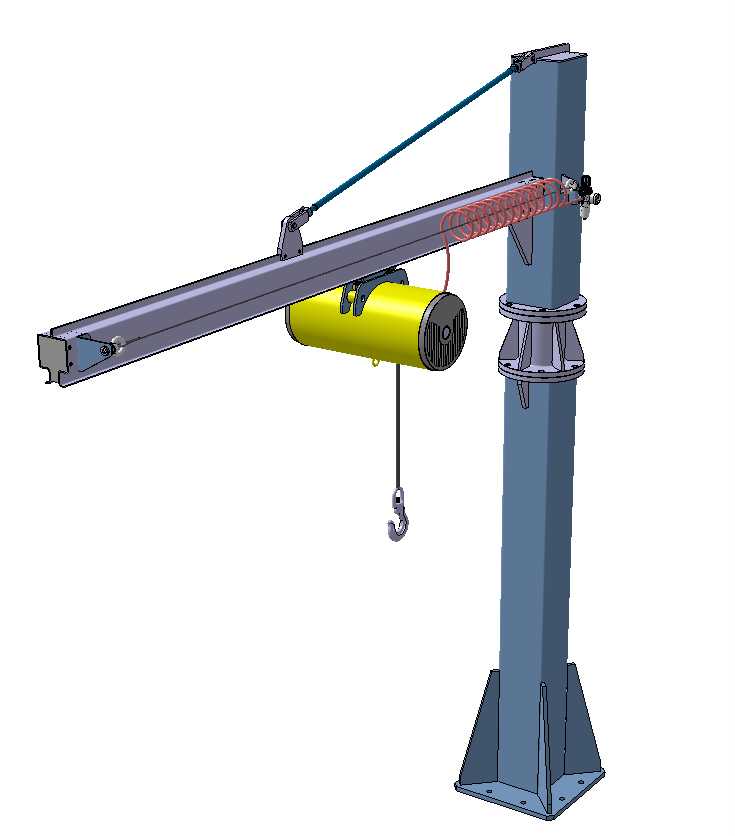

　　可沿悬臂梁长度方向做水平移动，实现作业半径内任意位置的物料落点调整。悬臂末端与立柱上端之间设置有气弹簧支撑杆，可抵消悬臂梁自身的部分重力矩，降低回转操作时的阻力，同时避免悬臂受载后出现过度下挠。电动葫芦采用钢丝绳卷扬结构，配套的吊钩带有防脱锁扣，可防止吊运过程中吊索滑脱，葫芦的供电线缆采用螺旋弹簧式伸缩布线，随小车移动时可自动伸缩，避免线缆拖拽剐蹭。设计过程中优先考虑了操作的便捷性，回转部位采用自润滑轴承配合，手动回转时阻尼均匀，无卡滞点，电动葫芦的控制按钮可随吊钩就近布置，操作人员可在挂料位置直接控制起升、下降与小车行走动作，无需往返操作固定控制箱。结构建模时对各连接节点做了细节还原，包括立柱与回转支撑的螺栓连接位、

　　悬臂梁与行走小车的导轨配合面、弹簧线缆的固定走线座、吊钩的滑轮组结构等，各运动部件的配合间隙按照实际装配公差设置，可直接用于后续的工程图转化与运动仿真验证。安装边界方面，设备总高度需根据车间净高调整，保证吊钩起升到最高位置时，葫芦本体与悬臂下沿留有足够安全距离，地面基础需满足额定载荷下的抗压强度要求，锚固螺栓的埋深与规格需经过载荷计算确认，避免作业时出现立柱倾覆风险。
