带液压驱动的挖掘臂作业执行机构设计

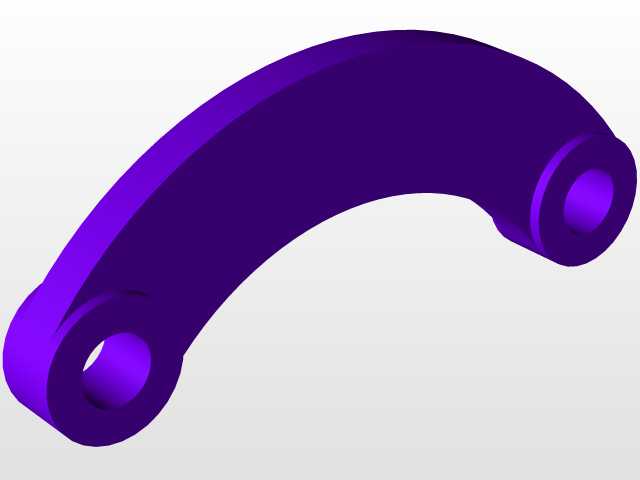

　　这套带液压驱动的作业臂结构，主要适配小型工程作业场景下的重载取料、物料转运需求，常见于小型履带挖掘设备、固定式堆场装卸机械的前端执行端，可在狭小作业空间内完成散料抓取、土方开挖、轻型重物举移等操作，相比纯机械连杆驱动的作业臂，液压驱动的结构能在同等臂展尺寸下输出更大的作业推力，应对硬质土层开挖、块状物料抓取这类负载波动较大的工况时，动作缓冲性更好，不会出现机械硬连接容易产生的结构冲击损伤。从结构设计逻辑来看，整个臂体采用多段铰接的布局，三段臂体通过销轴铰接形成可折叠的运动链，每段臂体的摆动动作都由独立的双作用液压缸驱动，液压缸的两端分别通过铰接座固定在相邻两段臂体上，通过控制液压缸的伸缩行程，就能实现不同的臂展姿态与作业半径，

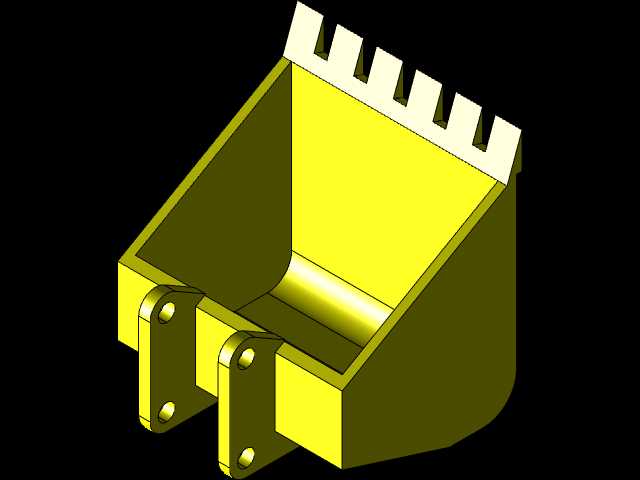

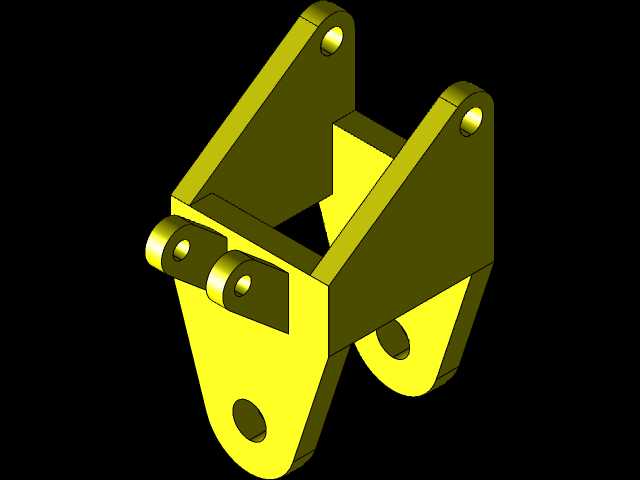

　　末端的铲斗同样由独立液压缸驱动翻转，可完成收料、卸料的动作，所有铰接位置都预留了润滑脂注油通道，适配长期户外作业的维护需求，避免铰接销轴在重载转动下出现异常磨损。设计过程中优先考虑了安装边界的适配性，臂体根部的铰接座采用标准法兰连接尺寸，可直接匹配多数小型工程设备的回转平台安装接口，不需要额外做转接结构修改，整个臂体完全收拢时的横向尺寸控制在1.2米以内，可适配宽度1.5米级的小型设备底盘，不会在设备转场时出现超宽问题；最大作业臂展可达4米，最大挖掘深度能覆盖地面以下2.2米的作业范围，末端铲斗的额定承载负载设定为300kg，可满足小型土方工程、农用堆场作业、厂区零散物料转运的常规负载需求。臂体的主体结构采用箱型焊接结构，

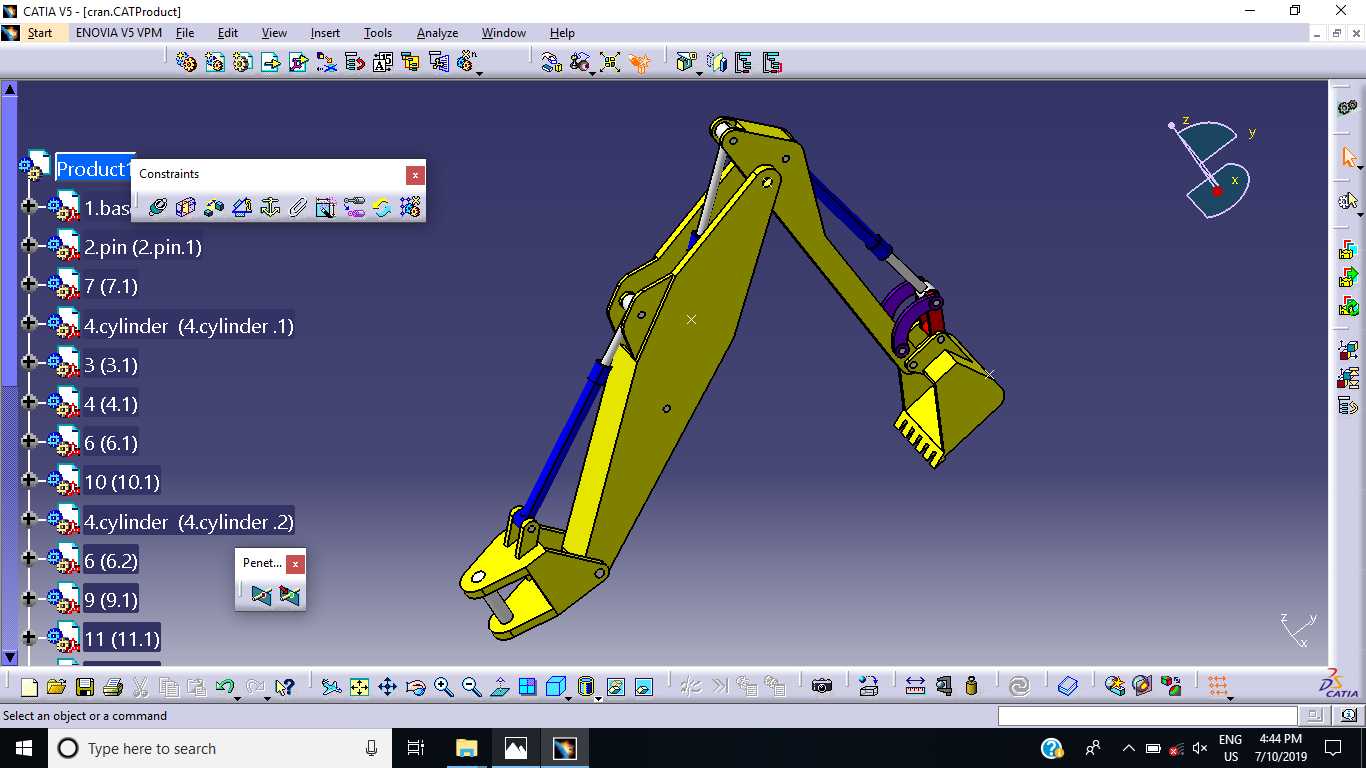

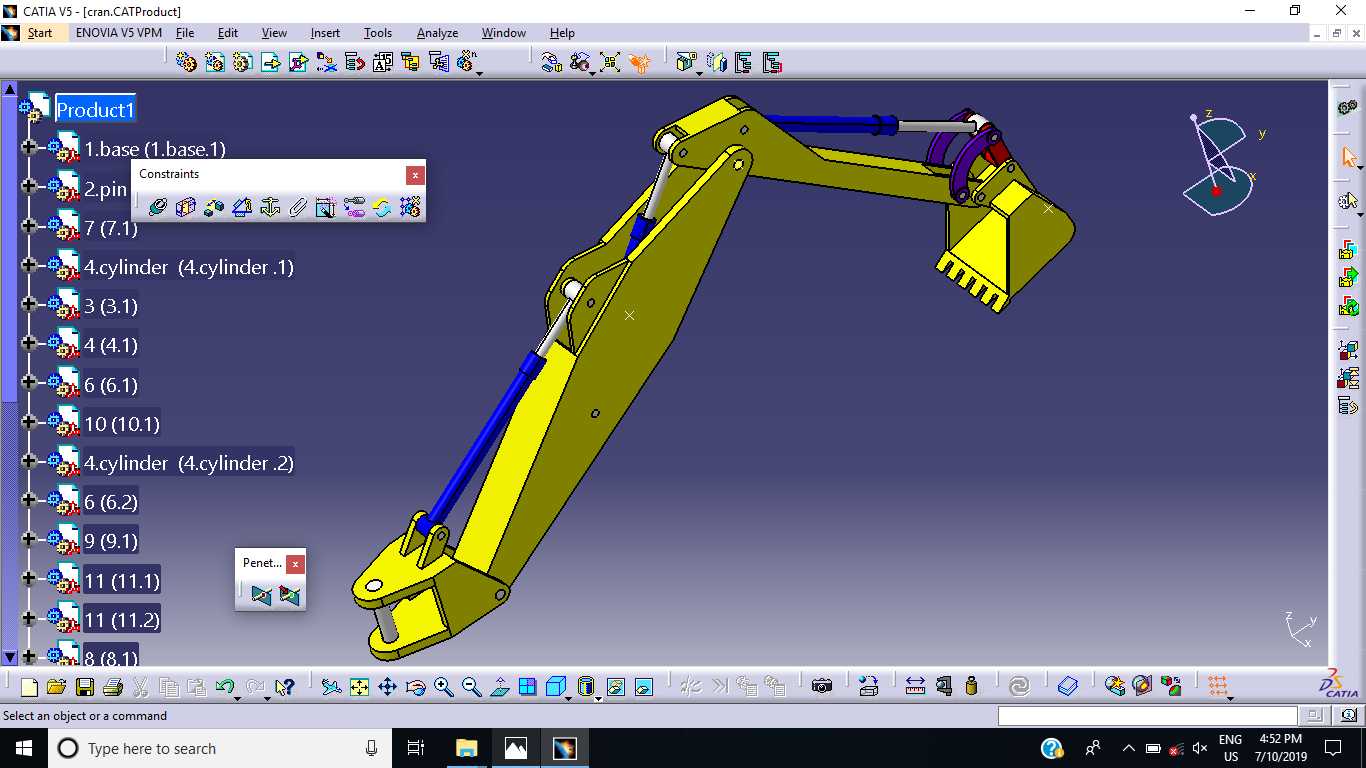

　　受力较大的铰接位置做了局部加厚处理，同时在液压缸安装座位置焊接了加强筋板，避免长期重载下出现焊缝开裂、结构变形的问题，所有液压管路的走向都沿着臂体内侧的走线槽布置，既可以避免作业过程中管路被外物刮蹭损坏，也能让整体外观更规整，减少管路外露带来的安全隐患。在运动校核阶段，已经通过三维装配验证了全行程下的运动干涉问题，所有臂体摆动、液压缸伸缩、铲斗翻转的动作都不会出现结构碰撞，各铰接点的转动角度都预留了足够的安全余量，不会出现运动死点导致结构憋压损坏，液压系统的选型也匹配了臂体的负载需求，在最大伸出长度下举升额定负载时，液压缸的工作压力控制在额定压力的70%以内，留有足够的负载安全系数，可应对作业过程中偶尔出现的冲击负载。
