垂直钻孔定位辅助钻块工装结构

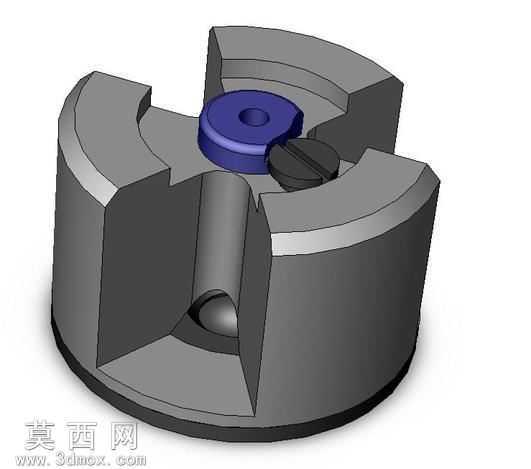

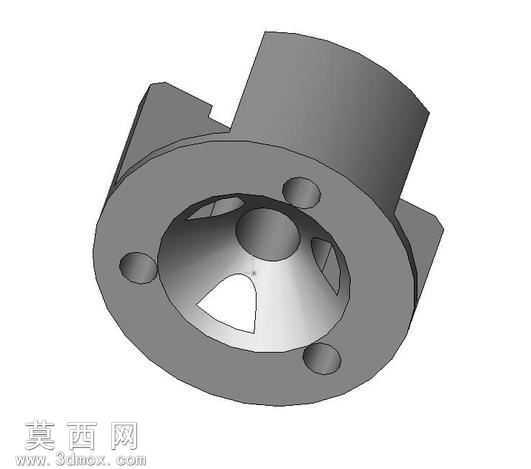

本模型为垂直钻孔作业专用的定位辅助钻块，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各工作面的形位公差逻辑，确保钻块使用时的定位精度。模型整体以圆柱基体为核心承载结构，基体上开设三处对称分布的开槽结构，既减轻钻块整体重量，也为钻孔排屑预留了充足空间，同时方便作业时观察钻头进给状态，避免钻偏问题。基体中心设置垂直导向孔，孔道内壁做光滑过渡处理，上端搭配限位钻套结构，钻套采用耐磨件设计思路建模，与基体孔位采用过盈配合的装配逻辑，可在长期钻孔作业中减少导向孔的磨损，延长钻块整体使用寿命。钻块上端设置偏心锁紧结构，通过一字槽锁紧件实现钻套的快速更换与固定，可适配不同直径的钻头导向需求，无需整体更换钻块即可完成多规格孔径的垂直钻孔作业。渲染阶段采用金属材质表现基体的钢制属性，表面做哑光金属质感处理，还原五金工装的真实质感，钻套与锁紧件采用差异化的金属色泽区分，清晰展现各部件的装配关系与功能分区。设计过程中充分考虑现场作业的实用性，钻块下端面做平整处理，保证与待加工工件表面完全贴合，避免放置时出现倾斜导致钻孔垂直度偏差，开槽的边缘做倒角处理，避免使用过程中划伤操作人员，同时去除加工应力集中的锐角结构。整体结构无冗余设计，各部件功能明确，导向结构与锁紧结构配合紧密，能够有效辅助操作人员在任意平面上钻出垂直于工件表面的标准孔位，解决手工钻孔容易倾斜、孔位偏移的常见问题，可适配台钻、手电钻等多种钻孔设备的辅助定位需求，模型各部件的装配关系清晰，可直接用于工装加工的参考图纸，也可作为钻孔辅助工具设计的参考原型。
