可调式压紧夹钳工业工装结构设计

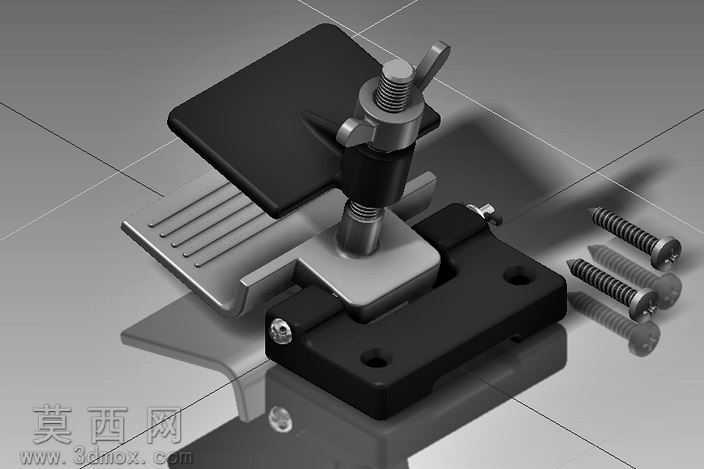

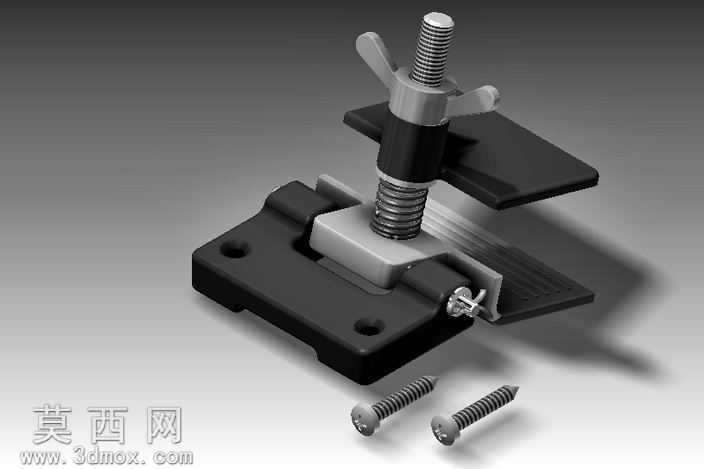

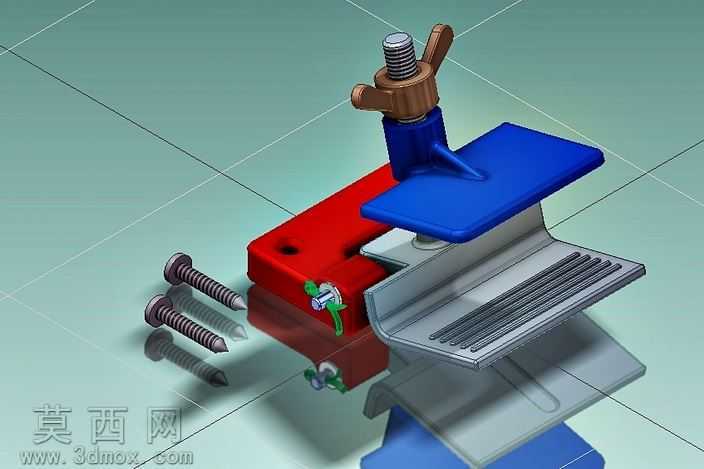

本作品为工业场景使用的可调式压紧夹钳三维建模作品，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了夹钳各组成部件的结构特征与装配关系。建模阶段首先搭建夹钳的基座主体，作为整个夹钳的承载基础，基座采用带安装孔的块状结构设计，预留的沉头安装孔可适配标准螺丝完成夹钳在工作台面的固定，建模时精准还原了孔位的倒角、沉台深度等细节，保证安装结构的合理性。夹钳的核心压紧调节结构采用螺杆旋进式设计，建模时还原了螺杆的标准三角螺纹特征，螺纹牙型、螺距参数符合通用机械紧固件标准，与螺杆配合的顶部旋拧手柄采用蝶形结构，无需额外工具即可手动完成旋拧调节，手柄与螺杆的连接部位做了圆角过渡处理，避免应力集中的同时提升操作手感。夹钳的压头部分采用带防滑齿纹的平板结构，建模时精准刻画了压头接触面的平行齿纹特征，该结构可增大压紧接触面的摩擦力，避免被夹持工件在加工过程中出现滑移，压头与螺杆的连接部位采用活动铰接结构，可自适应不同厚度、不同倾斜角度的工件表面，保证压紧力均匀分布。夹钳的侧边定位挡块采用可调式结构设计，建模时还原了挡块的滑动槽与锁紧螺丝结构，可根据工件尺寸调整挡块位置，适配不同规格工件的定位需求。渲染阶段采用工业产品常用的材质表现方案，基座、挡块等承力部件采用哑光黑色硬质合金材质，还原金属表面喷砂氧化的质感，螺杆、螺丝等紧固件采用亮面不锈钢材质，表现金属加工后的光洁表面特征，压头的接触垫片采用银灰色金属材质，区分不同功能部件的材质差异。场景布光采用三点布光方案，主光源从斜上方投射，清晰展现夹钳各部件的结构轮廓与螺纹、齿纹等细节特征，辅助光源补充暗部亮度，避免结构死角出现过暗的阴影，背景采用浅灰色渐变背景，突出夹钳主体的结构特征，同时搭配同规格的安装螺丝作为装配示意，完整展现夹钳的安装使用状态。整个建模过程严格遵循机械设计的合理性原则，各部件之间预留了合理的装配间隙，活动部件的运动行程符合实际使用需求，既保证了模型的视觉真实感，也完整还原了夹钳作为工装夹具的功能结构特征，可用于机械加工工装方案展示、五金产品结构演示等场景。
