简易浮舟船结构三维设计作品

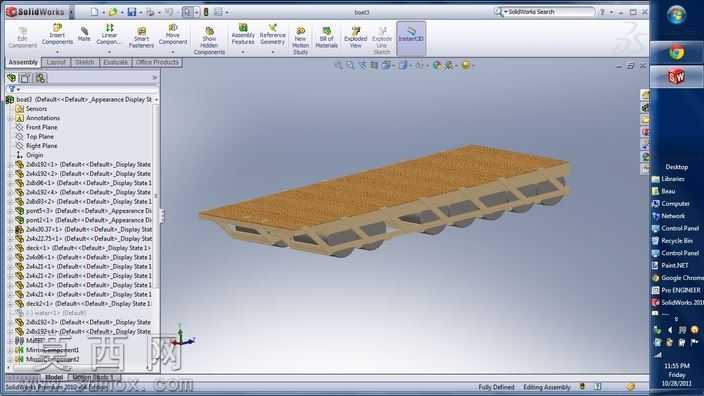

本作品为简易浮舟船的三维结构设计，采用SolidWorks完成全参数化建模，整体围绕低成本、易搭建的民用简易水上浮具需求展开设计。建模过程中首先完成整体布局的草绘规划，确定浮舟的长宽尺寸与承载平台的高度基准，将浮体支撑结构与上部承载平台拆分为独立子装配体开展分步建模，保证各部件的装配约束关系清晰合理。浮体部分采用标准化55加仑桶作为浮力提供单元，建模时严格还原标准桶的外形尺寸与排布间距，通过阵列特征完成多组浮桶的快速布局，相邻浮桶之间设计有横向连接桁架结构，桁架采用轻量化型材截面建模，通过焊接约束模拟真实的连接固定效果，保证浮体单元的整体连接刚度，避免浮桶在水面受力时出现移位变形。上部承载平台采用木质铺装结构设计，建模时对木板的拼接缝隙、板材厚度进行了精细化还原，材质渲染阶段为木质平台赋予了真实的木纹纹理与哑光表面质感，模拟实木板的粗糙防滑表面特性；浮桶部分赋予半硬质塑料材质，还原工业塑料桶的哑光表面与轻微的材质反光效果，连接桁架部分赋予金属钢材材质，体现金属结构的冷硬质感与表面细微的氧化纹理。设计思路上充分考虑简易浮舟的实用性，整体结构无复杂异形曲面，所有部件均采用常规易获取的材料制作，浮桶提供的浮力经过参数化计算可满足平台承载多人与小型物资的使用需求，平台边缘预留了加装护栏、系缆桩的安装接口，可根据实际使用场景拓展功能。建模过程中对所有配合面进行了干涉检查，确保各部件装配后无重叠冲突，整体装配体可实现完整的结构运动模拟，能够直观展示浮舟的整体结构组成与各部件的连接关系，可用于简易浮舟制作的结构参考、教学演示以及民用小型水上浮具的方案验证。
