阿尔加维竞赛游艇甲板通风口结构设计

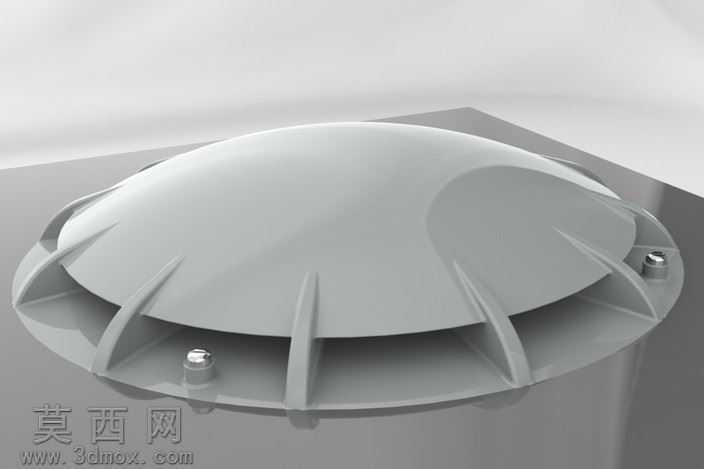

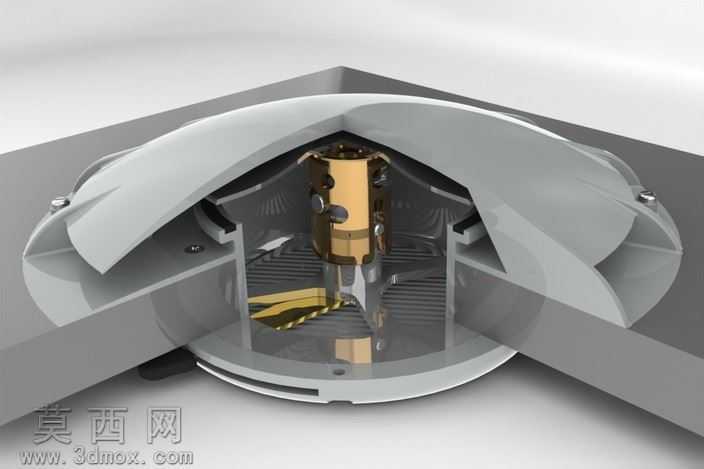

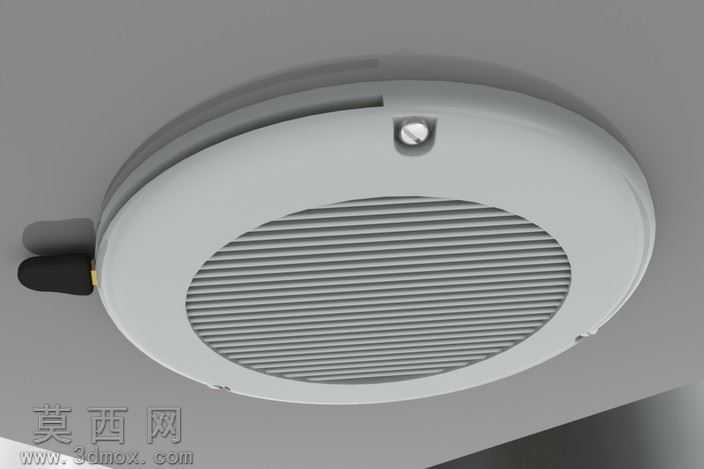

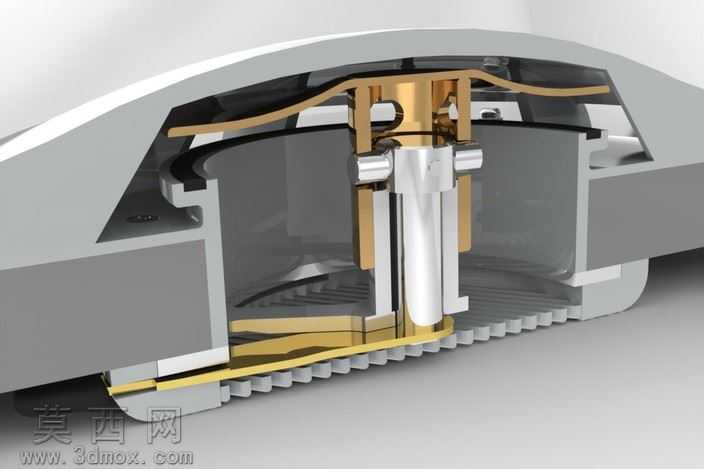

本作品为竞赛类游艇配套的甲板通风口三维设计方案，整体建模过程围绕高可靠性、强环境适应性的核心需求展开，在三维建模阶段优先完成了内部核心调节机构与外部导流壳体的参数化搭建，确保各部件装配间隙符合船舶户外使用的公差要求。建模时重点还原了100°调节角度的核心传动结构，采用简单螺旋槽作为动作传导路径，当操作杆移动时，配套套筒可同步完成向上或向下的位移动作，在套筒与传动机构之间增设橡胶摩擦结构，保证通风口可稳定停留在任意中间开度位置，满足不同工况下的通风量调节需求。材质设定阶段充分考虑海洋高盐高湿的使用环境，核心传动机构优先选用不锈钢或工程塑料材质，组合密封结构采用聚四氟乙烯搭配ABS塑料的组合方案，塑料传动件、导流筒体与密封门将配合定位销完成精准定位，若采用不锈钢材质加工则可通过焊接工艺完成上下端盖的固定连接，减少装配缝隙带来的渗漏风险。外部导流壳体采用流线型弧面建模，可有效降低游艇高速航行时的风阻，同时避免航行过程中迎浪状态下海水倒灌进入舱室，壳体表面做圆滑过渡处理，无尖锐凸起结构，适配竞赛游艇的整体外观设计风格。渲染阶段对不同部件赋予差异化材质表现，金属部件呈现细腻的磨砂金属质感，塑料密封件呈现哑光橡塑质感，剖面视图可清晰展示内部叶片导流结构、传动组件的装配关系，直观呈现通风口开启、关闭状态下的内部气流走向。设计过程中额外预留了开合状态标识符号的安装位，方便使用人员快速识别当前通风口的工作状态，整体结构无复杂冗余零件，便于后期拆装维护，可适配同类型竞赛游艇的甲板安装尺寸需求，兼顾实用性能与外观协调性。
