大型工业摇摆表机成套设备三维设计

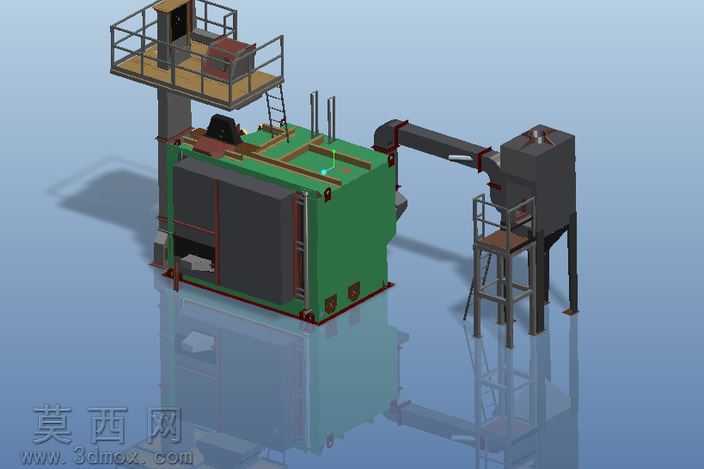

本套三维模型采用Pro/Engineer Wildfire平台完成全参数化建模，整体围绕工业表面处理场景下的摇摆表机作业需求展开设计，完整还原了设备从主体作业舱到配套除尘系统、高空操作平台的全结构细节。建模过程中严格遵循机械设计装配逻辑，对主体舱体的框架结构做了分层建模处理：外层采用绿色哑光涂装的防护钢板材质，通过实体拉伸与抽壳命令构建出密封作业腔体，舱门处设置了可开合的密封结构与观察视窗，边缘添加了防撞橡胶条的细节建模，还原真实设备的密封防护属性。设备顶部设置了带安全护栏的高空操作平台，平台采用防滑花纹钢板材质建模，搭配直爬梯结构连通地面操作位，平台上预留了工件吊装与电控柜的安装位，还原现场作业的操作场景。配套的除尘系统通过通风管道与主体作业舱密封连接，管道采用折弯钣金建模工艺还原法兰连接结构，除尘塔主体采用灰黑色金属材质，下部设置支架式支撑结构与灰斗收集段，完整呈现喷砂作业过程中的粉尘收集处理逻辑。设备的摆动作业机构设置在舱体内部，建模时还原了可承载54英寸至126英寸直径表件的装夹工位，可适配单表件或双辅助表件的装夹需求，当设备处理爆破荷载类工件时，可通过辅助表机构加载额外载荷，配合双表交换机构完成作业后爆破工序，省去工件装卸的重复准备时间，提升连续作业效率。渲染阶段采用工业场景常用的冷色调环境光，对金属材质做了粗糙度区分处理：防护钢板设置低反光哑光属性，爬梯、护栏等结构件做了轻微做旧的金属质感，管道连接处添加了红色标识环的细节贴图，地面添加了柔和的倒影效果，完整呈现设备在工业厂房内的真实摆放状态，所有结构件均保留了可编辑的建模参数，可直接用于后续的工程图导出、结构校核与方案演示场景。
