工业物料风选除尘输送成套系统

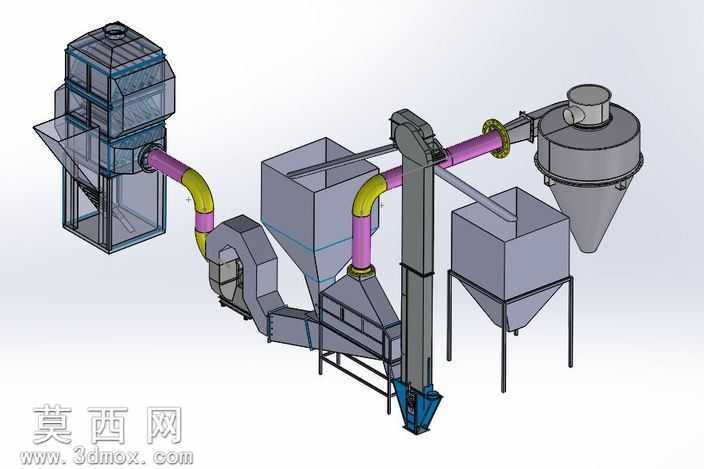

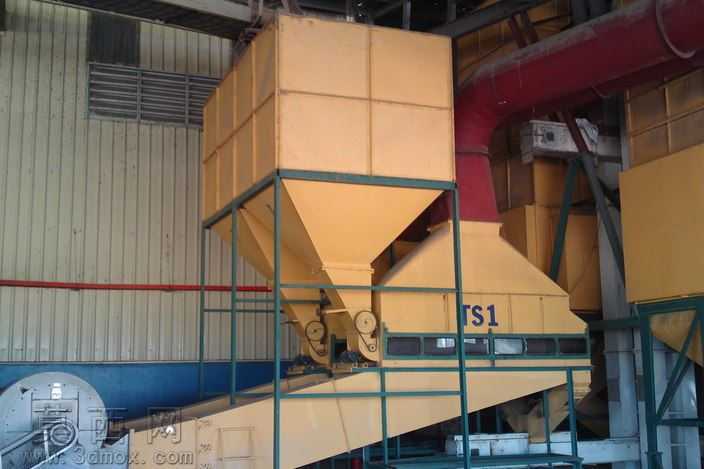

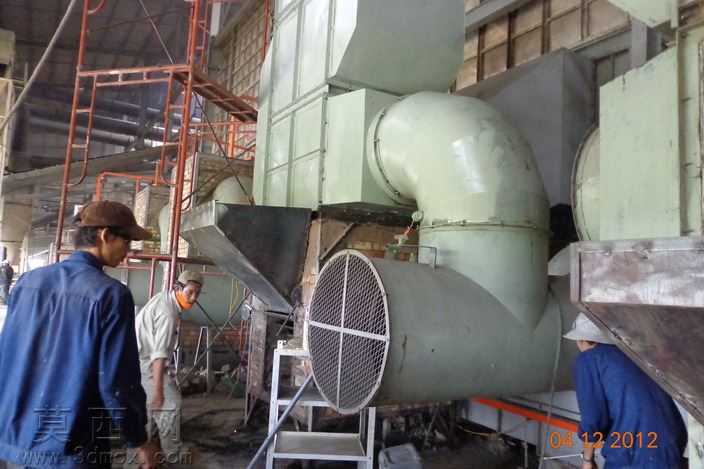

本套三维模型采用SolidWorks完成全参数化建模，整体围绕工业粉体物料的风选、除尘、输送、暂存工艺流程完成布局设计，建模过程中严格遵循机械设计规范，对每一处连接结构、支撑构件、管路走向都做了1:1比例的还原。模型材质渲染阶段，针对不同部件做了差异化材质区分：设备主体壳体采用哑光磨砂金属材质模拟碳钢焊接机身的真实质感，通风管道区分紫色硬质风管与黄色柔性软连接段，分别赋予硬质喷涂金属与橡胶软管材质，斗式提升机的畚斗带、传动轮做了橡胶与铸铁的材质区分，旋风分离器、暂存料仓的支腿采用型钢材质，还原方管焊接支架的结构特征，设备观察窗部分赋予半透明玻璃材质，清晰展示内部腔体结构。结构设计上，整套系统从左至右依次排布进风过滤箱体、离心风机、中间缓存料仓、斗式提升机、旋风分离器、成品料仓，各单元通过通风管道依次连通，软连接段的设计用于抵消设备运行产生的振动位移，避免硬连接出现开裂漏风问题；斗式提升机垂直布置于缓存料仓与旋风分离器之间，完成物料的垂直提升输送，旋风分离器采用上圆下锥的经典结构，利用离心力实现气固分离，分离后的粉尘落入下方暂存料仓，洁净气流从顶部排出。设计思路上，整套系统优先考虑工艺流程的顺畅性，管道走向尽量减少直角弯头以降低风阻，各设备的检修空间、操作平台预留位置都在布局中做了考量，支撑结构采用型钢焊接框架，保证设备运行的稳定性，料仓锥角角度符合粉体物料安息角要求，避免物料架桥堵料，所有法兰连接位置都预留了螺栓孔位，可直接导出工程图用于生产加工。
