水平间隔板式输送机架结构设计

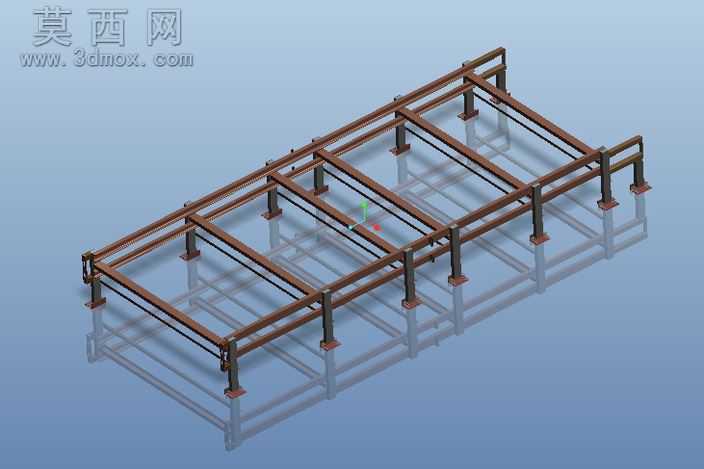

本作品为板式输送机的主体机架三维建模成果，采用Pro/Engineer Wildfire5.0完成全参数化建模与装配设计，建模过程严格遵循机械结构设计规范，对每一处型钢构件的尺寸、安装孔位、支撑脚定位都做了精准的参数约束，确保模型可直接用于后续工程出图与结构校核。渲染阶段采用哑光金属材质模拟型钢的真实质感，通过环境光遮蔽效果凸显框架的层叠结构关系，搭配浅蓝渐变背景突出主体结构，清晰展现各构件的装配位置与连接关系。从结构设计来看，整体采用长条形对称布局，主体框架由多根纵向主横梁与横向次横梁通过焊接式连接节点组合而成，沿长度方向均匀布置多组立式支撑柱，每根支撑柱底部设置方形安装底板，用于设备现场安装时的地脚固定，保证整机运行的稳定性；框架内侧预留了链条传动、板条安装的运行空间，横梁间距经过精准计算，匹配水平间隔板条的安装尺寸，确保板条运行时无卡滞、晃动问题。设计思路围绕板式输送机的核心功能展开，针对散料、成件物料的水平输送需求，优化了框架的受力结构：纵向主横梁采用加厚型钢，承担输送过程中的主要载荷，横向次横梁间隔布置，既减轻整体机架重量，又为板条运行提供稳定的下部支撑；支撑柱的排布密度经过载荷验算，在长距离输送场景下可避免框架中部出现挠度变形，保证输送面的水平度。模型装配过程中添加了合理的装配约束，所有构件无干涉问题，可直接用于运动仿真模拟，验证链条带动板条移动的运行过程，为后续的驱动部件选型、护板安装等附属结构设计提供了精准的装配基准，能够有效缩短板式输送机的整体设计周期，为同类输送设备的机架设计提供可参考的结构方案。
