轻型飞机翼肋骨架结构设计方案

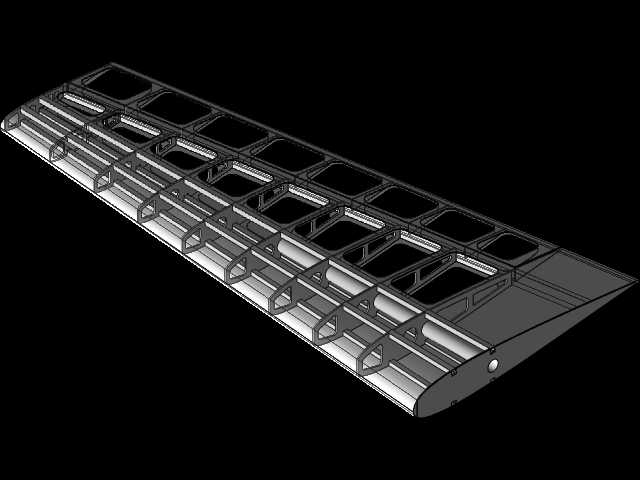

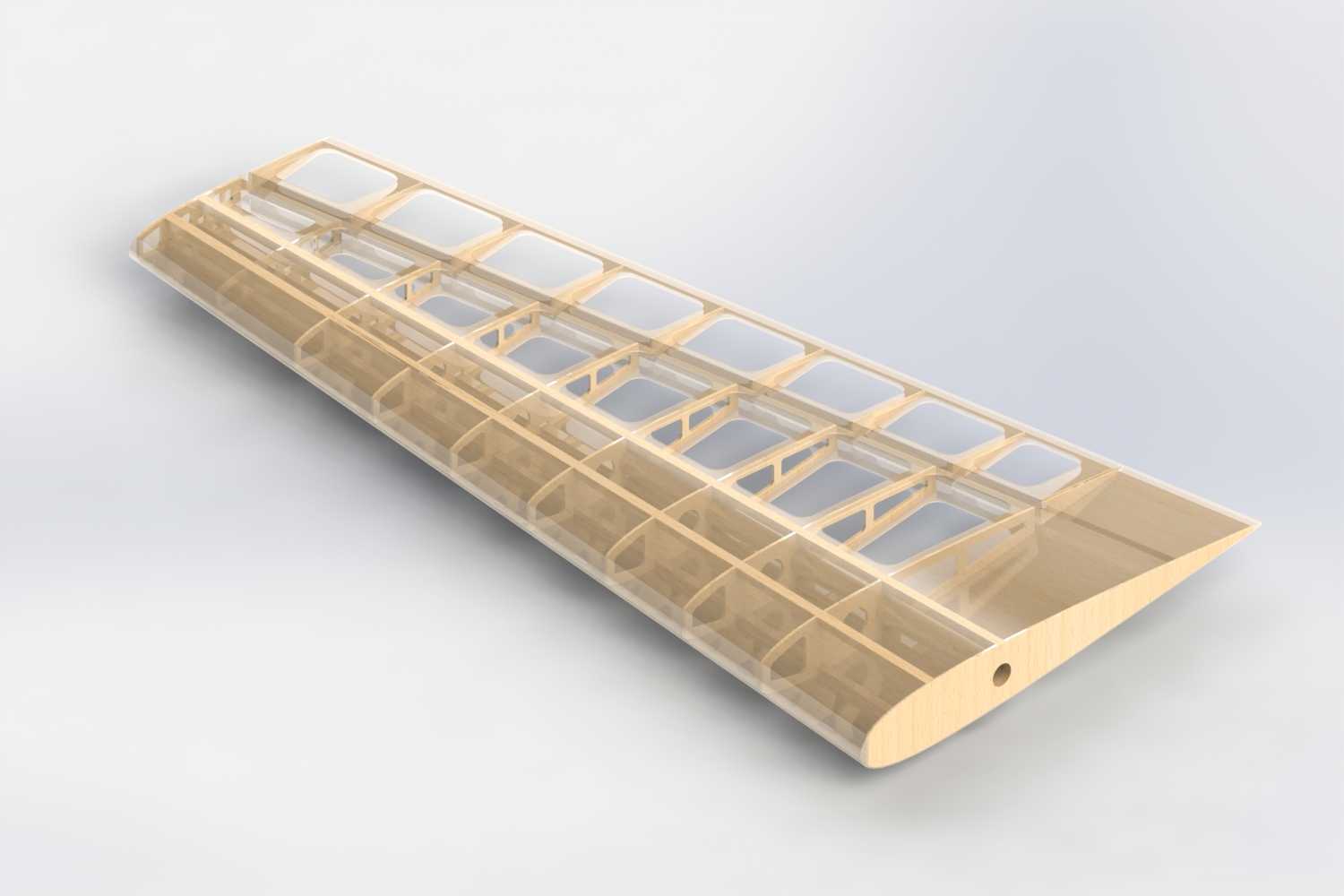

　　该结构为轻型低速飞行器的机翼承力骨架单元，主要应用于起飞重量不超过600kg的轻型运动飞机、固定翼航测无人机以及教学验证类飞行器的机翼段，承担飞行过程中机翼蒙皮传递的气动升力、飞行姿态调整带来的剪切载荷与局部弯矩，同时为机翼内部的燃油管路、操纵拉线、航电设备走线提供安装固定点位。从结构布局来看，整体采用等百分比翼型站位排布的翼肋加纵向桁条组合形式，沿翼展方向的翼肋间距控制在120mm-150mm区间，适配0.8mm-1.2mm厚度的航空层板或轻木蒙皮的支撑需求，避免蒙皮在气动载荷下出现过大鼓胀变形影响翼型精度。设计过程中优先遵循等强度设计逻辑，靠近机翼根部的翼肋单元适当增加腹板厚度与加强筋密度，靠近翼尖位置的翼肋则做了镂空减重处理，

　　每个翼肋上的方形镂空孔既可以降低整体结构重量，也能作为机翼内部线缆、管路的穿行通道，减少额外的走线固定件带来的重量增量。翼型轮廓严格匹配选定的低速高升力翼型坐标点，前缘做了圆弧过渡处理，避免蒙皮贴合时出现棱角破坏翼型的气动连续性，后缘位置预留了0.5mm的安装台阶，用于粘接固定后缘轻木密封条，保证机翼后缘的外形精度。安装边界方面，骨架根部预留了3个直径6mm的安装孔位，孔位周边做了局部加厚处理，用于和机身侧的机翼对接接头通过螺栓连接，安装孔的同轴度公差控制在0.1mm以内，保证两侧机翼安装后保持一致的安装角与上反角。纵向桁条的卡槽与每个翼肋上的定位槽做了间隙配合设计，装配时可以通过卡槽快速定位翼肋的相对位置，

　　减少装配过程中的型架定位工作量，每个卡槽位置预留了涂胶间隙，保证粘接后的结构连接强度。结构的翼展方向总长度适配1.2m-1.8m的单段机翼，弦长方向最大尺寸为320mm，整体结构重量控制在280g以内，满足轻型飞行器对结构重量的严苛要求。实际使用场景中，该骨架结构外覆蒙皮后，可在120km/h的飞行速度下保持结构稳定性，翼尖位置的最大变形量不超过翼展的0.5%，不会因为结构变形导致副翼操纵卡滞或气动效率下降。设计时也考虑了维修维护的便利性，部分翼肋上预留了快拆口盖的安装点位，日常检查时无需拆解整个蒙皮即可对机翼内部的操纵机构、管路进行检查调整。
