SainSmart四路USB控制12V继电器板结构

项目分类:继电器 发布时间:2021-11-04 ID:364790
  • SainSmart四路USB控制12V继电器板结构
  • SainSmart四路USB控制12V继电器板结构
  • SainSmart四路USB控制12V继电器板结构

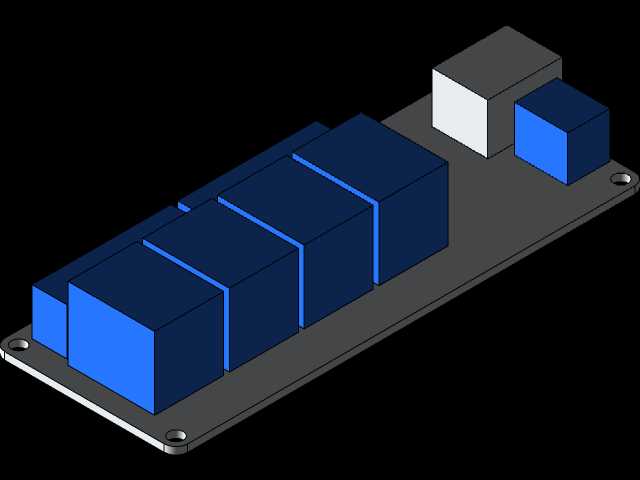

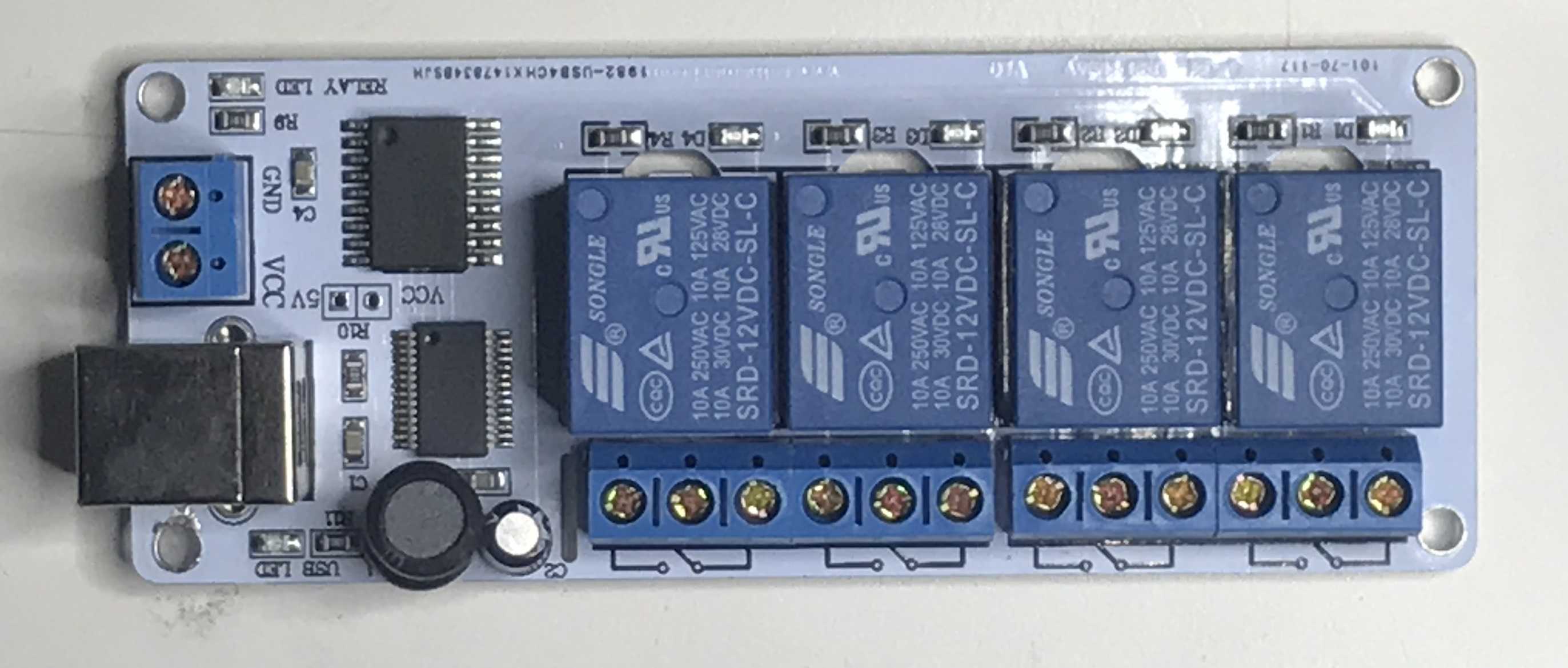

  这款四路继电器控制板常被用于小型自动化装置的回路通断控制场景,在桌面级机器人外设、小型试验台电控改造、家用智能设备改装等场景中都能见到它的应用,核心作用是通过USB端口接收上位机指令,实现低压控制信号对12V负载回路的通断切换,避免控制端直接接触负载回路带来的干扰与安全隐患。从结构设计来看,整块板采用矩形PCB布局,四个角预留了标准安装孔位,安装孔周边做了露铜加固处理,适配M3规格的螺丝固定,可直接安装在电控盒内的标准安装柱上,也可搭配绝缘隔离柱固定在设备内壁,板体边缘做了圆角处理,避免安装时剐蹭导线绝缘层。板载四路继电器沿板体长度方向等距排布,每路继电器对应的输出端子都预留了足够的接线空间,端子旁的PCB板上印有清晰的回路标识,

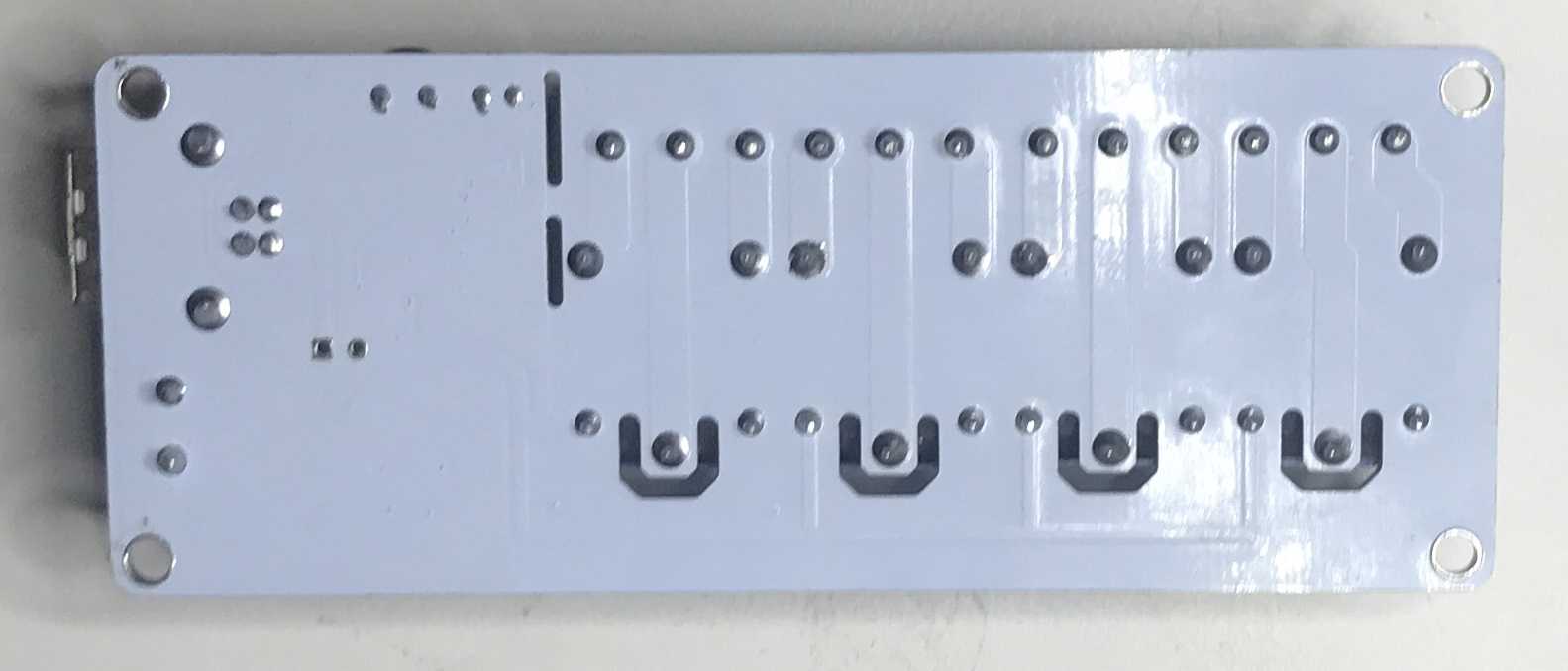

  接线时可快速区分常开、常闭触点与公共端,无需额外对照说明书就能完成接线作业。板体上的元件排布遵循强弱电分离的原则,USB接口端的信号处理元件集中布置在板体一侧,继电器输出回路集中在另一侧,中间预留了足够的爬电距离,避免负载端的电压串扰到信号回路。从安装边界来看,板体厚度控制在常规PCB加元件的高度范围内,继电器顶部到PCB背面的总高度不超过18mm,安装时不需要预留过大的纵深空间,适合在紧凑的电控舱内布置。板体背面的焊点做了平整处理,没有突出的焊锡尖刺,直接贴装在绝缘安装面上也不会出现短路风险。每路继电器的驱动电路都做了光耦隔离设计,上位机发出的控制信号经过光耦传递到继电器驱动端,即使负载端出现浪涌冲击,

  也不会反向损坏上位机的USB端口,这一点在连接工控板、个人电脑做控制时尤为重要。在实际选型使用时,这款控制板不需要额外搭配独立的驱动电源,直接通过USB端口取电就能完成继电器的驱动,配合12V外接负载电源就能工作,省去了额外布置控制电源的麻烦,对于小型项目的快速搭建十分友好。板上的每个继电器都带有状态指示灯,继电器吸合时对应指示灯点亮,调试时不需要万用表测量就能直观判断每路回路的工作状态,排查故障时能大幅缩短排查时间。
