热过载继电器动作原理演示结构

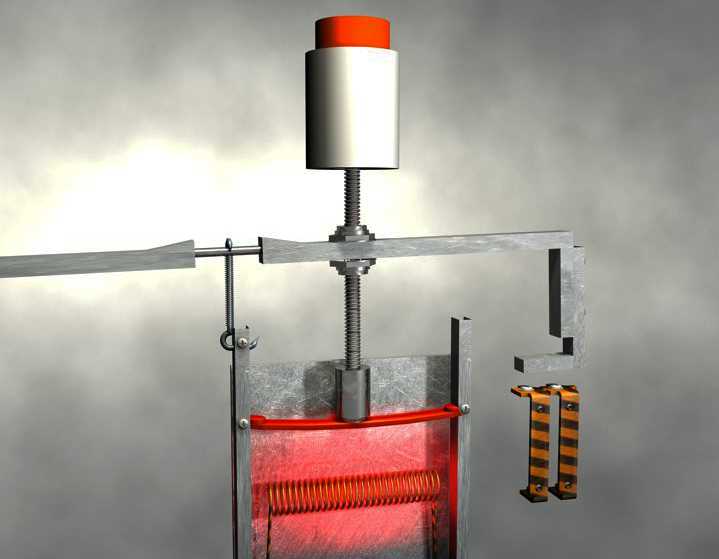

　　在低压配电与电动机控制回路的现场应用里，热过载继电器是承担过载保护核心功能的基础元件，这套三维结构完整还原了其动作触发的全流程机械逻辑，可直接用于电气柜装配前的结构校验、运维人员的原理培训场景，也能作为低压电器选型阶段的结构参考依据。从实际工况来看，这类保护元件多串接在交流接触器出线侧与电动机进线端之间，长期处于柜体内部的密闭温升高湿环境，因此结构设计上首先要考虑热元件的热传导效率与动作机构的抗偏移能力，避免长期运行后出现动作阈值漂移、拒动误动的问题。这套结构里的核心触发单元采用双金属片热变形原理，下方的发热元件直接串接在主回路中，当回路电流超过设定阈值并持续一定时长后，发热元件的热量传递到上方的双金属片，

　　双金属片因两种金属的热膨胀系数差异产生定向弯曲，推动上方的传动导杆产生位移。传动部分采用杠杆式放大结构，将双金属片的微小形变通过横杆进行位移放大，最终触发右侧的常闭触点分断，切断接触器线圈的供电回路，让主回路断电实现保护，这套杠杆结构的支点位置经过反复调校，既保证足够的位移放大比让触点可靠分断，又不会因为放大倍数过高导致轻微电流波动就触发误动作。顶部的整定旋钮采用螺杆传动结构，旋转旋钮时可以改变横杆的初始位置，以此调整双金属片需要产生的形变量，对应不同的额定电流整定范围，旋钮下方设置了定位卡点，避免运行过程中受柜体震动影响导致整定值偏移。主回路的进出线端采用压线式接线结构，接线端子的安装间距符合低压电器的安全爬电距离要求，

　　相邻端子之间设置了绝缘挡片，避免大电流工况下出现飞弧短路问题。触点部分采用桥式常闭结构，动作时的触点分断距离满足低压开关的灭弧要求，同时预留了常开辅助触点的安装位，可外接故障报警信号回路。从安装边界来看，整体结构采用标准35mm导轨卡扣式安装设计，背部的卡扣弹性量适配行业通用的DIN导轨公差，安装后整体突出导轨面的厚度控制在常规低压元器件的尺寸范围内，可适配市面上绝大多数固定式、抽出式低压配电柜的安装梁间距，接线端子的高度与同回路的断路器、接触器端子高度齐平，方便柜内二次线的走线与绑扎，不会出现导线弯折半径不足的问题。结构中所有运动部件的活动间隙都预留了合理的公差范围，既避免长期热胀冷缩导致部件卡涩，又不会因为间隙过大造成动作延迟，

　　热元件与双金属片之间的隔热支架采用耐高温绝缘材质，避免热量传递到外壳导致外壳老化加速，同时也减少相邻回路元器件的热辐射对动作精度的影响。在实际选型应用中，这类结构的热过载继电器需要匹配电动机的额定电流范围，整定电流值通常设置为电机额定电流的1.05-1.2倍，这套结构的整定范围覆盖了常用的小功率三相异步电动机保护区间，可直接配套对应电流等级的交流接触器使用，不需要额外加装过渡连接件。动作机构的复位方式支持手动与自动两种模式，结构上预留了复位推杆的安装位，故障排除后可通过推杆手动复位触点，也可调整为双金属片冷却后自动复位的模式，适配不同的现场运维需求。
