华纳K2G10坚固型12V线性致动器结构

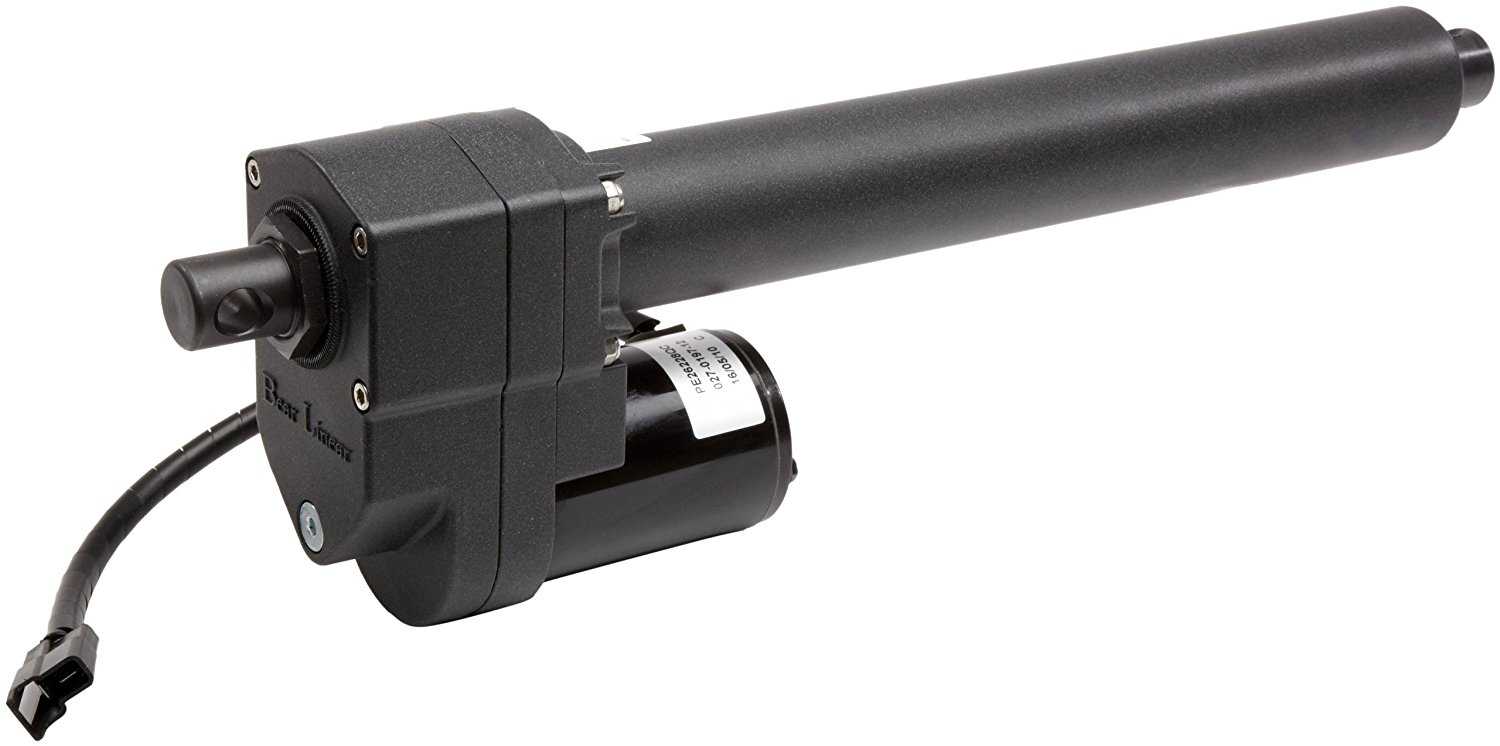

　　这款12V供电的线性致动器，属于重载型直线执行部件，在户外小型设备改造、工业辅助工位调整、智能家居重载场景、农用小型机具调节这类对结构耐用性有要求的场合适配性极强。不同于常规轻载电动推杆，这款产品的结构设计优先考虑了侧向载荷耐受能力，驱动端的箱体采用一体化块式结构，将减速组、驱动电机、限位触发结构全部整合在方形安装基座内，避免了分体式壳体长期受侧向力出现的连接松动问题。

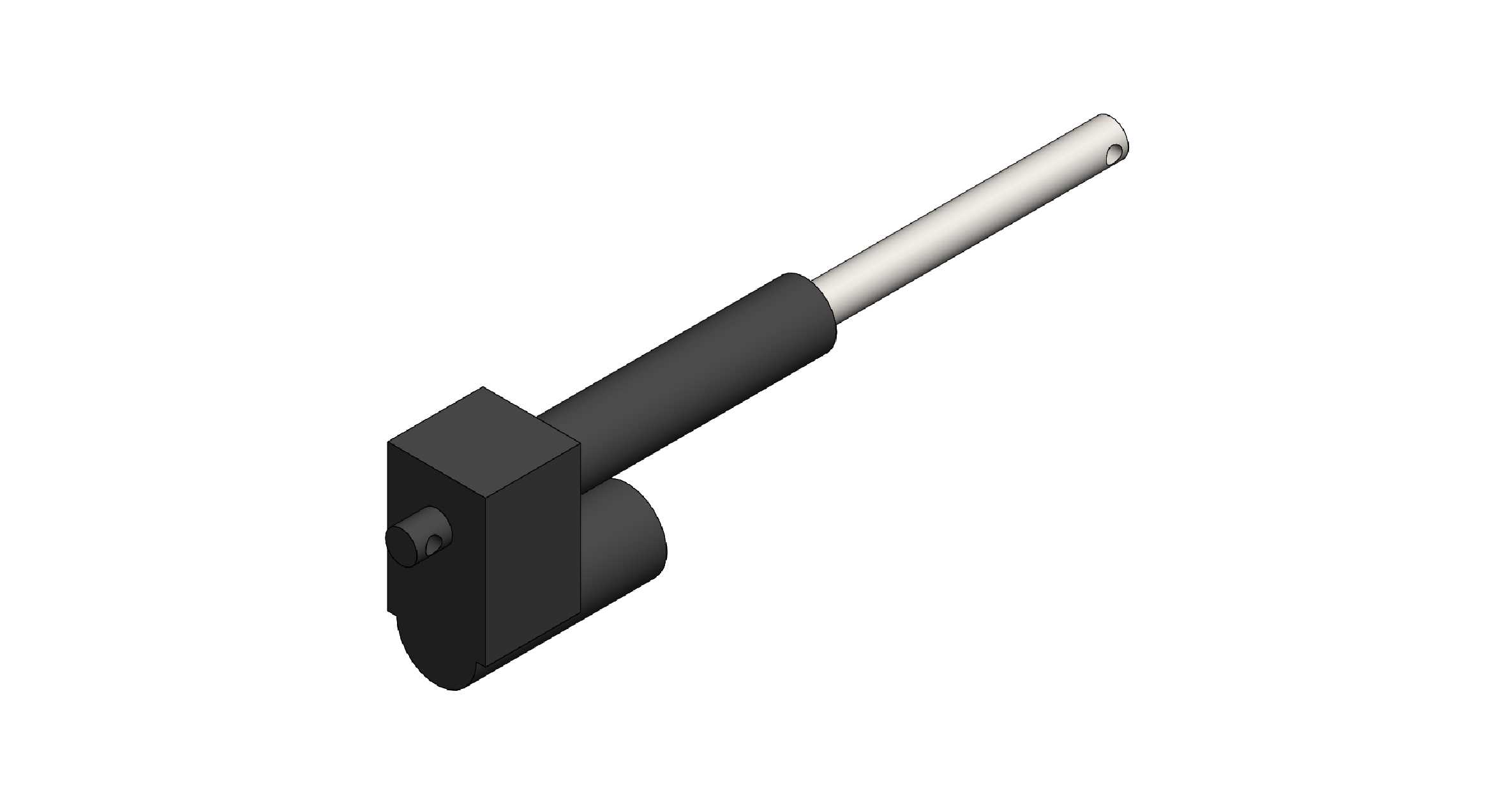

　　从安装边界来看，尾端铰接耳与伸出杆端的铰接孔采用统一的销轴配合尺寸，伸出杆为表面硬质氧化处理的圆柱金属杆，缩回状态下整体外伸长度较短，12英寸行程对应的完全伸出状态下，杆体的支撑段仍保留足够的导向长度，避免满行程时杆体出现悬臂挠曲。驱动电机侧置布局，与推杆筒体呈垂直排布，相比同轴式推杆，这种布局在安装时对轴向空间的占用更小，更适合安装空间局促、轴向尺寸受限的设备改造场景。

　　功能层面，这款致动器内置了行程末端限位结构，无需外部额外加装限位开关即可实现两端位置的自动停机，内部传动采用金属齿轮减速组，配合梯形丝杠传动副，具备一定的反向自锁能力，在承受静态轴向载荷时不会出现自行回缩的问题，适合用于角度调节、位置顶升、构件开合这类需要位置保持的工况。设计时充分考虑了户外使用的防护需求，推杆筒体与基座的连接位置、伸出杆的出口位置都设置了密封结构，能够阻挡日常使用中的粉尘、溅水侵入内部传动结构，降低长期使用的维护频率。

　　在做设备配套选型时，需要注意其铰接点的安装间距预留，尾端铰接孔的中心到基座端面的距离是固定安装尺寸，伸出杆端的铰接孔中心到杆端端面的距离也为固定值，做安装支架设计时需要避开侧置电机的外轮廓，避免运动过程中出现结构干涉。这类坚固型线性致动器相比普通轻载推杆，能够承受一定的偏载力矩，在一些无法保证完全对中安装的场景下，仍能稳定完成直线驱动动作，不会因为轻微偏载就出现杆体卡滞、传动齿损坏的问题。
