适配机器人嵌入式应用的ITX主板结构建模

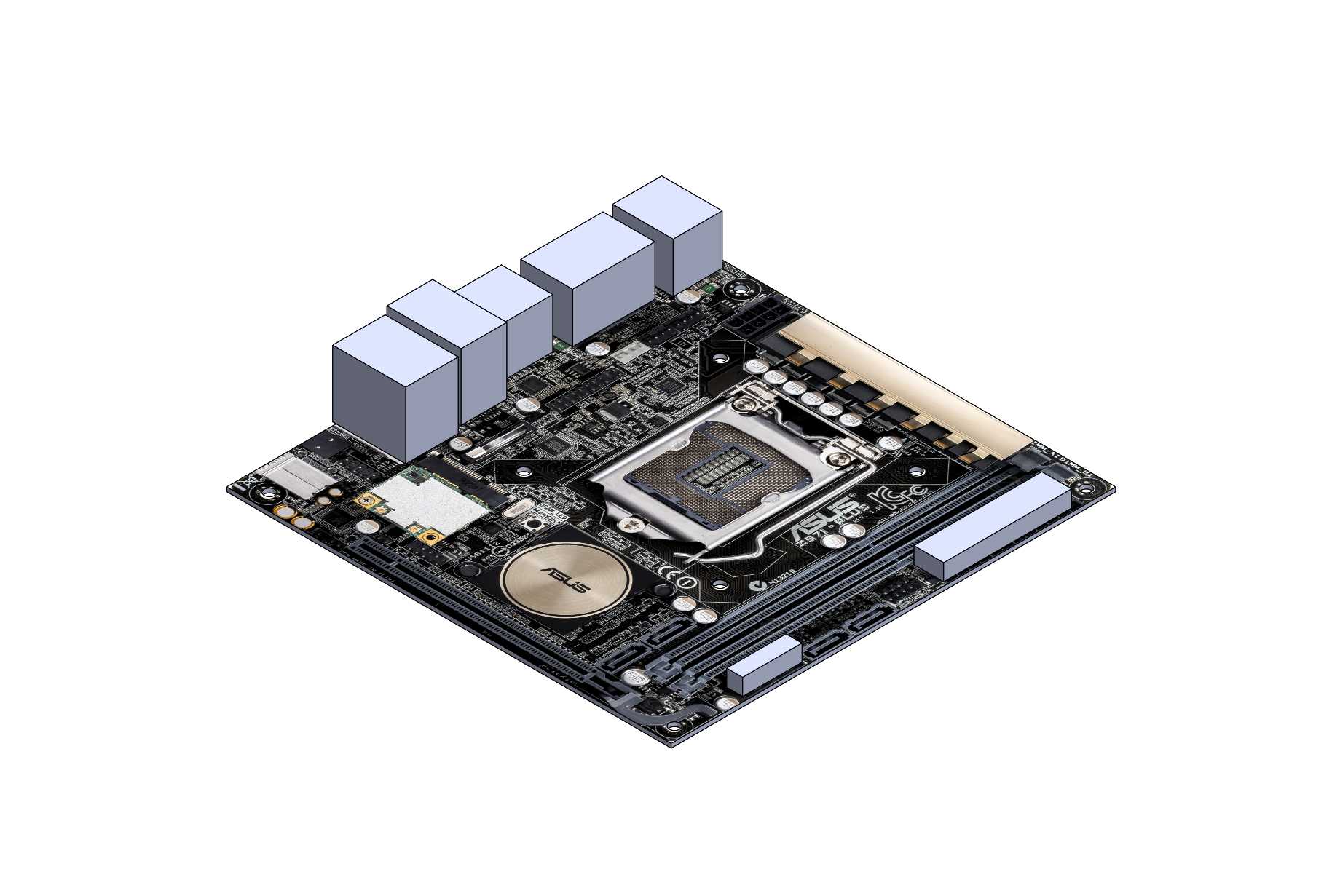

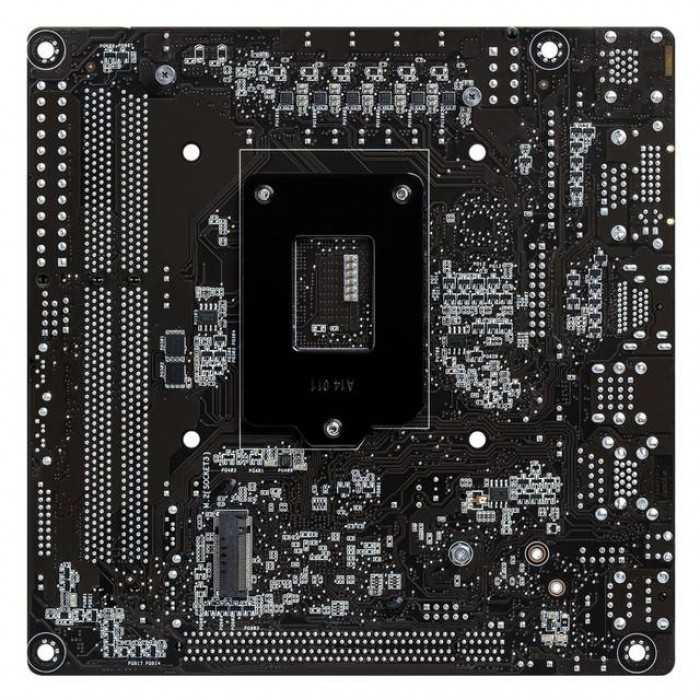

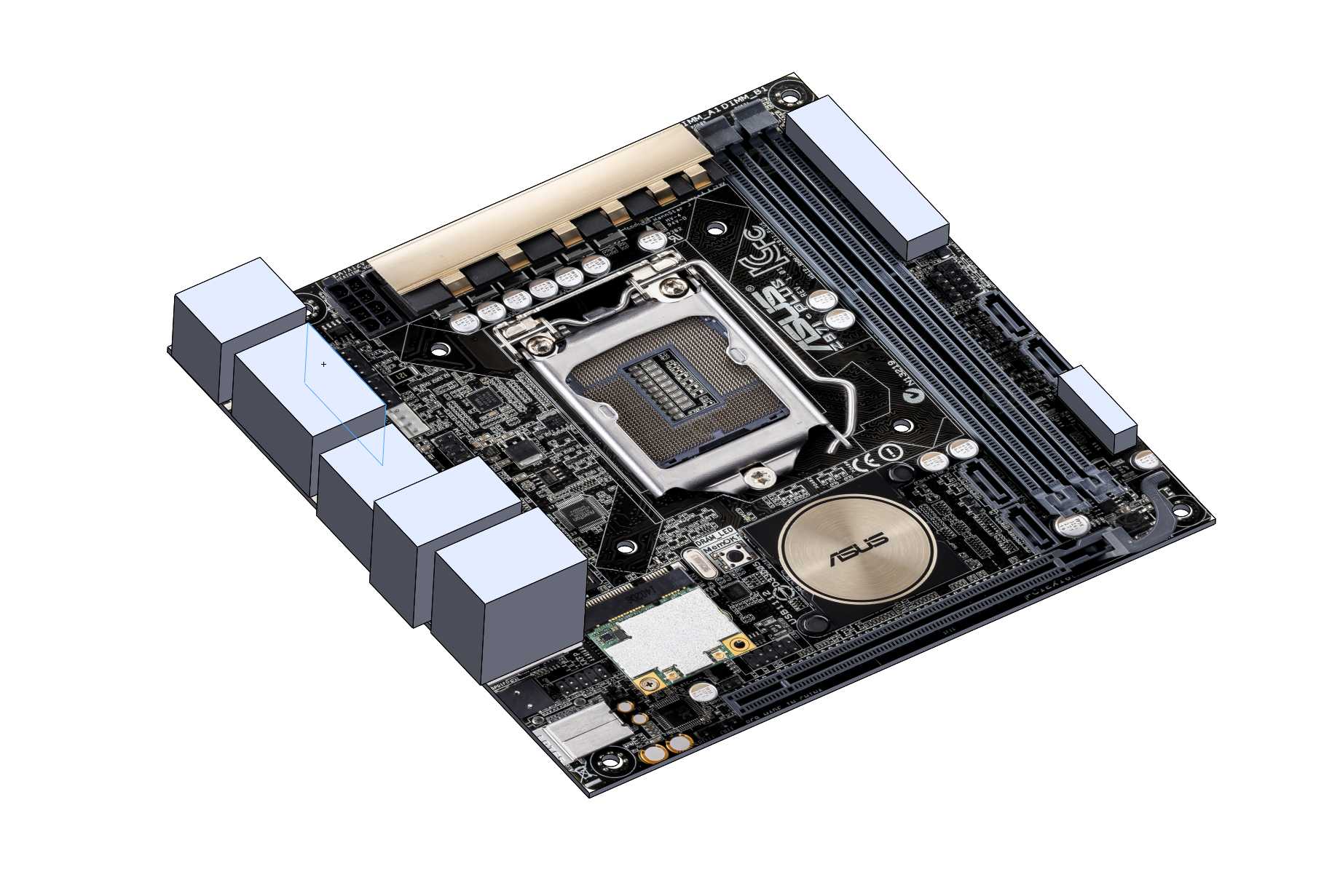

　　做小型移动机器人本体结构设计时，核心控制板的选型与结构适配往往是容易被忽略的环节，很多初期方案直接照搬台式机主板的安装逻辑，最后要么因为板型尺寸超差挤占电池与传动机构的安装空间，要么因为散热件干涉导致外壳合模失败，甚至出现安装孔位错位不得不二次返工切割机架的问题。这款ITX规格主板的结构建模，完全围绕小型嵌入式机器人的实际装机需求展开，建模过程中没有照搬消费级主板的全尺寸细节，而是优先提取结构设计阶段必须的安装边界、接口凸台高度、散热组件避让空间等核心参数，避免无关细节占用过多装配资源，也方便结构工程师快速完成机架的干涉检查。从实际应用场景来看，这类板型多用于轮式巡检机器人、小型教育机械臂、

　　桌面级自动化终端这类对安装空间有严格限制的设备，相比常规ATX主板，它的板型轮廓控制在极小的矩形范围内，板边预留的固定孔位完全匹配工业铝型材机架的通用安装孔距，不需要额外设计转接板就能直接固定在机架的安装平面上，能有效压缩控制舱的整体体积。建模时特意还原了板载元件的实际凸起高度，包括内存插槽、供电模块散热片、侧边接口的突出尺寸，尤其是CPU区域的安装边界，完全匹配常用薄型下压散热器的安装尺寸，明确标注了散热器的最大允许高度，避免结构设计时出现散热件与上盖、电池模组的干涉问题。板上的定位孔全部按照实际装机的公差要求做了偏移预留，孔位周边留出了足够的螺丝头沉台空间，不会出现螺丝拧紧后顶到板背走线的问题。

　　侧边IO接口的位置与凸台高度也做了精准还原，方便设计外壳时准确开出对应接口的避让窗口，不需要反复核对实物调整开口位置。对于嵌入式设备来说，主板的结构建模精度直接影响整个控制舱的布局效率，这个模型没有做多余的外观美化，所有尺寸都服务于结构装配需求，不管是做前期的机架布局验证，还是做整机的装配干涉检查，都能直接导入装配体使用，不需要二次修整模型。另外建模时也考虑到了走线空间的预留，板边与机架安装梁之间留出了足够的走线间隙，供电线、信号线可以顺着板边的空隙排布，不会被板体或固定螺丝挤压破损，供电模块的散热片位置也避开了常规的走线区域，不会出现线材长期接触高温元件加速老化的问题。
