MDC1230有刷直流电机控制器结构设计

这款MDC1230有刷直流电机控制器，是面向小型直流动力系统开发的驱动控制单元，在水下自主航行器、无人潜航器以及陆地巡检机器人、小型移动作业机器人的动力系统中应用广泛，这类场景对驱动单元的体积、持续带载能力、控制接口兼容性都有较为严苛的要求。从功能特性来看，该控制器最高支持30V直流电压输入，峰值输出电流可达80安培，能够满足短时间大扭矩输出的动力需求，连续输出电流稳定在50安培，适配长时间持续运行的作业工况，不会因为持续带载出现过热降频影响设备运行的问题。控制层面支持串行通讯、CAN总线两种主流的控制输入方式，能够适配不同架构的机器人主控系统，不需要额外增设协议转换模块，降低整套动力系统的布线复杂度与硬件成本，同时预留的脚本引擎接口，支持用户根据实际作业场景自定义控制逻辑，比如针对水下潜航器的定深推进、陆地机器人的爬坡扭矩补偿这类特殊需求，都可以通过脚本配置实现，不需要额外修改主控程序。

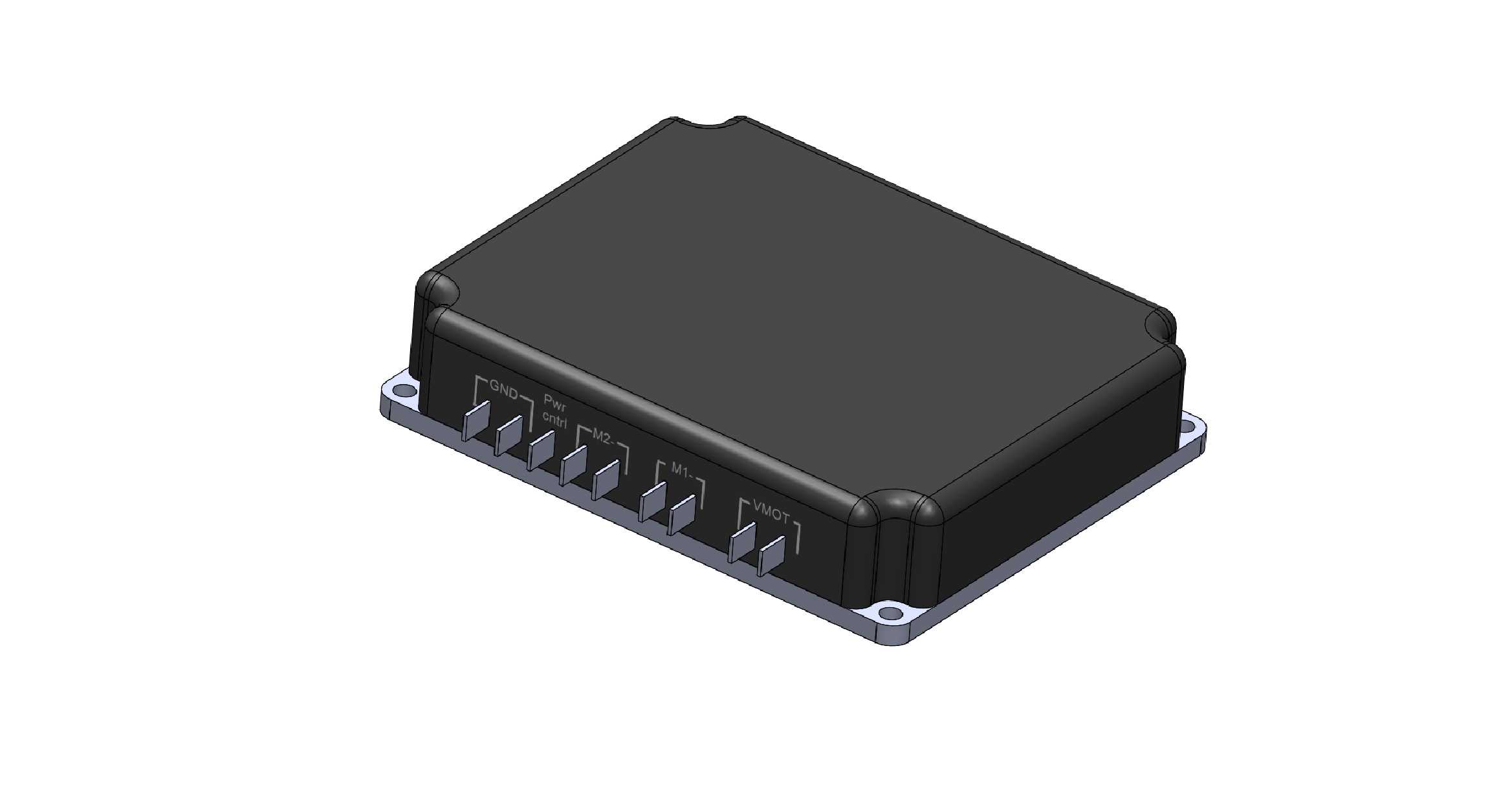

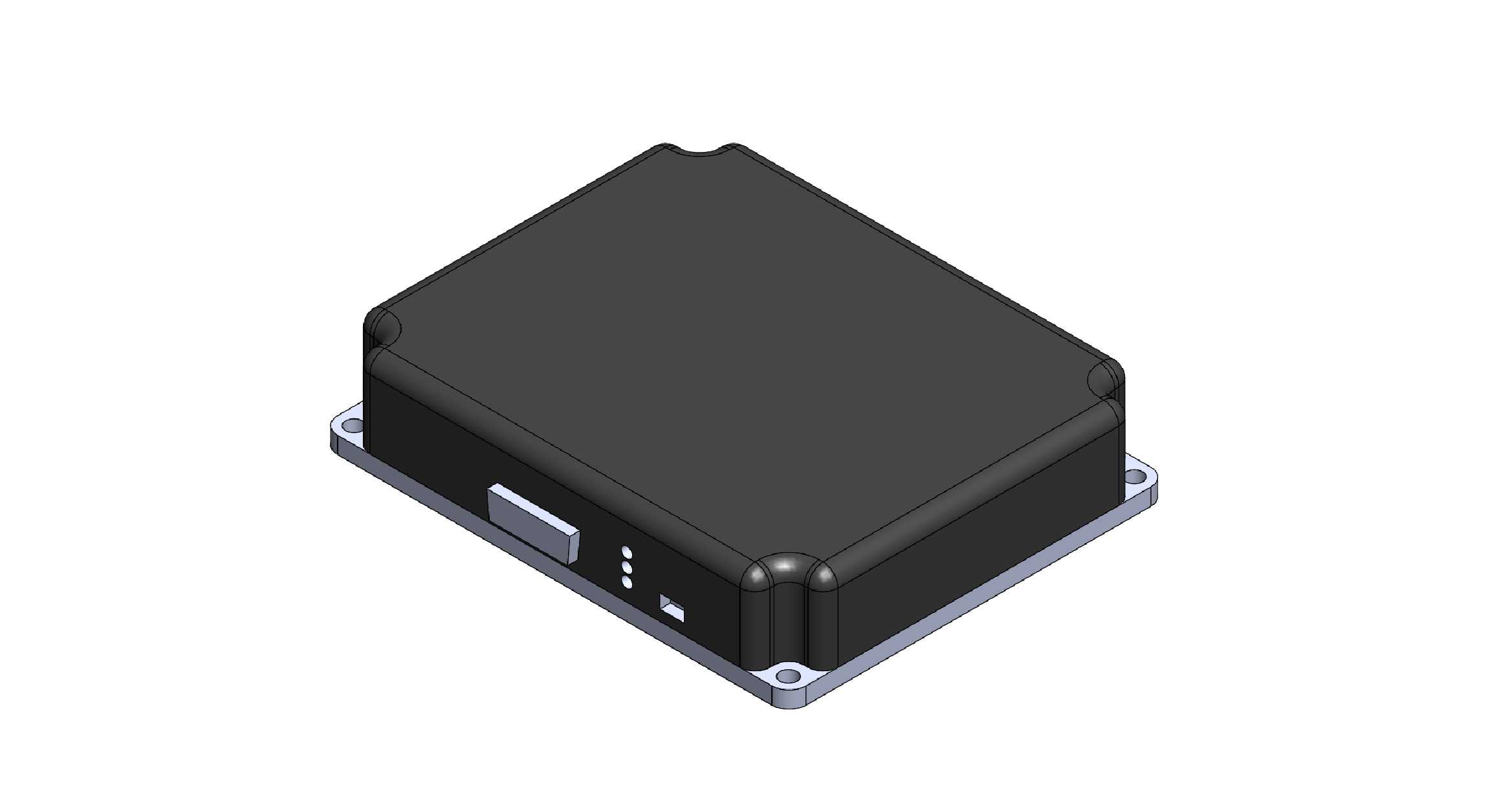

从设计思路来看，整体采用密封式矩形壳体结构，壳体边角做圆弧过渡处理，既能够提升壳体的结构强度，在受到外力磕碰时避免应力集中导致壳体开裂，也能减少安装时尖锐边角对操作人员、配套线缆的划伤。接线端子统一布置在壳体单侧，所有信号端子、功率端子都做了清晰的标识区分，现场接线时可以快速对应引脚定义，减少错接概率。壳体两侧延伸出带安装孔的固定耳，安装孔的位置、孔径都按照工业级电控模块的通用安装规范设计，能够直接适配大部分小型机器人的电控舱安装位，不需要额外设计转接支架。

安装边界层面，壳体整体为扁平化设计，厚度控制在较低水平，能够适配空间紧凑的电控舱安装环境，固定耳的安装面与壳体底面保持齐平，安装时可以直接贴合安装基板，保证固定的稳定性，同时壳体底部与安装面贴合后也能辅助散热，提升长时间大负载运行时的散热效率。接线端子的引脚间距预留了足够的操作空间，即使使用带绝缘护套的接线端子，也不会出现相邻引脚干涉的问题，功率引脚与信号引脚之间做了物理分隔，减少大电流走线对弱信号的干扰，提升控制信号的稳定性。
