Garmin Lite V3激光测距雷达结构设计

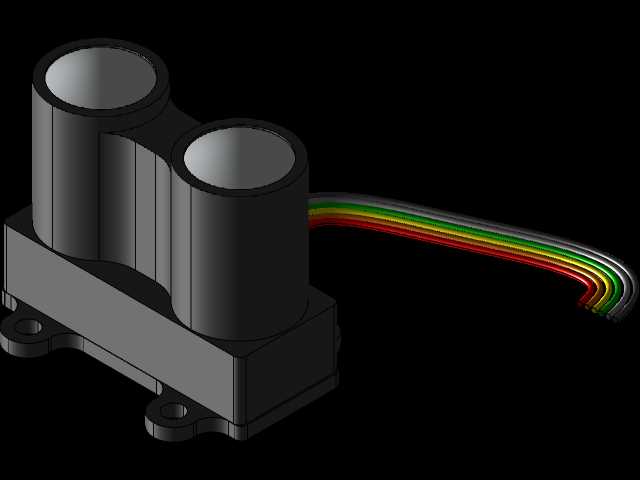

　　这款激光测距装置的三维结构完全参照实物测绘完成，所有安装孔位、外形轮廓、接口位置都经过实物尺寸校验，可直接作为结构设计参考、安装适配校核的基准使用。从实际工程应用场景来看，这类小型激光测距单元的适配范围极广，在小型移动机器人领域，可作为近距离避障检测的核心传感部件，安装在机器人底盘前侧、侧方位置，实时检测行进路径上的障碍物距离，为路径规划算法提供实时距离数据；在无人机定高、低空避障场景中，凭借轻量化的结构优势，不会给飞行平台带来过多负载负担，可快速获取对地高度、前方障碍物距离信息；在智能仓储的物料定位、AGV小车的站点停靠检测场景中，也能通过非接触式测距实现精准的位置判断，替代传统接触式限位开关，减少机械碰撞带来的设备损耗。

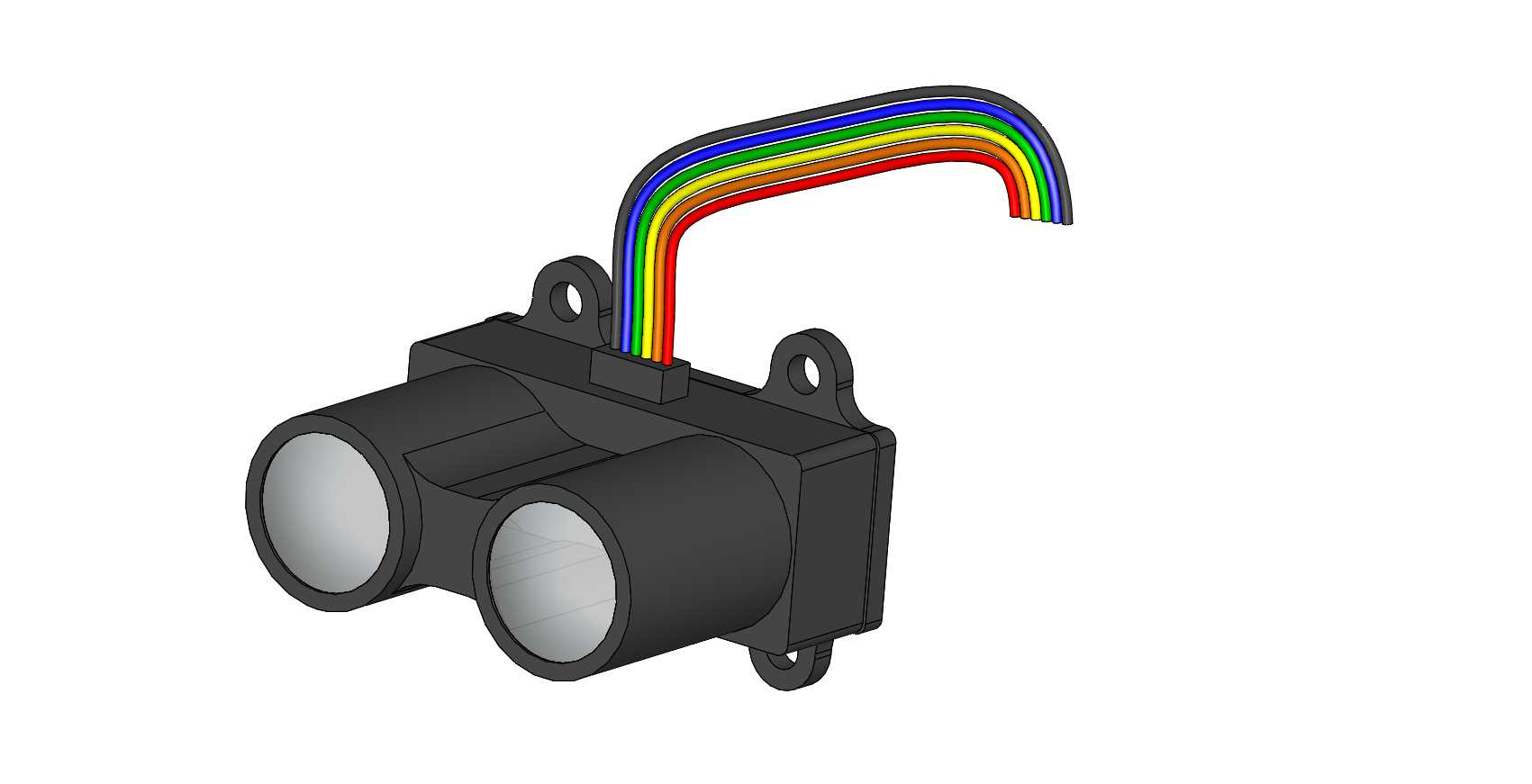

　　从功能特性来看，该装置采用双镜头同轴布局，发射与接收镜头分置在壳体前端，这种布局能最大程度压缩光学路径的结构占用空间，同时保证测距光束的发射与接收角度匹配，减少杂散光干扰。出线端采用多色排线直出设计，不同颜色线芯对应电源、信号输出、接地等不同功能定义，方便工程人员现场接线时快速区分线序，无需额外查阅线序定义表就能完成接线作业，减少现场调试的接线错误率。

　　设计思路上完全围绕小型化、易安装的工程需求展开，壳体采用一体化注塑成型的结构形式，将镜头安装位、固定安装耳、出线防护结构整合在同一个壳体上，减少了装配零件数量，降低整体装配复杂度。三个带通孔的安装耳分别布置在壳体的上侧、侧方、底部位置，不同方向的安装孔位可以适配多种安装场景，不管是卧式贴装在设备安装面上，还是侧装在设备立板上，都能找到对应的固定孔位，无需额外设计转接安装板。安装孔的孔径、孔位间距都经过实物校验，能匹配常用的M2、M2.5规格固定螺丝，安装时直接按照孔位打孔锁附即可，不需要二次调整孔位。

　　从安装边界尺寸来看，整体外形为紧凑的方块状结构，双镜头突出于壳体前端面，安装时需要在前端预留足够的镜头通光空间，不能有结构件遮挡镜头的发射与接收视场，否则会直接影响测距精度。出线端的排线带有一定的弯折半径，布线时需要预留足够的走线空间，避免排线过度弯折导致线芯断裂，排线引出方向可以根据实际安装需求调整弯折角度，适配不同方向的走线布局。整个装置重量仅26克，对安装载体的负载要求极低，哪怕是负载能力有限的小型微型机器人、轻量化无人机平台，也能轻松搭载，不会因为额外负载影响设备的正常运行。
