低成本旋转式二维激光测距扫描装置

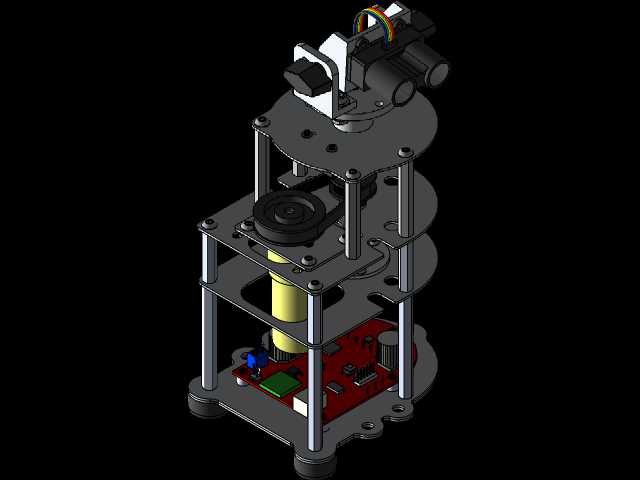

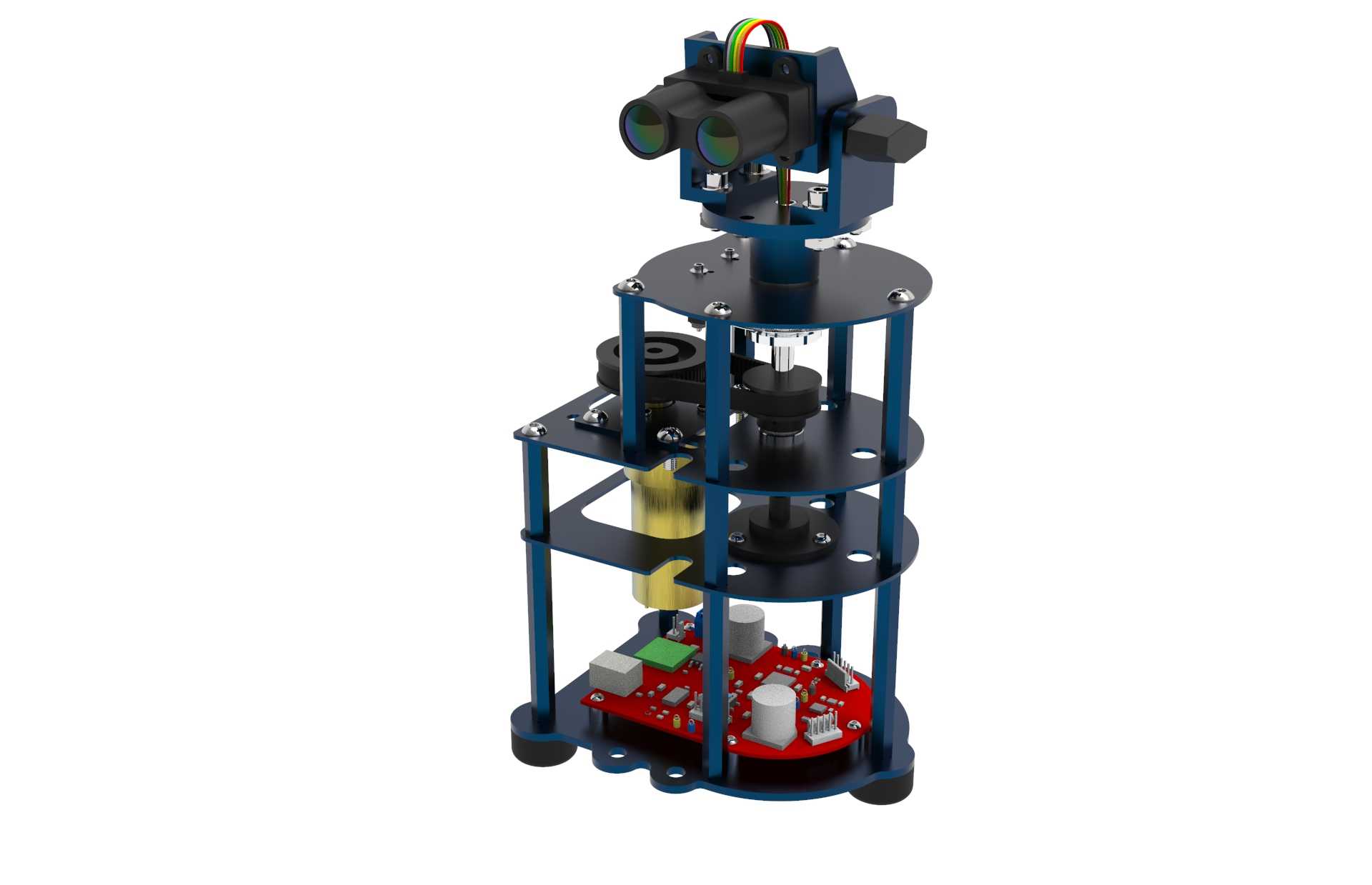

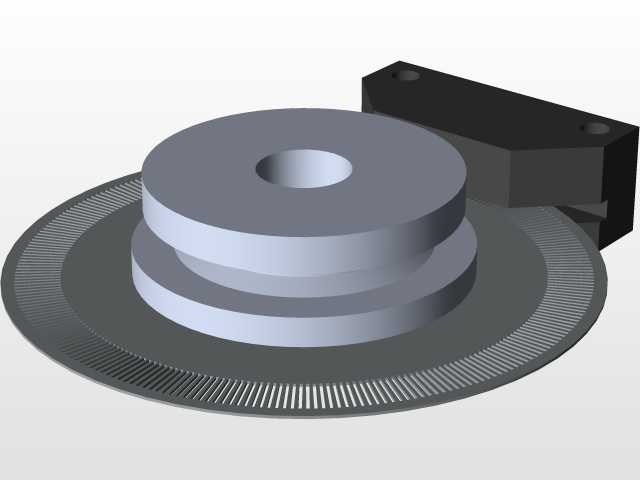

　　该二维激光扫描测距装置采用层叠式立柱框架结构，整体为立式圆柱布局，底部设置带安装孔的圆形底板，可直接通过紧固件固定在各类移动载体、固定检测工位的安装平面上，安装边界清晰，底板预留的沉孔可适配M3规格紧固件，安装时无需额外制作转接板，能快速适配AGV小车、服务机器人、小型巡检设备的顶部安装位，不会占用过多设备内部空间。装置核心的旋转扫描头位于整机最顶端，搭载双光路激光发射与接收模组，可实现水平方向360度全周扫描，测距数据通过旋转传输结构传递至下层控制电路，避免旋转过程中走线缠绕问题。旋转驱动部分集成在中部层架之间，采用带编码器的直流驱动元件配合传动结构，可实时反馈旋转角度信息，配合测距模组的距离数据完成周边环境的二维点云构建，

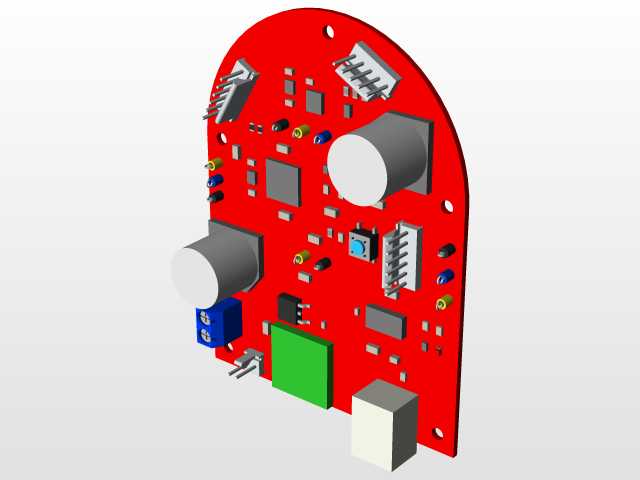

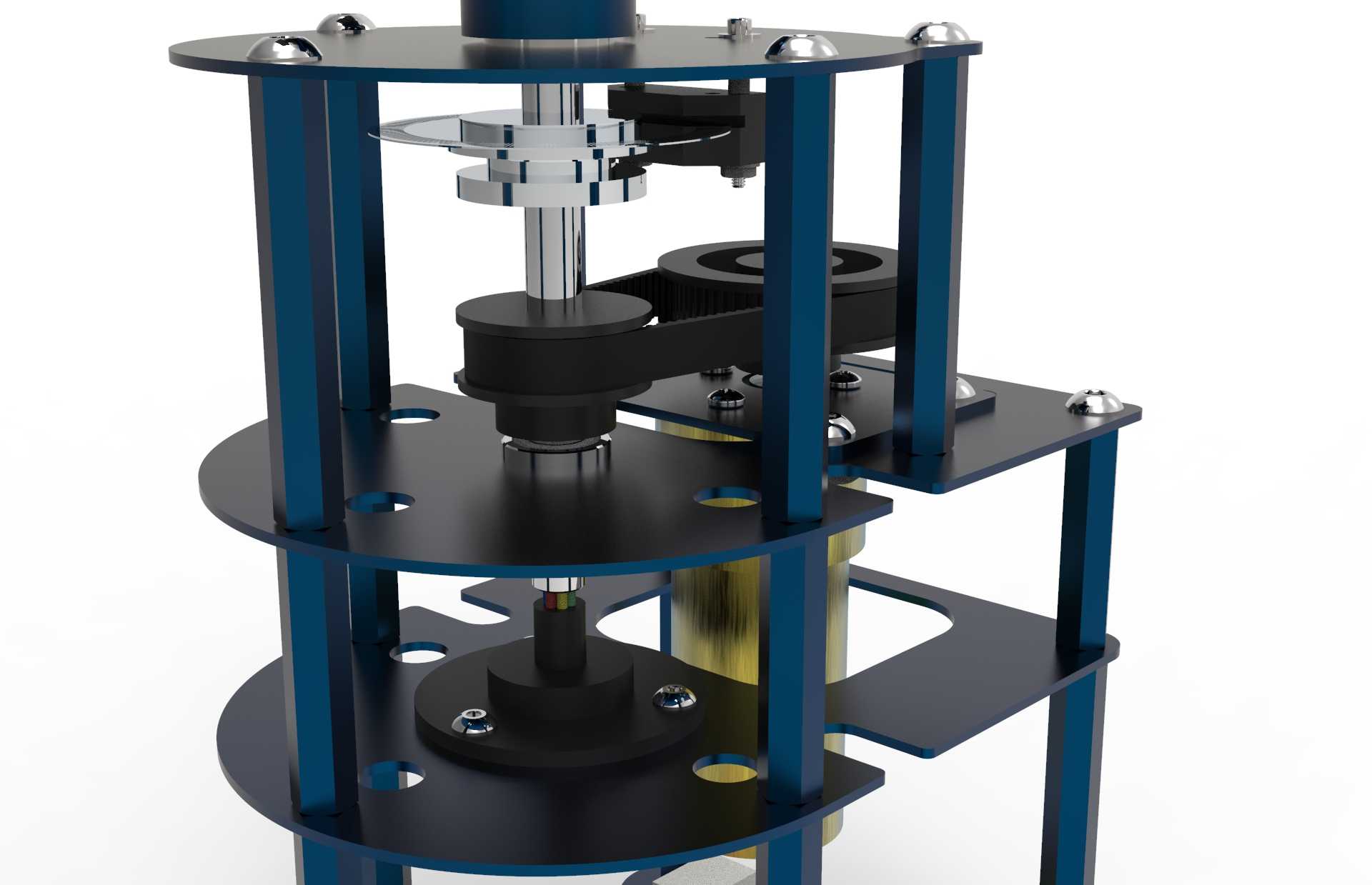

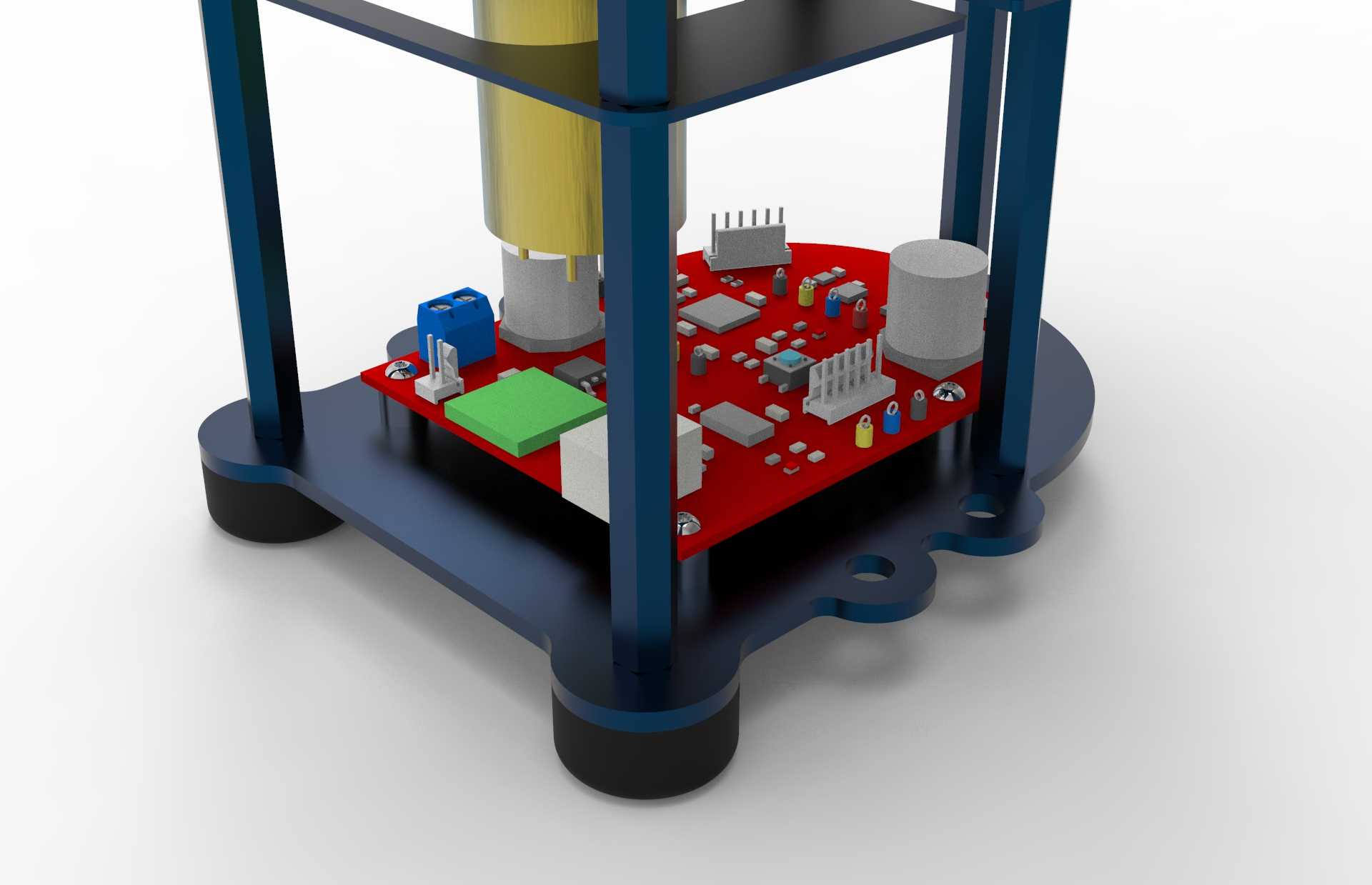

　　满足低速移动场景下的障碍物检测、轮廓扫描、空间建图需求。结构设计上采用多层圆形安装板配合支撑立柱的组合形式，每层板的安装位都做了定位止口设计，装配时可快速对齐各层组件的同轴度，降低装配调试难度；中部设置的滑环组件可实现旋转部分与固定部分的电源、信号持续连通，支持长时间连续旋转工作，不会出现线缆扭断、信号中断的问题。底层安装板上集成了定制化控制电路板，板载电源处理、信号采集、电机驱动等电路模块，所有电子元件都做了高度适配，安装后不会超出层架边界，避免旋转部件与电子元件发生干涉。装置的光学模组部分做了俯仰角度固定设计，针对近距离二维扫描场景优化了光路角度，无需额外调整俯仰结构即可覆盖常用的地面障碍物检测高度范围，

　　在室内低速移动设备上使用时，可有效检测10米半径范围内的障碍物轮廓，为设备的自主避障、路径规划提供可靠的环境数据支撑。整机的结构件多采用标准紧固件连接，大部分金属件可通过常规机加工方式制作，电子部分采用模块化设计，替换维修时可单独拆解对应层的组件，无需完全拆解整机，日常维护成本较低。
