电子开关输送用皮带输送机三维设计

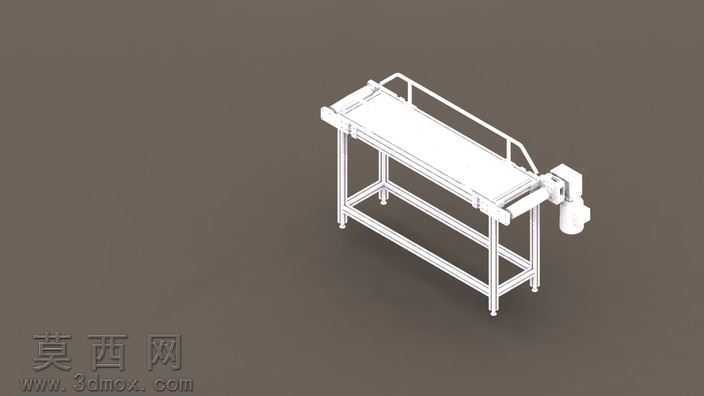

本模型为针对单重约10公斤电子开关搬运场景设计的皮带输送机，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现了设备的整体结构与细节特征。模型整体采用方管焊接机架结构，建模时通过拉伸、切除、焊件等特征完成机架主体搭建，机架底部配置可调式支撑脚，可通过螺纹调节实现设备水平度校准，适配不同平整度的车间安装地面，机架侧面设置有单侧防护栏杆，采用圆管弯折成型，通过焊接特征与机架主体连接，可避免输送过程中物料从侧边滑落，提升设备运行安全性。输送部分采用平型皮带作为承载构件，建模时通过曲面拉伸、加厚特征生成皮带模型，两端配置传动滚筒与改向滚筒，滚筒采用轴类零件建模逻辑，通过旋转凸台特征完成主体构建，表面添加滚花纹理特征以提升与皮带的摩擦力，避免运行过程中出现皮带打滑问题；驱动端配置减速电机与安装支座，电机模型还原了接线盒、输出轴、安装法兰等细节结构，通过配合关系将电机输出轴与传动滚筒实现同轴连接，还原真实的动力传递路径。渲染阶段采用哑光工业白作为机架、护栏、滚筒的基础材质，皮带采用深灰色哑光橡胶材质，电机部分采用银灰色金属漆搭配深灰色散热筋纹理，背景选用中性深灰色调，通过三点布光方案突出设备的结构轮廓，阴影参数调整为软阴影模式，避免生硬阴影遮挡设备细节，最终渲染效果清晰呈现设备的整体形态与各部件的装配关系。设计思路围绕10公斤级电子开关的平稳输送需求展开，整体结构紧凑简洁，机架采用标准化方管型材降低加工成本，输送宽度与长度适配电子开关的尺寸规格与工位间输送距离，单侧护栏的设计既满足物料防掉落需求，又方便操作人员从另一侧取放物料，驱动端侧置的布局可减少设备端部占用空间，适配车间狭小区域的安装需求，模型各部件均保留完整建模特征，可直接用于工程图导出、结构干涉检查与后续优化调整。
