双锥块链式物料输送设备结构设计

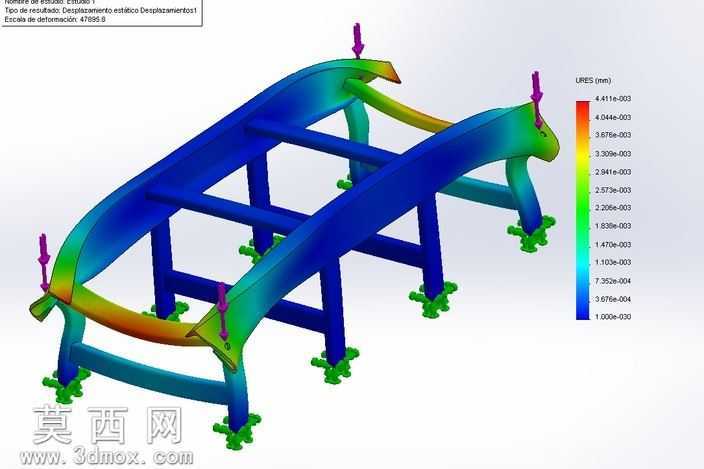

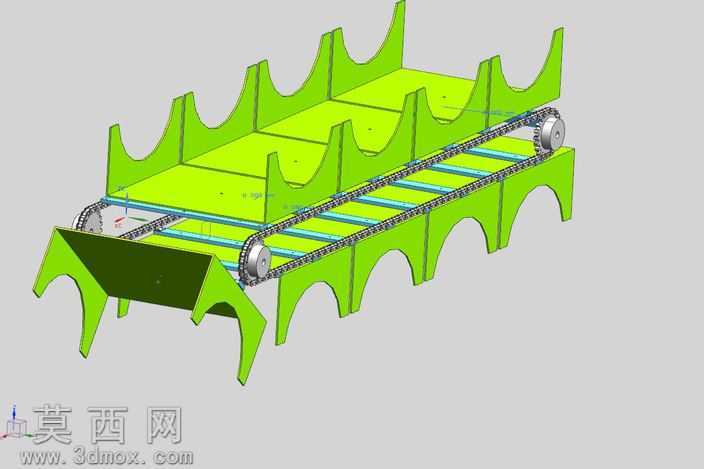

本作品为双锥块链式输送机的三维结构设计，建模阶段优先完成整体功能框架的搭建，首先确定设备的核心输送逻辑：采用双侧链条同步驱动的传动方案，沿输送方向等距布置带弧形承托结构的双锥块载具，适配特定外形工件的平稳承托与定点输送需求。建模过程中先完成主支撑框架的结构绘制，框架采用型材拼接的支撑形式，底部设计多组弧形落地支撑脚，分散设备承重同时保证放置稳定性，框架两侧预留链轮安装位，主动链轮布置于设备出料端，配套张紧调节结构，可根据链条使用磨损情况调整张紧度，避免传动打滑或跳齿。载具部分的建模重点匹配待输送工件的外形轮廓，每片双锥块挡边均做圆弧过渡处理，既避免工件输送过程中出现磕碰划伤，也能对工件形成侧向限位，防止输送过程中工件偏移掉落；载具通过连接座与双侧链条固定，随链条做循环回转运动，实现工件的连续上料、输送、下料作业。材质渲染阶段，对设备主体支撑结构、载具部分赋予亮绿色工程塑料材质，模拟轻量化耐磨工装的材质表现，对传动链条、链轮赋予金属哑光材质，还原金属传动件的质感，对框架内部的承托横梁赋予浅蓝色硬质型材材质，区分不同功能部件的视觉层次，整体渲染效果清晰展示各部件的装配关系与结构细节。设计过程中重点验证了链条传动的同步性，确保两侧载具运行过程中无错位偏斜，同时校核了载具间距与工件尺寸的匹配度，保证工件放置后有足够的操作空间，也避免间距过大造成的输送效率浪费；进料端设计倾斜导料结构，引导工件顺利滑入载具承托位，出料端预留工件取出空间，适配人工或自动化设备的取料作业需求，整体结构紧凑，传动路径清晰，可直接作为同类专用输送设备的结构设计参考，也可根据实际输送工件的尺寸、重量调整载具外形、链条规格与框架尺寸，拓展适配不同的生产输送场景。
