开式索具螺旋拉紧调节构件结构设计

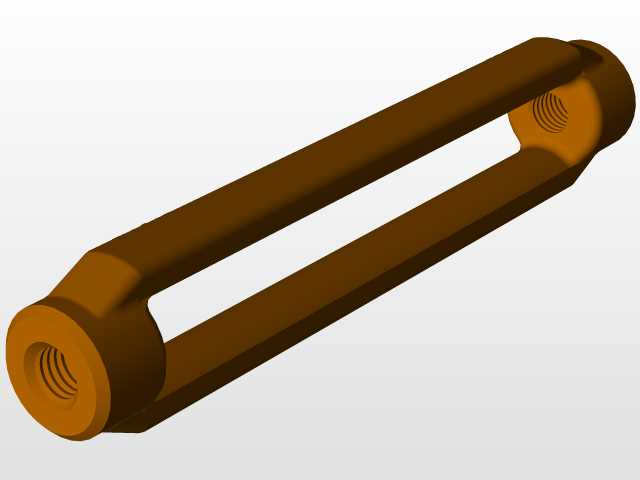

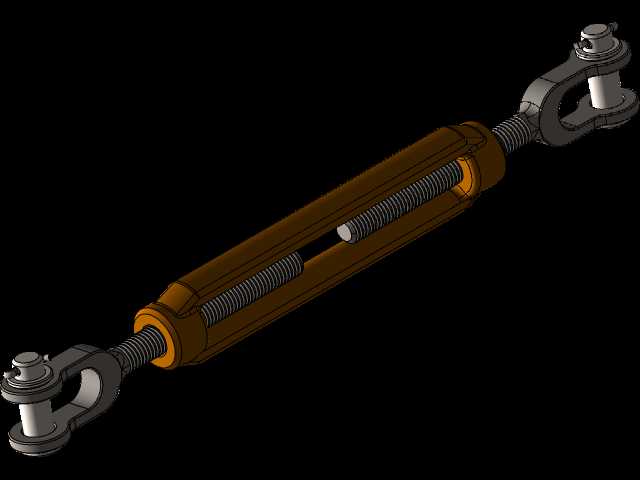

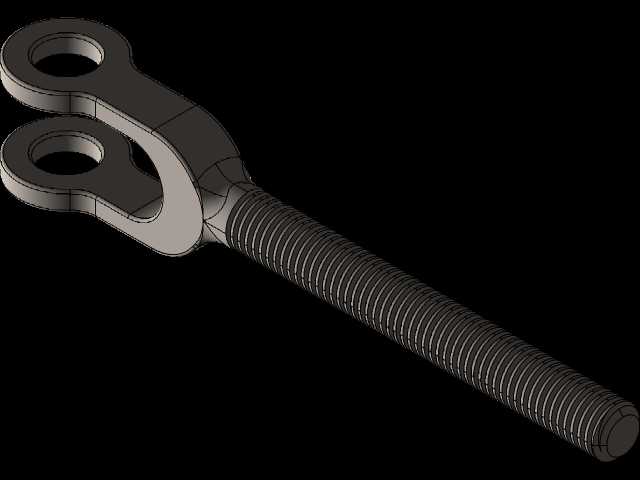

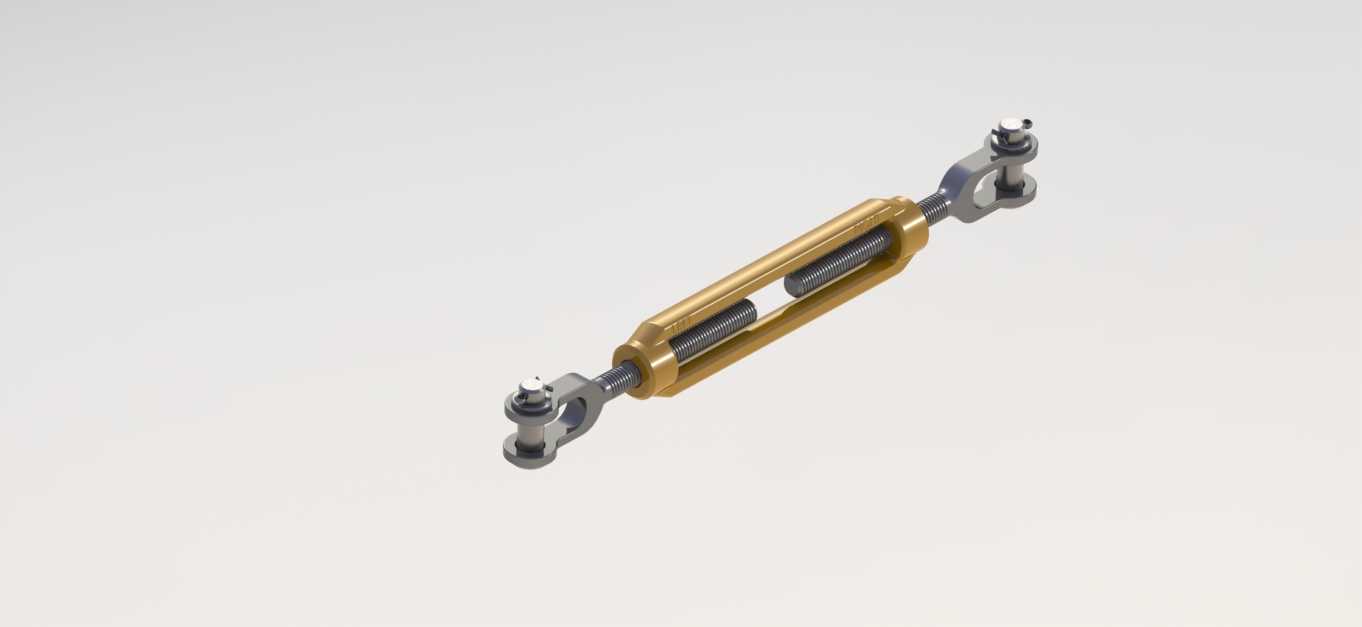

　　这类张紧调节构件常被用于索道支撑、线缆架设、舞台桁架拉接、起重吊索预紧、户外遮阳结构固定、船舶缆绳调校等需要精准控制拉索张紧度的场景，核心作用是通过两端反向螺纹的旋合行程，调整两端连接点之间的距离，以此抵消拉索使用过程中产生的松弛量，维持整套牵拉结构的预紧力稳定，避免结构因拉力不足出现晃动、垂度过大甚至连接脱开的问题。从结构设计逻辑来看，构件采用开式框体作为中间调节主体，框体两端分别加工旋向相反的内螺纹，配合两端带连接端的螺杆，转动中间框体时，两端螺杆会同步向内收进或者向外伸出，实现长度的无级调节，调节行程覆盖常规安装场景下的张紧余量需求，无需额外裁剪拉索或者增加连接垫片就能完成张紧度校准。两端的连接端采用叉形铰接结构，

　　配合销轴完成与拉索端吊耳、连接环的铰接固定，铰接结构可以自适应小角度的安装偏斜，避免拉索受载时构件承受额外的弯曲应力，保障拉力始终沿构件轴向传递，减少螺纹副的偏载磨损。设计过程中需要重点把控几个安装边界参数：首先是构件的最小闭合长度与最大伸展长度，要匹配安装点位之间的设计间距，预留足够的调节余量，既要满足安装时的初始松脱空间方便挂接，也要满足长期使用后二次张紧的行程需求；其次是两端铰接孔的孔径与销轴的配合公差，采用间隙配合保障铰接转动灵活的同时，避免配合间隙过大导致的受载冲击；中间框体的截面尺寸要匹配额定拉断载荷，通过框体的抗弯截面模量计算，保障在最大额定拉力下框体不会出现弯曲变形，同时框体中部的镂空结构既可以减轻构件自重，

　　也能方便操作人员穿入撬杆转动框体完成大拉力下的调节操作。螺纹副的设计选用梯形传动螺纹，相比普通三角螺纹拥有更好的对中性能与承载能力，螺纹旋合长度满足载荷要求，避免螺纹滑牙失效，同时螺杆端部设置限位结构，防止调节过程中螺杆完全旋出框体造成构件解体。实际选型应用时，需要根据牵拉结构的最大工作拉力选取对应载荷等级的构件，安装时先将两端螺杆调整到相近的伸出长度，保证两端螺纹旋合长度一致，避免一端螺纹旋合过短导致受载时脱扣，张紧调节完成后可以根据使用场景需求加装锁紧螺母，固定调节后的长度，防止长期受振动影响导致螺纹回转松脱。这类构件的三维建模过程中，需要重点还原反向螺纹的旋向特征、铰接部位的配合间隙、框体的圆角过渡结构，避免应力集中，同时要明确标注不同调节长度下的整体尺寸，方便安装设计时做空间干涉校验，保障构件安装后不会与周边结构件产生运动碰撞。
