径向柱塞式液压马达三维结构设计

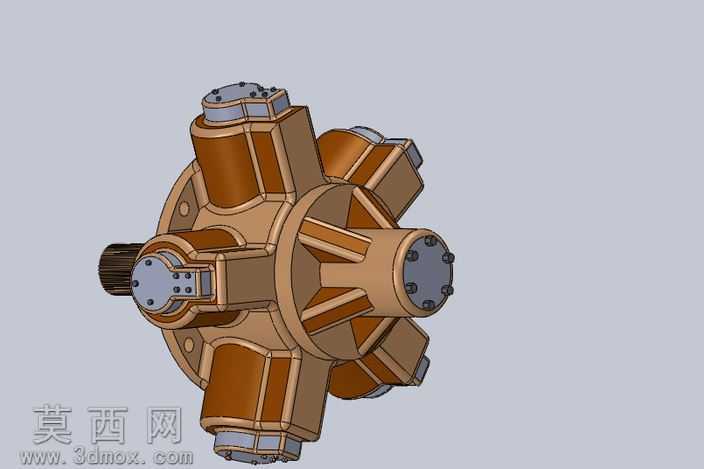

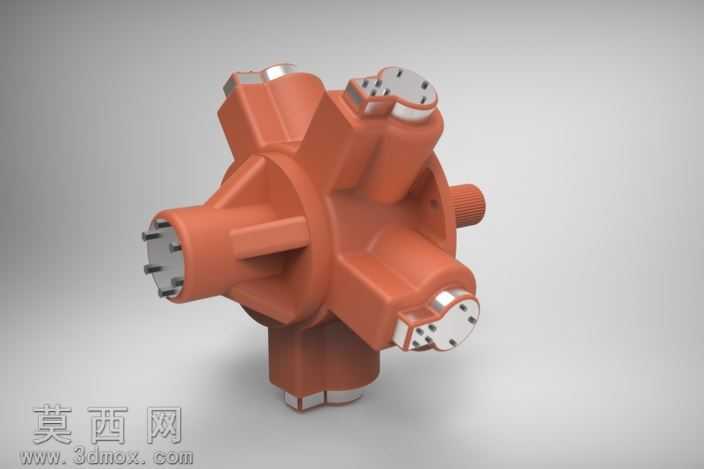

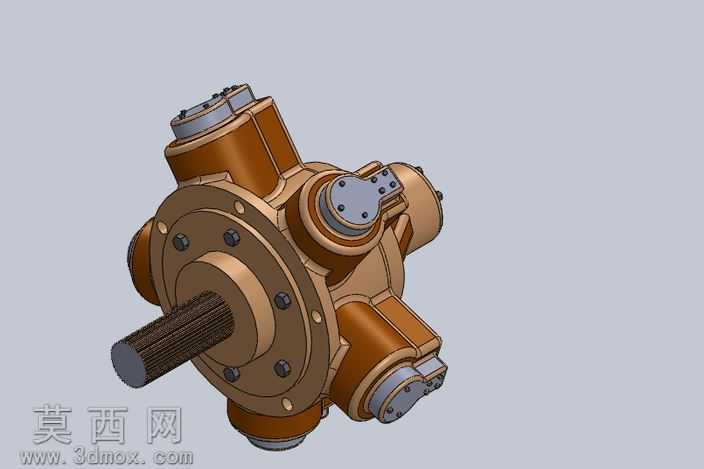

本模型采用SolidWorks进行全参数化三维建模，完整还原了径向柱塞式液压马达的整机结构与各零部件装配关系。建模过程中首先依据液压马达的工作原理搭建整体布局骨架，确定输出花键轴的中心定位、各柱塞缸体的径向分布角度与中心距参数，保证五个径向布置的柱塞组件呈等夹角圆周排布，满足液压油依次推动柱塞驱动曲轴输出扭矩的运动逻辑。模型对各部件细节进行了精细化还原：输出轴端采用标准渐开线花键结构，建模时通过方程式驱动齿形轮廓，保证花键齿的参数精度与啮合适配性；中心配流盘部分精准绘制了高低压配流窗口的位置与轮廓，还原配流过程中油道的通断逻辑；每个柱塞组件包含柱塞本体、滑靴、偏心压盖、连接螺栓等细节零件，柱塞与缸体的配合间隙、滑靴与偏心轮的贴合面都按照实际装配公差进行建模还原；壳体部分采用分体式装配结构，通过螺栓连接的端盖、密封槽结构都逐一呈现，密封沟槽的尺寸参数符合液压元件的密封设计标准。材质渲染阶段，针对不同部件的实际材质赋予对应外观属性：壳体承压部分采用铸铜材质，调整粗糙度与金属反射参数还原铸铜件的哑光金属质感；输出花键轴采用调质合金钢材质，赋予深灰色金属质感并添加细微的表面纹理模拟加工痕迹；各端盖、压盖部分采用锻钢材质，调整高光反射参数体现机加工面的光洁质感；连接螺栓采用标准发黑处理的金属材质，还原紧固件的外观特征。整体装配过程严格遵循实际装配顺序添加配合约束，柱塞与缸体添加同轴心与滑动配合，偏心轮与输出轴添加同轴配合，各连接螺栓与螺纹孔添加同轴与重合配合，保证模型可实现运动仿真，能够直观展示液压油通入后柱塞往复运动带动输出轴旋转的工作过程，模型结构完整无缺失零件，各部件间无干涉问题，可用于液压传动原理教学、产品结构展示以及后续的工程图导出、有限元分析等工作。
