内燃机燃油供给系统化油器体结构设计

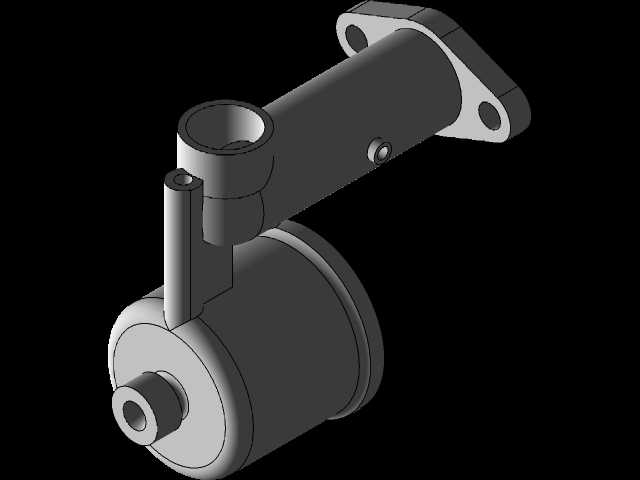

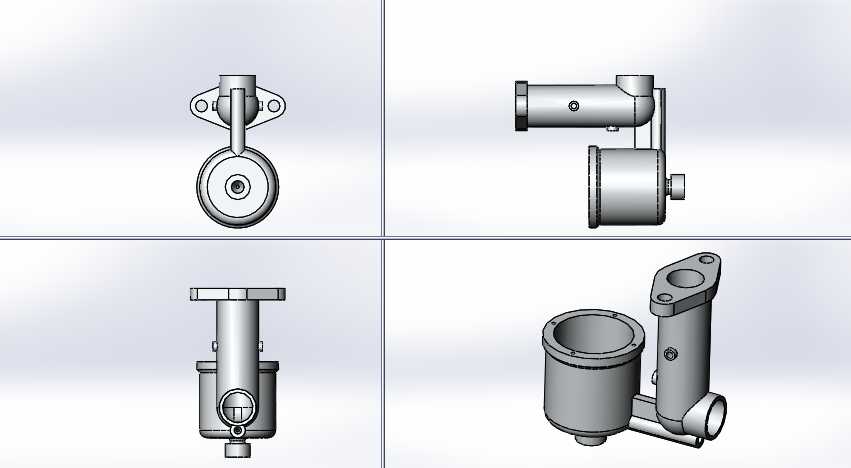

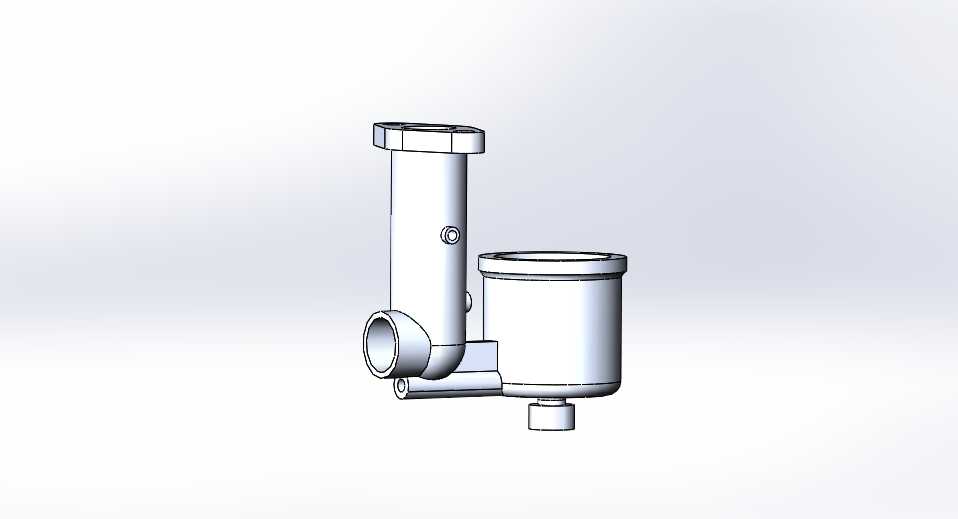

　　在小排量通用内燃机、老式摩托车、小型农用动力机械的燃油供给回路中，化油器体是承载整个燃油配比、进气导流功能的核心基体部件，所有量孔、油道、节气门安装位、进气连接法兰都集成在这个壳体之上，其结构设计的合理性直接决定了空燃比的控制精度，进而影响整机的动力输出、燃油消耗率与排放表现。从结构布局来看，该化油器体采用分体式集成铸造思路，上部设置带双安装孔的法兰连接座，用于对接内燃机进气歧管的安装面，法兰面的平面度公差需要控制在0.1mm以内，避免安装后出现漏气导致混合气浓度失准；侧向延伸的圆筒形腔体是主进气道的主体结构，气道内壁做了顺滑过渡处理，减少进气阻力，保证进气充量的充足性，腔体侧面预留的小孔是怠速量孔的安装位，

　　用于低负荷工况下的燃油供给。下部的圆柱形腔体是浮子室的安装基体，用于存储定量燃油，维持油面高度稳定，保证不同工况下供油压力的一致性，前端伸出的轴孔结构是节气门轴的安装位置，用于控制进气通道的流通截面积，匹配不同负荷下的进气量需求。设计过程中需要重点考虑各油道的连通密封性，避免出现燃油渗漏或者气阻问题，同时要兼顾安装边界的兼容性：上部法兰的两个安装孔中心距需要匹配对应机型进气口的安装尺寸，下部浮子室的外径尺寸要预留足够的周边间隙，避免与发动机缸体、周边线束管路发生干涉，侧向的怠速油道接口位置要预留调整空间，方便后期怠速工况的调校作业。不同于电喷系统的分体式供油部件布局，这款化油器体将所有功能油路、气路、

　　安装定位结构都集成在单一壳体之上，减少了外接管路的数量，降低了故障点，适配结构简单、维护成本低的小型动力设备使用场景，在园林机械、小型发电机组、老式代步摩托车等对成本敏感度较高的动力设备上应用广泛。建模过程中对各安装孔位的同轴度、结合面的平面度都做了公差匹配，壁厚设计兼顾了铸造工艺性与结构强度，避免出现壁厚不均导致的铸造缩孔缺陷，同时各转角位置做了圆角过渡，减少应力集中，提升壳体的抗振性能，适配内燃机工作过程中的高频振动工况，避免长期使用后出现壳体开裂的问题。
