入耳式单耳音频播放设备结构设计

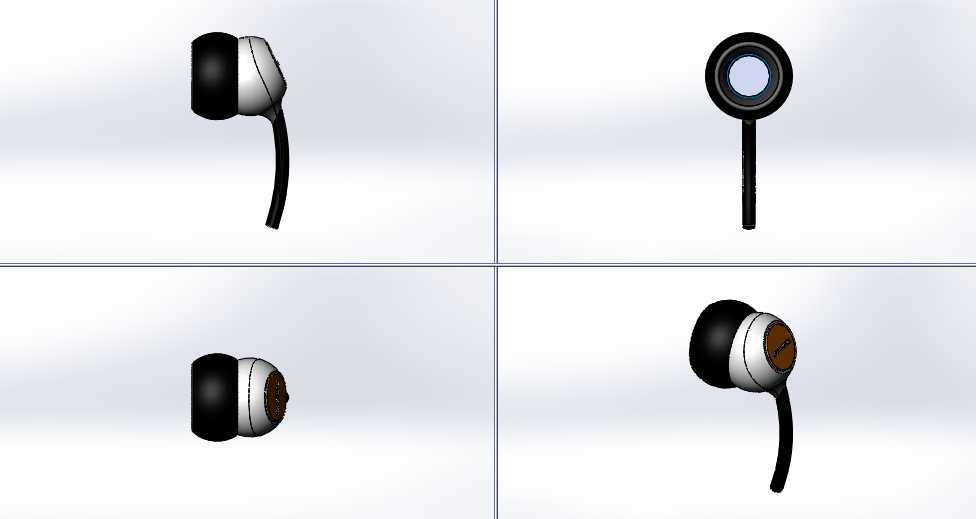

　　日常接触的入耳式单耳耳机，结构设计首先要平衡佩戴贴合度与声学输出效果，这类产品常应用在通勤通话、运动伴听、单边音频监听等场景，设计阶段需要先明确耳道接触区域的曲面弧度，避免长期佩戴产生的胀痛感。从结构拆分来看，耳机外壳分为前后两个装配腔体，前腔直接对接硅胶耳塞套，需要预留出声孔的导音通道，通道内壁要做平滑过渡处理，减少声波在腔体内部的反射杂波，后腔则用来容纳发声单元、蓝牙模块与供电组件，腔体的容积需要匹配发声单元的谐振参数，避免低频出现浑浊发散的问题。外形设计上采用类椭圆的流线曲面，贴合耳甲腔的自然轮廓，外壳边缘做R0.8以上的圆角处理，没有尖锐棱角接触皮肤，整体最大外径控制在16mm左右，腔体轴向长度不超过22mm，

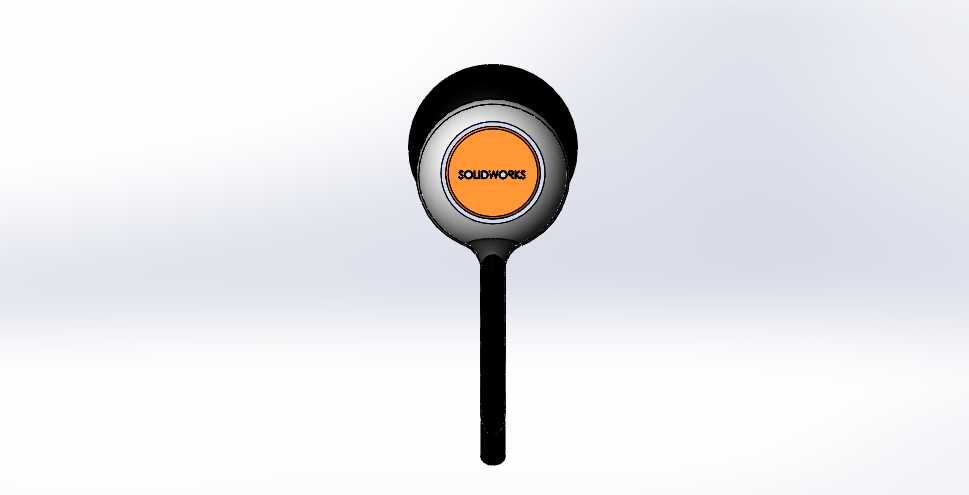

　　保证佩戴时不会突出耳廓过多，减少外部剐蹭导致的脱落风险。安装边界方面，前腔出声口的外径设计为5.2mm，适配通用尺寸的硅胶耳塞套，用户可根据自身耳道大小更换不同规格的耳塞，后腔的尾部预留0.3mm深度的环形凹槽，用来固定装饰铭牌与充电触点的密封胶圈，胶圈压缩量控制在0.15mm，既可以保证日常使用的防汗防尘效果，又不会因为压缩量过大导致装配应力长期作用在外壳上产生形变。内部结构的固定柱位置需要避开发声单元的磁路区域，柱体高度根据PCB板的安装高度做适配，螺丝锁附的扭矩控制在0.12N·m，防止塑料柱体出现滑牙断裂。设计过程中还要考虑佩戴时的受力分布，外壳与耳屏接触的区域做微弧面凸起，分散佩戴时的压力，重量集中在腔体靠近耳道的一侧，

　　利用重心贴合提升佩戴稳定性，即便是慢跑等小幅运动场景也不容易滑落。出声孔的位置正对耳道入口，偏移量不超过0.5mm，避免声波传导路径出现偏移导致的高频衰减，后腔的泄压孔开设在远离麦克风拾音孔的位置，孔位内侧贴附防尘网，既平衡腔体内外气压，又能阻挡外界灰尘进入腔体内部影响发声单元寿命。
