卡通化Q版民用喷气客机外观造型设计

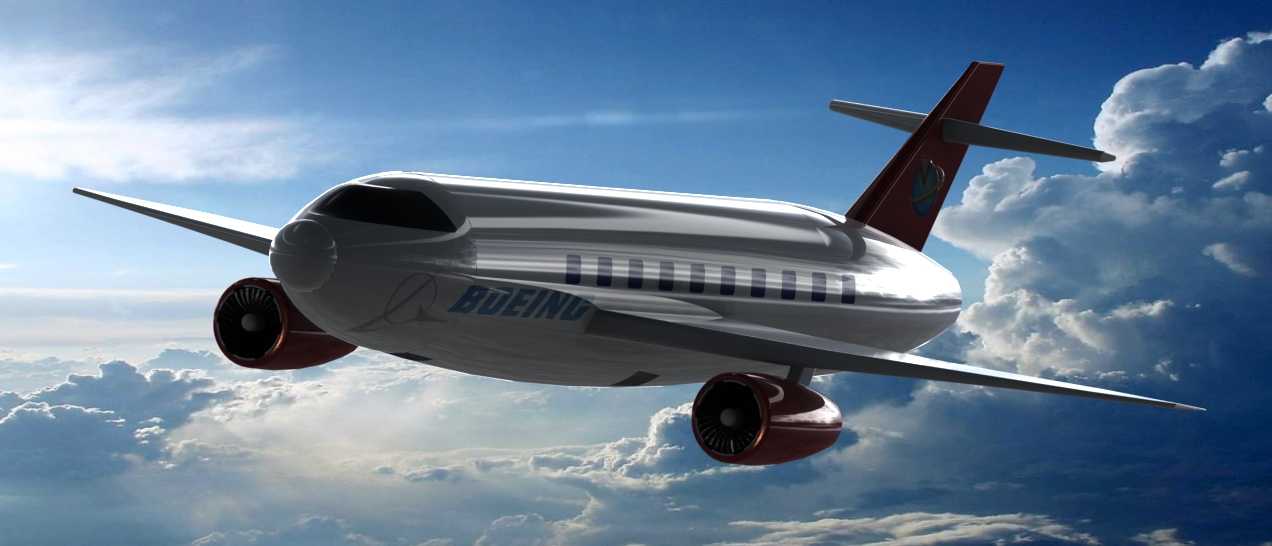

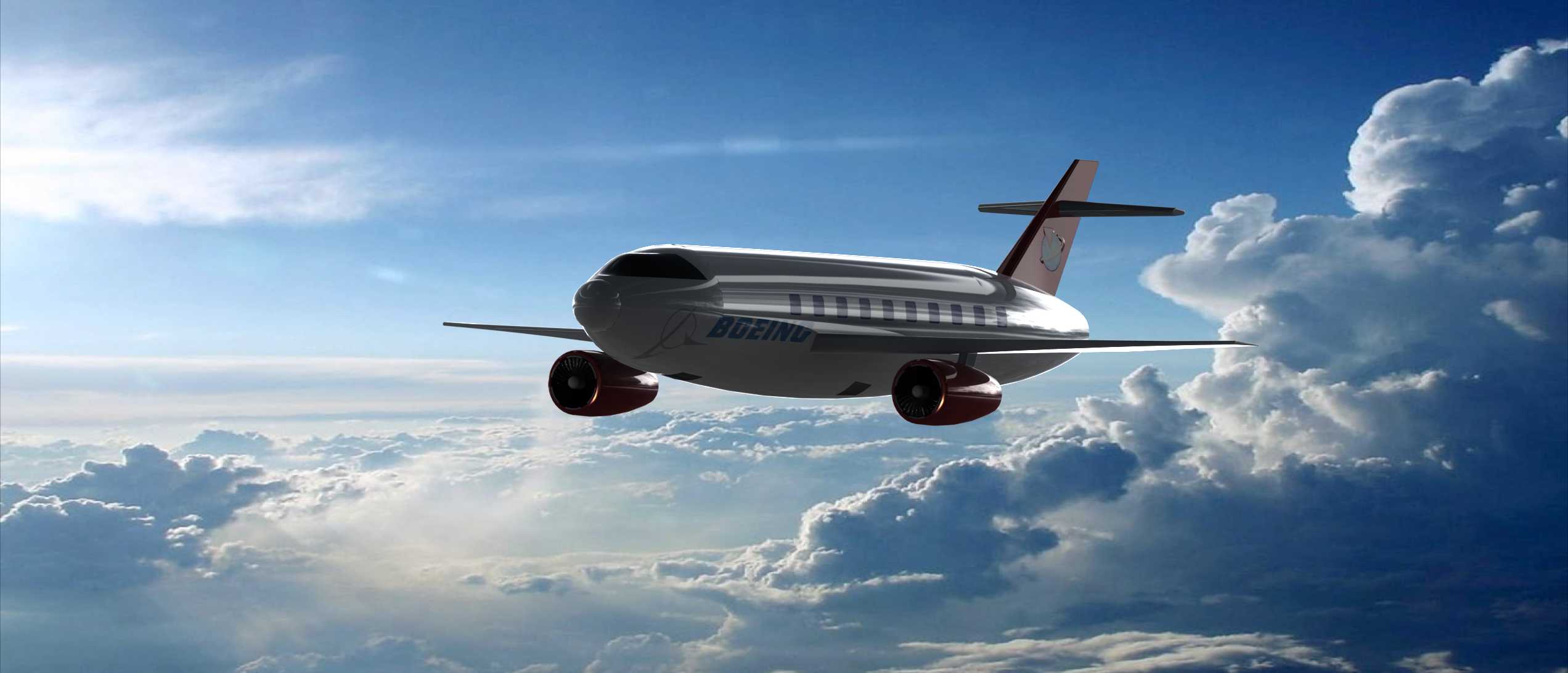

　　该款Q版喷气客机造型在常规窄体民用客机的气动布局基础上做了比例压缩调整，将机身长径比从常规民航机的约10:1缩减至3.5:1，整体轮廓做了圆角钝化处理，既保留了下单翼、翼下吊挂双发动机、T型垂尾加平尾的经典布局识别特征，又通过夸张的头身比例强化了视觉亲和力，可用于航空科普教具、文创周边衍生、主题展陈道具的结构设计参考。从实际应用场景出发，这类缩比卡通化飞行器模型常被用于青少年航空研学活动的展示载体、民航主题商业空间的美陈装置，以及航空类文创产品的结构原型，设计过程中需要兼顾造型辨识度与结构可实现性。机身主体采用旋成体基础曲面做变形设计，机头部位做了球形化过渡，取消了常规客机尖锐的雷达罩造型，驾驶舱风挡区域做了一体化曲面处理，

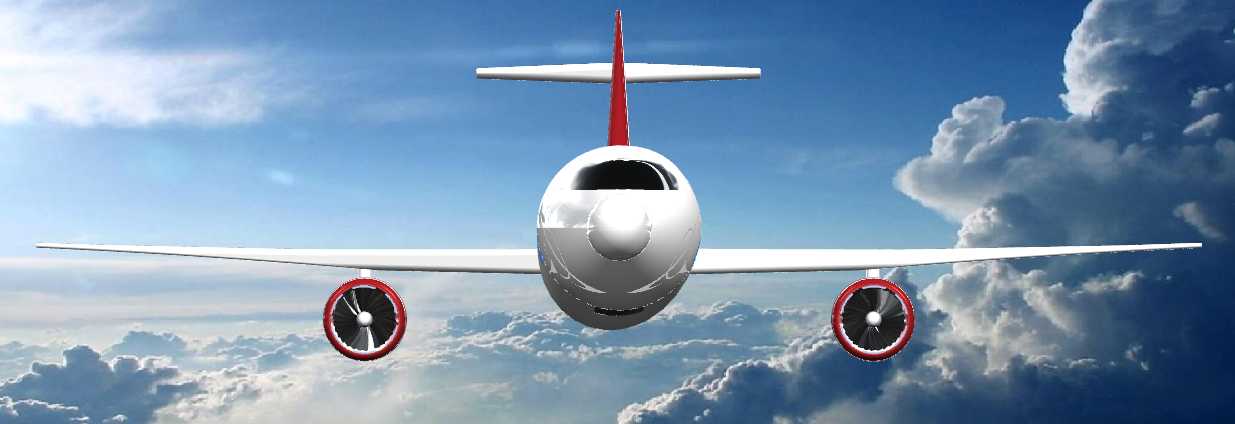

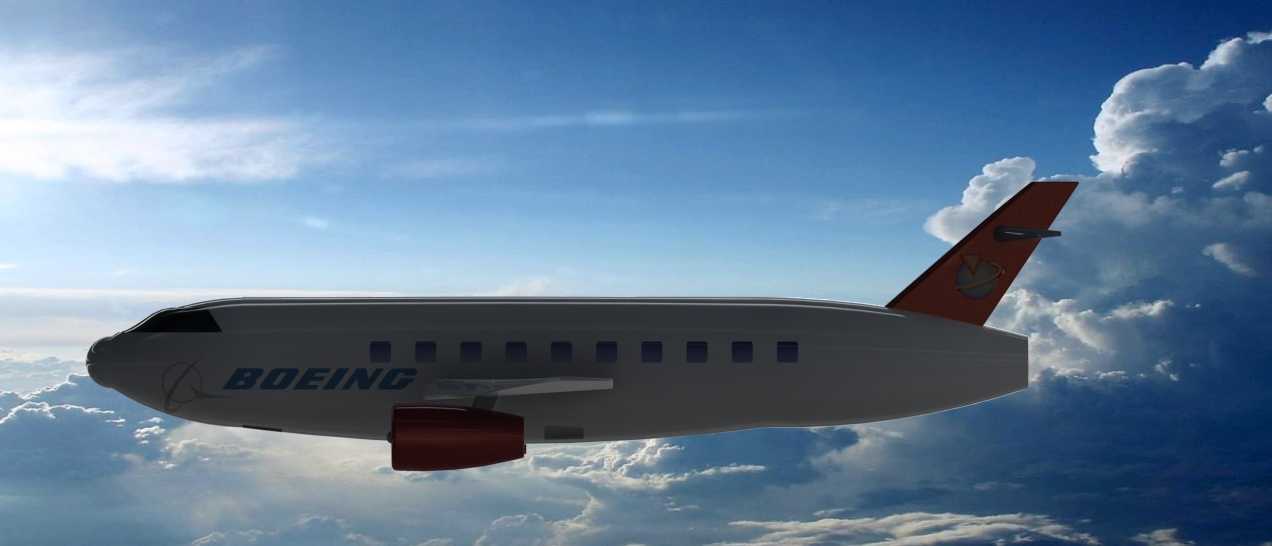

　　舷窗采用等距排列的矩形圆角造型，沿机身中段水平布置，既还原了民用客机的客舱识别特征，又避免了细碎曲面增加后续加工或3D打印的支撑难度。翼下吊挂的涡轮风扇发动机短舱同样做了比例放大，短舱长度与机翼展长的比例调整为1:4，短舱进气口与尾喷口做了等直径圆弧处理，发动机挂架采用简化的翼身融合过渡，没有保留真实客机挂架的复杂整流结构，降低了曲面建模的复杂度同时保证视觉协调性。尾翼部分保留了垂尾后掠的特征，平尾安装位置在垂尾中段，平尾与垂尾的连接处做了圆角过渡，避免应力集中问题，如果用于实体模型制作，该部位的壁厚可设置为均匀2mm，无需额外增加加强筋即可满足日常摆放的结构强度要求。机翼采用低单翼布局，机翼后掠角调整为15度，

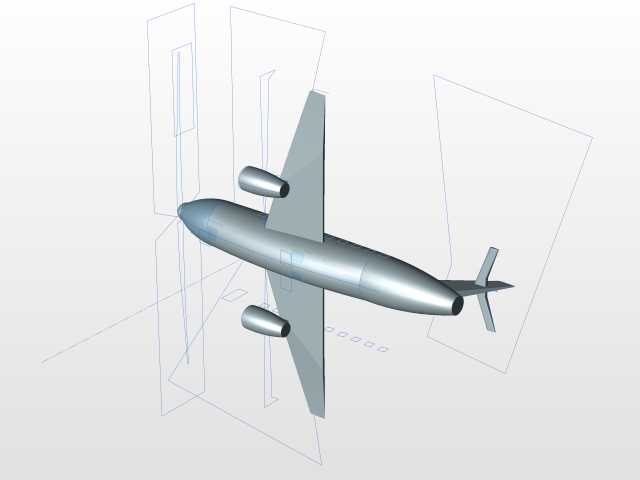

　　比真实民航客机的25度后掠角更小，翼尖做了圆弧收头，没有加装翼梢小翼结构，机翼与机身的连接采用融合曲面过渡，没有突兀的拼接棱角，既保证了外观的流畅感，也让后续脱模或者3D打印时的曲面连续性更好。整体造型的安装边界控制较为宽松，整机最大宽度为翼展尺寸，最大高度为垂尾顶端到机身底部的距离，若制作1:20比例的实体展示模型，整机占地面积不超过0.08平方米，可适配常规桌面展架、文创展台的摆放需求，无需额外定制大尺寸安装基座。建模过程中优先采用整体曲面建模思路，先绘制机身半截面轮廓线做旋转生成基础曲面，再通过投影曲线切割出机翼、尾翼、发动机短舱的安装位置，各部件之间采用G2连续曲面过渡，避免出现曲面棱线破坏整体圆润的卡通质感，同时所有外露部件的边缘都做了R2以上的圆角处理，消除尖锐边角，适配面向青少年群体的使用场景安全要求。
