翼身融合布局喷气式飞行器结构设计

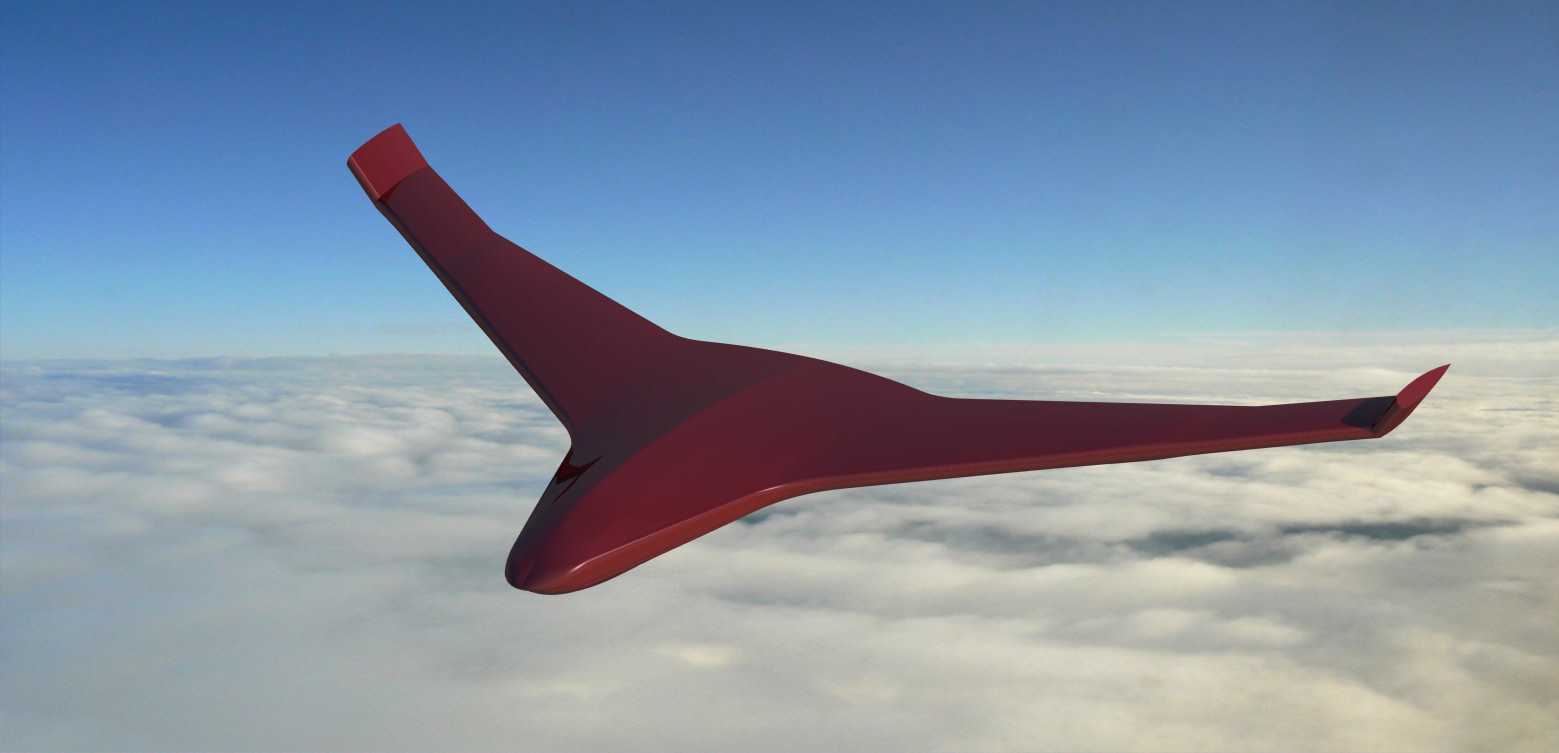

　　这款翼身融合布局的喷气式飞行器，在气动外形设计上完全打破了传统筒身加机翼的分离式结构逻辑，将机身与升力面完全整合为一个顺滑过渡的整体升力体，整个外露曲面没有突兀的棱角与结构断点，从机头棱线到翼尖小翼的曲面曲率连续过渡，能在亚音速巡航阶段大幅降低诱导阻力与压差阻力，相比同量级传统布局飞行器，升阻比提升空间十分可观。从结构设计逻辑来看，整个机体的载荷传递路径完全区别于传统布局，传统筒身机身需要独立承担纵向弯矩、机翼传递的升力与剪力，而融合体结构中，整个升力面都参与主承力，翼梁与机身主承力框完全整合为一体化的承力网络，不需要在翼身对接位置设计复杂的集中载荷扩散结构，既能够降低结构重量占比，也能减少应力集中带来的结构疲劳风险，

　　内部可用容积也因为翼身融合的设计得到大幅提升，燃油储舱、航电设备舱、动力舱都可以沿着展向和弦向合理分布，不需要受限于传统筒身的狭窄截面空间。在实际应用场景中，这类布局的飞行器既可以承担长航时巡航任务，依托高升阻比特性实现更远的航程与更长的留空时间，也因为无垂尾的融合外形具备更低的雷达反射特征，适配对隐身性能有要求的任务场景。设计过程中需要重点关注几个核心边界：首先是航向稳定性的配平，因为取消了传统的垂直尾翼，需要通过翼面后缘的开裂式阻力方向舵、翼尖小翼的气动修形来实现航向稳定与偏航操纵，在建模阶段需要反复验证不同迎角、侧滑角下的舵面操纵效率，避免出现大侧滑角下的航向失稳；其次是动力系统的安装边界，进气道需要布置在翼身上表面，

　　避免地面滑跑阶段吸入杂物，同时要保证大迎角状态下的进气道流场均匀性，发动机尾喷口需要与后缘结构做一体化修形，降低喷流与机体表面的干扰阻力；再者是起落架的收放空间，因为融合体翼根位置的厚度足够容纳起落架舱，不需要像传统飞翼布局那样额外设计鼓包，收放机构的运动路径需要完全贴合内部曲面，避免收放过程中与周边结构、管路、线缆产生干涉。整个外形的曲面建模需要严格遵循气动设计给出的翼型坐标与截面控制线，从机头到翼尖的每一个截面的相对厚度、扭转角都要匹配气动计算结果，不能为了建模便利随意调整曲面曲率，尤其是翼身过渡区域的曲面，需要保证气流附着流动，避免过早出现气流分离导致升力损失。在结构细节设计上，翼尖的上反小翼除了起到降低诱导阻力的作用，

　　也能在一定程度上提升航向静稳定性，后缘操纵面的铰链线需要与曲面法线保持合理角度，保证舵面偏转时的气动效率，同时要预留足够的作动器安装空间，整个机体的维护口盖都需要布置在非主承力区域，口盖边缘要做与曲面齐平的修形，避免破坏整体的气动连续性。
