多流程管壳式换热设备三维结构设计

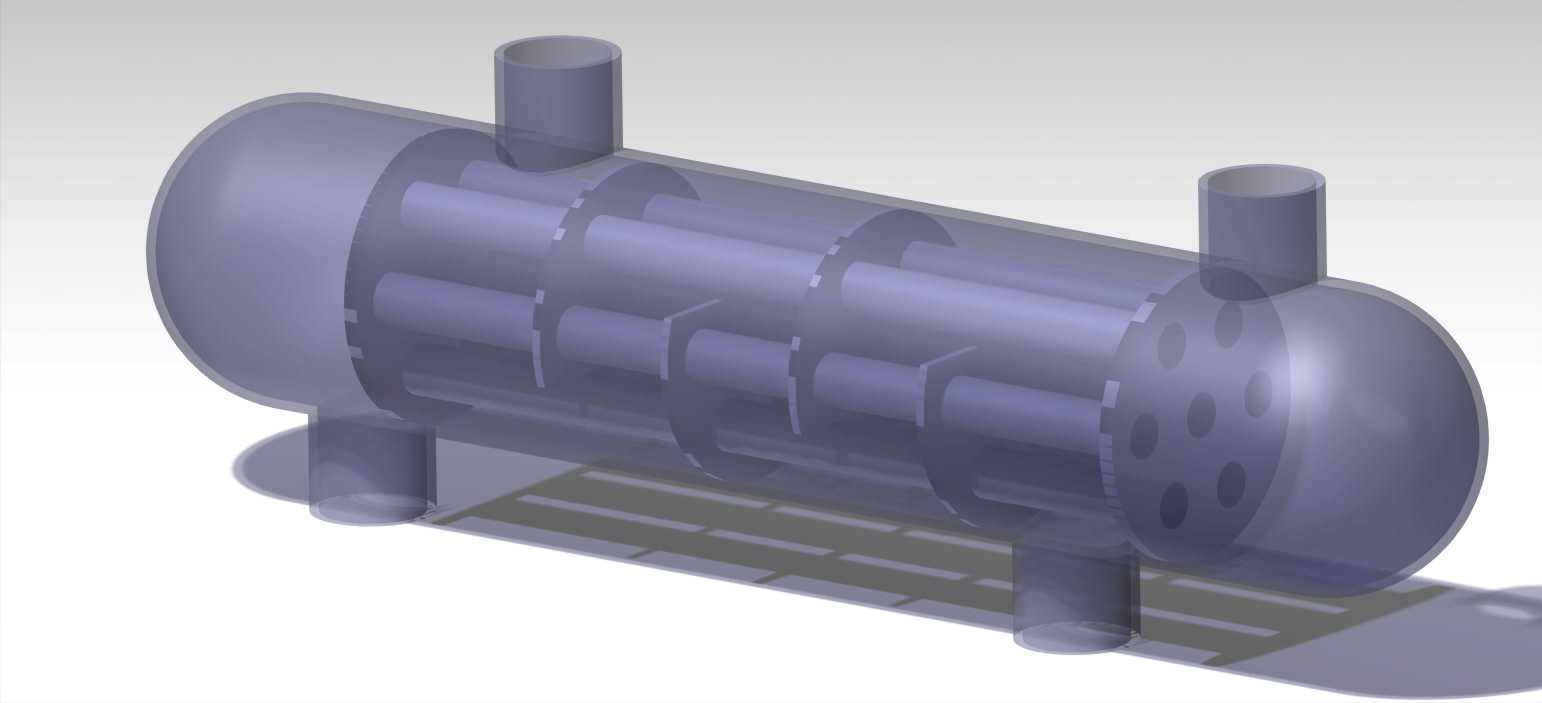

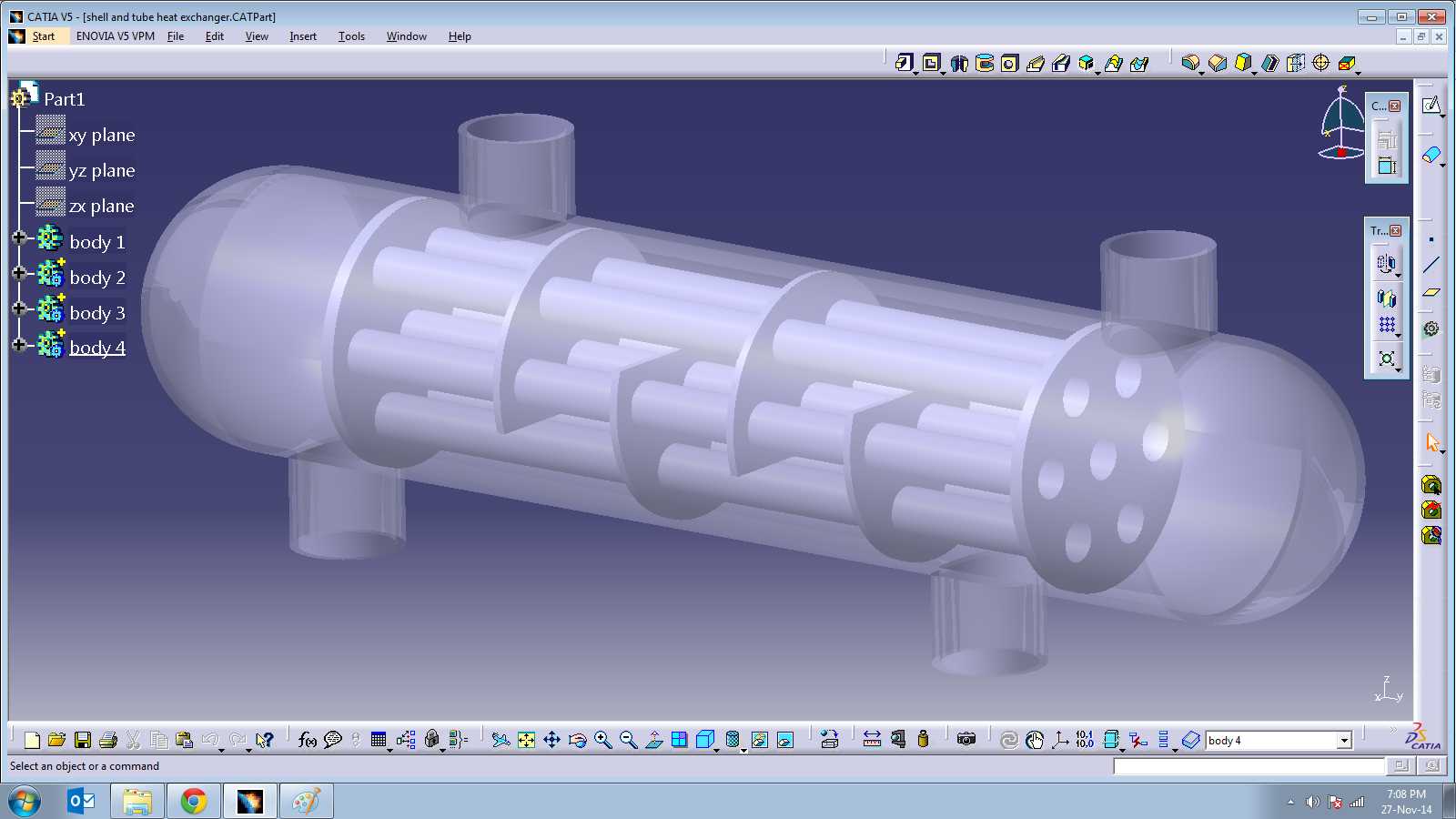

　　在石油炼化、化工生产、集中供热、制冷循环等工业场景中，管壳式换热器是应用覆盖度最广的间壁式传热设备，其结构可靠性直接决定整套工艺系统的能耗水平与运行稳定性。这套三维结构完整还原了多流程管壳换热器的核心组成，包含椭圆形封头、带分程隔板的管箱、布有规则管孔的管板、定距管支撑的换热管束、折流板组件以及壳体上的多组工艺接管，所有部件的装配关系完全符合实际工程的安装逻辑。从结构设计逻辑来看，壳程内部交错布置的弓形折流板并非随意排布，其切边率、板间距是结合壳程介质流速、换热管无支撑跨距要求确定的，既可以引导壳程介质形成横向错流冲刷管束，避免流动死区降低传热效率，也能为细长的换热管提供多点支撑，防止介质流动诱发的管束振动造成管头焊缝疲劳开裂。

　　管板上的管孔采用正三角形排布，在相同壳体直径下能最大化布置换热管面积，同时兼顾管桥宽度满足强度与焊接工艺要求，分程隔板将管侧分为多个流程，让管程介质流速维持在合理区间，平衡传热系数与沿程阻力损失的矛盾。设备的四个外接接管分别对应管程进出口与壳程进出口，接管的伸出长度、法兰连接端面的位置都预留了现场管道安装的操作空间，支座采用鞍式支撑结构，两个支座的间距考虑了壳体的弯曲应力分布，其中一端设置为滑动支座，可补偿设备运行时因温度变化产生的热胀冷缩位移，避免热应力累积造成结构破坏。建模过程中对管头与管板的连接、折流板与换热管的间隙、分程隔板的密封结构都做了细节还原，能直接用于结构校核、工艺布管方案验证，也可作为同类型换热设备设计的参考原型，帮助设计人员快速完成方案迭代，减少二维图纸反复核对装配关系的工作量。
