嘎斯水峨昌换热设备三维结构设计

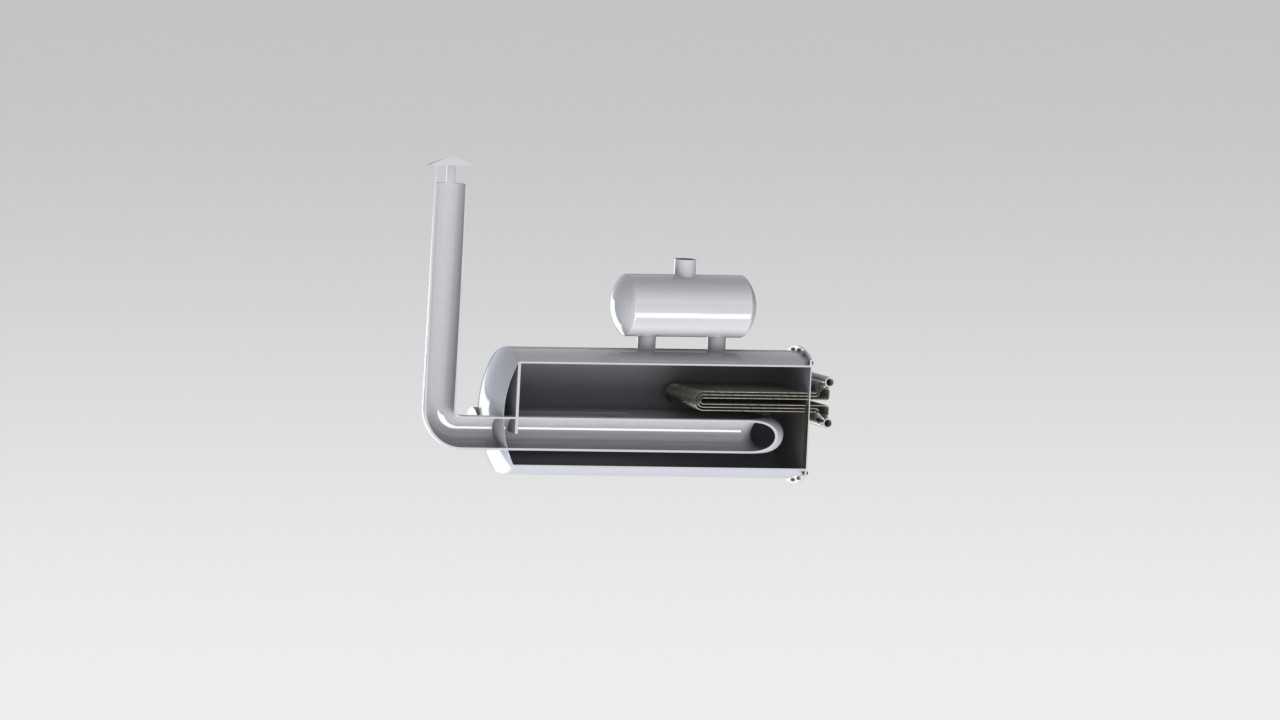

　　从结构剖面可以看到，这款换热设备采用卧式筒形承压壳体设计，上部设置独立的气液分离腔室，侧向延伸的介质进出管路采用大曲率弯管成型，避免流体直角转向带来的局部阻力激增问题，适配中小流量工业热能回收、工艺介质恒温调控的应用场景，常见于小型供热系统、工业辅机热循环、化工小批量介质换热工位。设备内部核心换热区采用管束式结构，换热管束沿壳体轴向排布，管程与壳程分别走不同温度的介质，通过管壁完成热量传递，上部的小型腔室承担缓冲、气液分离的作用，避免带液气体进入后续管路造成水击、管路振动等工程问题。设计阶段优先考虑了安装边界的适配性，整体卧式布局的重心偏低，安装时不需要额外搭建过高的支撑钢架，侧向伸出的管路接口预留了标准法兰连接位，

　　现场安装时可直接对接同管径的工艺管路，不需要额外做变径转接。壳体端部采用快开式法兰压盖结构，后期运维时拆开端盖即可直接抽出内部换热管束，清理管程结垢、检查管束腐蚀情况，不需要整体切割壳体，大幅降低运维的工时消耗。从结构细节来看，换热管束的固定端采用了浮动管板设计，可适配不同温度下金属材料的热胀冷缩形变，避免长期冷热交替工况下管束与管板连接处出现拉裂泄漏，侧向的弯管与壳体连接处做了圆弧过渡补强，降低管路焊接处的应力集中系数，提升承压部位的结构疲劳寿命。设备上部的小型腔室设置了独立的排气接口，可在设备启动初期排净壳程内部积存的空气，避免气阻导致换热效率下降，同时腔室内部设置简易挡液板，气流经过时夹带的液滴会被挡液板截留回流到换热区，

　　减少介质损耗。在实际选型适配时，这款设备的安装尺寸可适配常规工业厂房的设备层预留空间，不需要对现有安装基础做大规模改造，进出口管路的朝向可根据现场管路排布做小幅调整，适配不同走向的工艺管线布局。内部换热管束的间距经过优化，既保证壳程介质有足够的流通截面积，避免流速过快造成管束冲刷磨损，又能让介质充分冲刷管束表面，减少流动死区，提升整体换热效率。壳体外部预留了保温层安装的卡扣位，现场安装完成后可直接包覆保温材料，减少设备向环境的散热量，提升热能利用效率。
