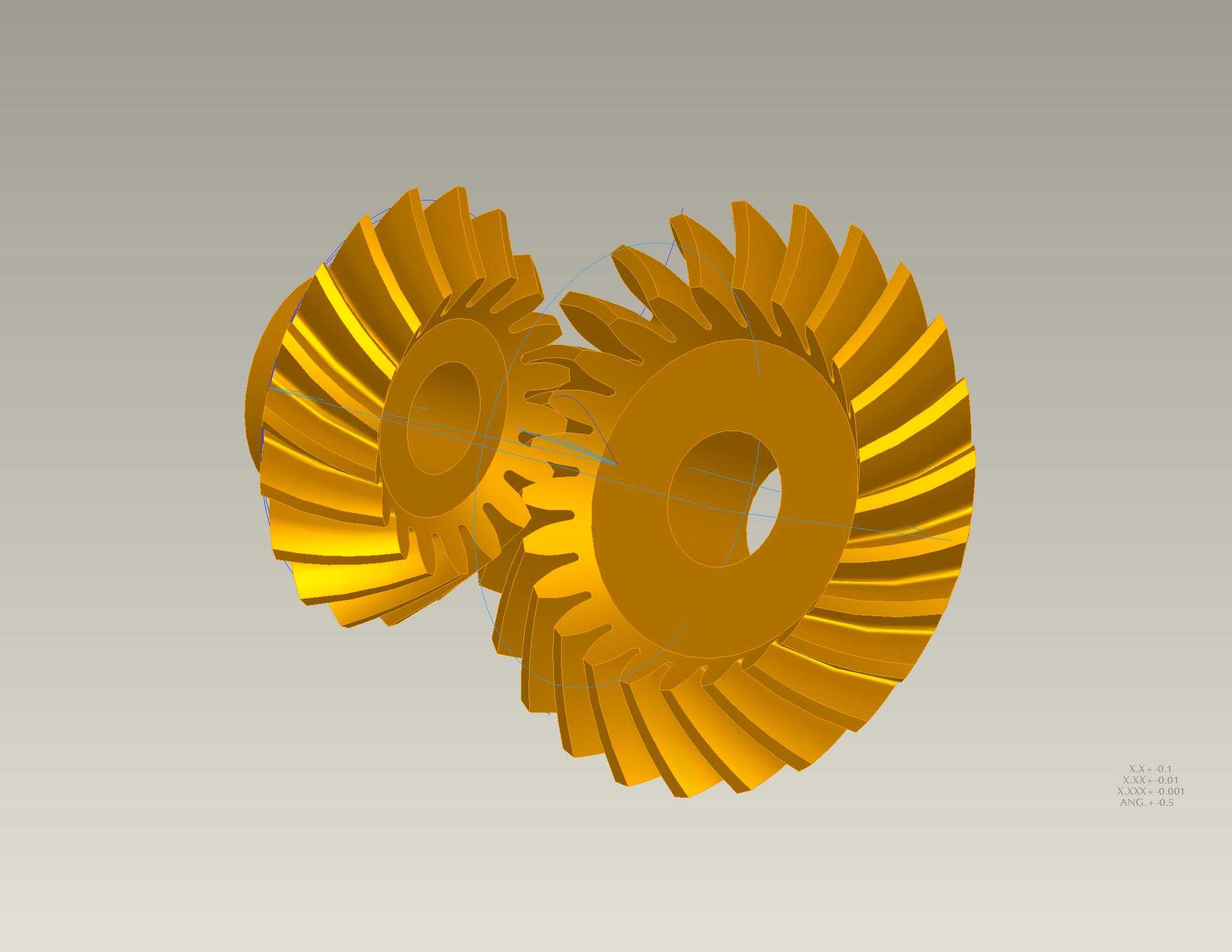

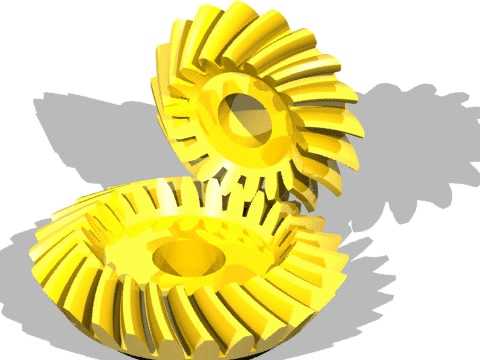

高精度螺旋锥齿轮副啮合传动结构

　　螺旋锥齿轮副是相交轴传动场景中应用极为广泛的核心传动部件，常见于差速机构、机床主轴传动箱、矿山设备动力传输单元、航空辅机传动系统等需要在垂直或呈固定夹角的两根轴之间传递扭矩的工况中，相比直齿锥齿轮，其啮合过程是渐进式的齿面接触，重合度更高，传动过程中冲击载荷更小，运行噪音更低，承载能力也有明显提升，适合中高速、重载的连续运转工况。

　　这套齿轮副在设计阶段优先考虑了啮合印痕的合理分布，齿向修形量经过反复校核，避免安装误差带来的齿端偏载问题，齿面接触区控制在齿高中部偏向小端的合理区间，既保证满负荷运转时齿面受力均匀，也预留了一定的安装调整余量，适配实际装配过程中轴承游隙、壳体加工公差带来的轴系位置偏差。两个配对齿轮的螺旋角经过匹配计算，保证啮合时轴向力方向指向各自的轴肩定位面，避免运转过程中齿轮出现轴向窜动，降低止推轴承的额外负载。

　　从安装边界来看，齿轮的轮毂端面设计有标准的定位止口，可直接与轴端的定位台阶配合，内孔尺寸适配常用的渐开线花键或平键连接形式，齿顶圆与相邻腔体内壁的安全间隙经过校核，不会在热态膨胀时出现擦碰壳体的问题。轮齿的齿厚偏差按照中等精度传动的公差等级选取，既满足通用工业设备的传动精度要求，也不会因为过高的精度要求提升加工难度，适配常规的铣齿、磨齿加工工艺。

　　在实际选型应用中，这类齿轮副可根据负载工况调整齿面硬度，重载场景下可采用渗碳淬火处理，轻载高速场景可采用调质后齿面高频淬火的工艺，配对齿轮的材料硬度差控制在合理区间，延长齿轮副的整体使用寿命。建模过程中严格按照齿面生成原理构建渐开线齿形与螺旋齿向曲面，齿根过渡圆角做了平滑处理，减少应力集中风险，可直接用于后续的有限元强度校核、运动仿真分析，也能作为传动箱装配设计中的基准参考件，帮助设计人员快速完成轴系布局、壳体避让空间的校核工作，缩短整机传动系统的设计周期。
