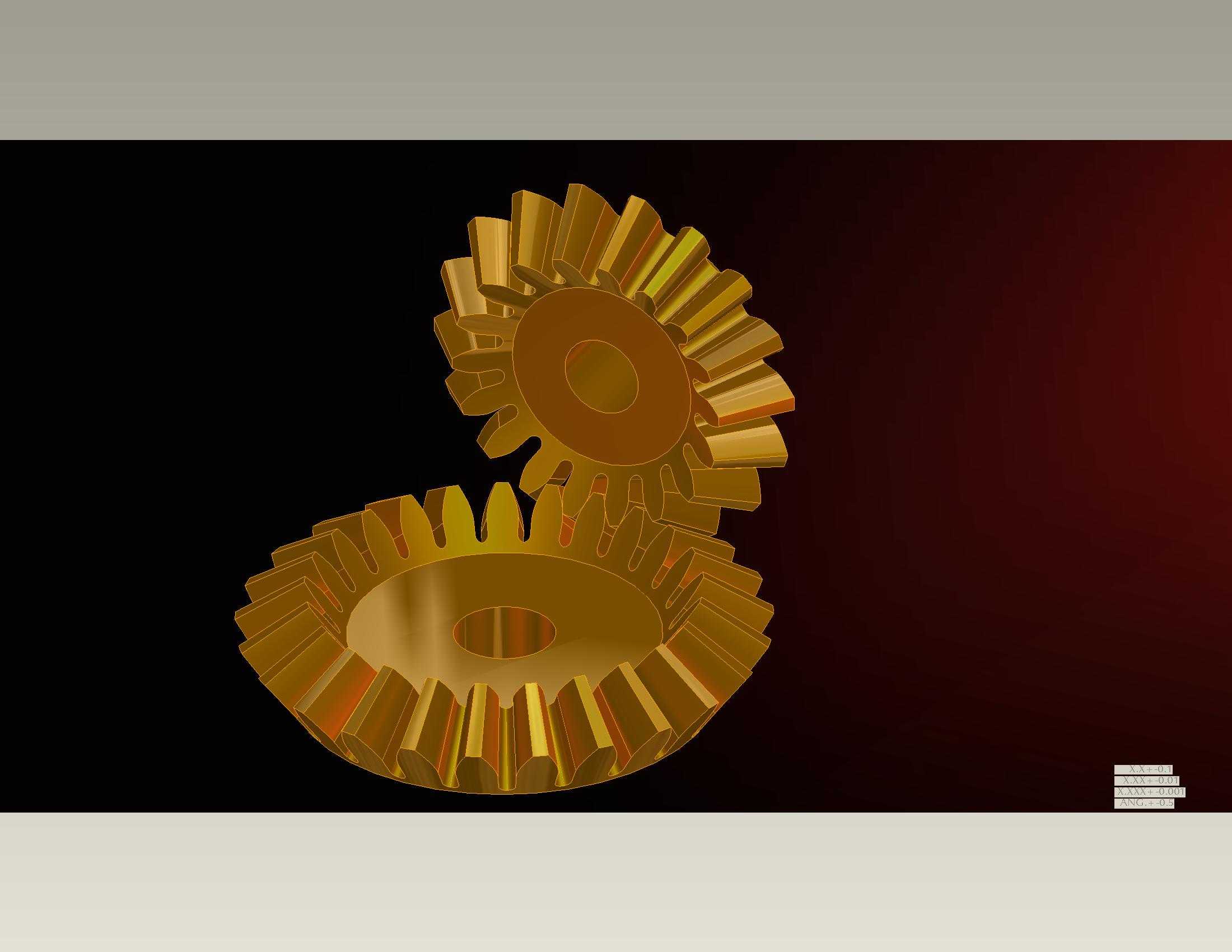

模数2mm成对渐开线锥齿轮传动结构

　　在相交轴动力传递的场景中，锥齿轮是核心的传动构件，这组成对建模的渐开线锥齿轮，模数设定为2mm，适配小功率、小安装空间的传动需求，常见于小型机床进给机构、轻工包装设备的转向传动单元、小型自动化输送线的转角动力传输工位，也可用于台式电动工具的动力转向输出端，这类工况普遍要求传动结构紧凑、传动比稳定，同时安装空间预留有限，对齿轮的啮合精度有明确要求。

　　建模过程中优先遵循渐开线齿廓的成型原理，齿面参数完全匹配直齿锥齿轮的啮合方程，保证两齿轮在轴交角90度的安装条件下，齿面接触区处于齿高中部位置，避免出现边缘接触导致的传动异响、局部磨损过快问题。齿坯结构采用辐板式设计，中心设置通孔用于与传动轴配合安装，轮毂部分预留足够的轴向长度，保证与轴配合时的键连接接触长度满足扭矩传递要求，避免运转过程中出现齿轮与轴的相对窜动。

　　从安装边界来看，单只齿轮的齿顶圆尺寸适配模数2mm对应的齿数参数，齿宽按照锥齿轮常规设计取值，不超过锥距的三分之一，保证轮齿的抗弯强度满足小功率传动的载荷要求，同时避免齿宽过大导致的小端齿顶过薄、加工过程中出现崩齿的问题。两齿轮配对安装时，需保证两轴的轴线交点与齿轮的节锥顶点重合，安装距偏差控制在合理公差范围内，否则会出现齿侧间隙不均、传动卡滞的问题。

　　这类直齿渐开线锥齿轮加工难度相对弧齿锥齿轮更低，适合小载荷、转速不超过1500rpm的传动场景，建模时还原了齿根过渡圆角结构，避免应力集中导致的轮齿断裂问题，齿顶部分做了合理的倒角处理，既符合实际加工的工艺要求，也能减少装配过程中齿顶磕碰损伤的概率。在实际设备选型中，这类小模数锥齿轮常搭配深沟球轴承作为轴系支撑，轴承安装位与齿轮轮毂的同轴度在建模时做了基准统一，方便后续工程图导出时直接标注形位公差，减少后续生产加工的工艺校核工作量。

　　不同于大模数重载锥齿轮的结构设计，这组小模数锥齿轮没有设置减重孔，因为本身尺寸较小，辐板厚度足以满足强度要求，额外加工减重孔反而会增加加工成本，同时降低轮毂部分的结构刚性。齿面的渐开线从大端到小端做了连续的参数过渡，保证啮合过程中传动比恒定，不会出现转速波动，这对于需要稳定转速输出的小型自动化设备来说尤为重要，能够避免传动过程中的速度脉动影响终端执行件的动作精度。
