适配蝎子30系列车用无刷马达安装支架

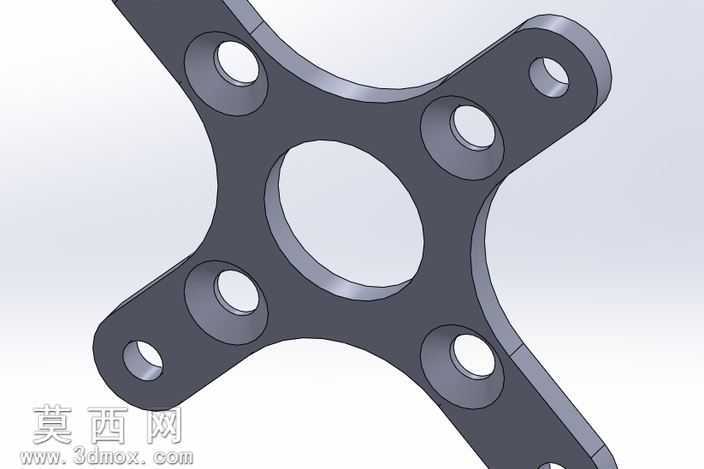

本模型为适配蝎子30毫米规格无刷马达的专用安装支架，采用SolidWorks进行全参数化三维建模，建模过程中以无刷马达的安装基准尺寸为核心依据，先绘制中心定位圆孔的草绘轮廓，精准匹配马达前端定位止口的直径公差，保证马达装入后同轴度符合装配要求。支架主体采用四爪放射式结构设计，四个安装支臂沿中心孔周向均匀分布，每个支臂末端设置同轴阶梯安装孔，靠近中心侧为沉孔结构，可容纳安装螺丝的头部，避免螺丝突出影响马达与支架的贴合精度，支臂外侧为通孔结构，用于穿过螺丝将支架固定在车体安装位上。建模时对支臂与中心圆环的衔接位置做了圆弧过渡处理，既可以降低该位置的应力集中风险，提升支架整体结构强度，也能优化零件的加工工艺性，减少铣削加工时的应力变形。材质设定上选用高强度铝合金作为模拟材质，渲染时赋予金属哑光阳极氧化的表面质感，还原支架实物的表面处理效果，通过环境光遮蔽效果突出各孔位的深度层次与结构轮廓，清晰展现阶梯孔的结构细节。设计过程中充分考虑了无刷马达运转时的振动传递特性，在保证支臂结构强度的前提下对支臂厚度做了优化，在不降低安装刚性的同时尽可能减轻支架自重，适配航模、小型车模对零部件轻量化的需求。中心孔与马达止口的配合选用间隙配合公差，既方便马达的拆装维护，也能保证马达安装后的定位精度，避免运转过程中出现同轴度偏差导致的动平衡问题。四个安装支臂的孔位中心距严格匹配蝎子30系列车型的安装孔位参数，无需额外打孔修改即可直接完成装配，支臂的弯折角度经过反复校核，保证支架安装后与车体安装面完全贴合，不会出现安装翘曲的问题。整体模型结构简洁实用，没有冗余的设计结构，所有特征均服务于安装固定、定位限位、减重减振的核心功能，建模过程中所有特征均保留完整参数，可根据不同规格的马达尺寸快速修改中心孔直径、支臂长度、安装孔位距等参数，拓展适配不同型号的无刷马达使用。
