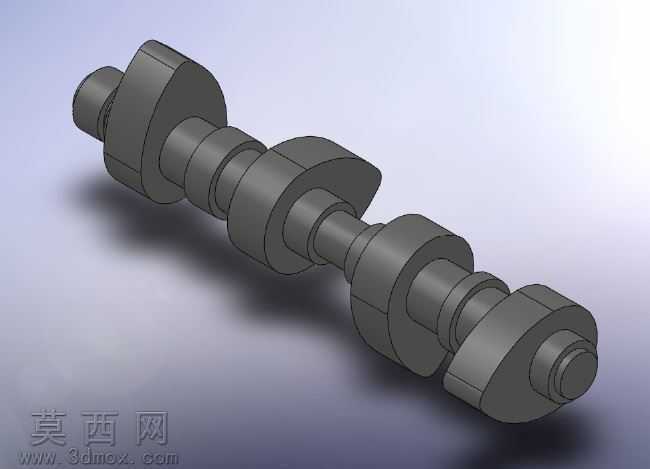

本作品为内燃机配气机构核心部件凸轮轴的三维建模成果,建模过程依托三维参数化设计软件完成,全程遵循机械设计规范与零件实际加工逻辑开展。建模初期先梳理凸轮轴的功能逻辑:凸轮轴承担内燃机进排气门的定时启闭驱动职责,需匹配发动机发火顺序与配气相位,因此建模第一步先确定整体轴系的基准轴线,以两端支撑轴颈的同轴度为核心基准,依次排布各缸进气凸轮、排气凸轮、中间支撑轴颈、驱动端连接结构的轴向位置,确保各凸轮的相位角完全对应四冲程内燃机的配气正时要求。建模过程中,轴类主体部分采用旋转凸台特征生成,先绘制包含各轴颈直径、凸轮基圆直径、轴段过渡圆角的轴向截面草图,通过绕基准轴线旋转生成轴的基础实体,其中各轴颈处的过渡圆角严格按照机械设计标准设置,避免应力集中导致的零件疲劳失效。凸轮轮廓部分是建模核心,先根据配气相位对应的升程曲线绘制凸轮型线草图,采用样条曲线拟合凸轮的工作段、缓冲段、基圆弧段,确保型线光滑无拐点,再通过拉伸凸台特征生成单个凸轮实体,之后按照各缸的点火间隔角,通过圆周阵列与轴向移动特征完成所有凸轮的排布,保证同缸进排气凸轮的夹角、相邻缸凸轮的相位差完全符合设计要求。材质与渲染环节,模型采用合金结构钢的材质参数设置,调整金属材质的粗糙度、反射率参数,还原钢制机加工零件的哑光金属质感,渲染时采用柔和的侧向打光,清晰呈现各凸轮型面的轮廓变化、轴颈的圆柱面特征以及轴端的连接结构细节,同时添加浅淡的环境阴影增强模型的立体感。结构设计上,该凸轮轴采用多支撑轴颈结构,每两个气缸之间设置一道支撑轴颈,提升轴系的整体刚性,降低高转速下的轴系弯曲变形;各凸轮与轴身采用一体式结构设计,符合装配式凸轮轴或整体锻造凸轮轴的实际工艺特点,轴端设置有驱动连接结构,可匹配正时齿轮或正时链轮的安装需求,轴身各轴段的直径变化符合阶梯轴的等强度设计原则,在保证结构强度的前提下尽可能降低零件整体重量。建模全程对各特征添加参数化关联,修改凸轮升程参数、轴颈尺寸、凸轮相位角时可快速驱动模型更新,能够适配不同缸数、不同排量内燃机的凸轮轴设计迭代需求,模型的所有结构细节均经过干涉检查,各相邻凸轮、轴颈之间无结构干涉,可直接用于后续的装配仿真、运动学分析以及工程图纸导出。
