三杯式风速测量装置三维结构设计

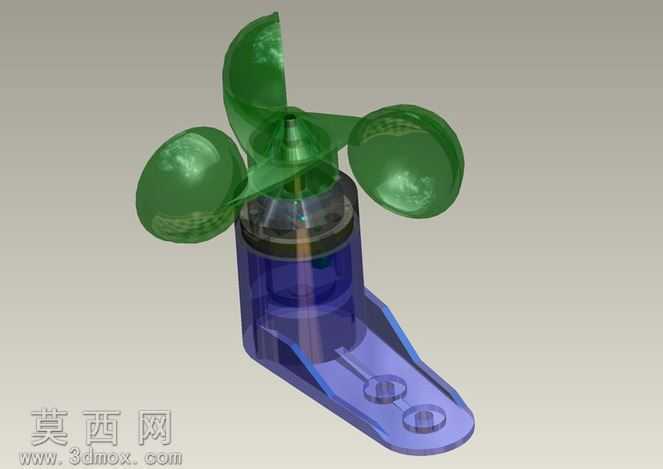

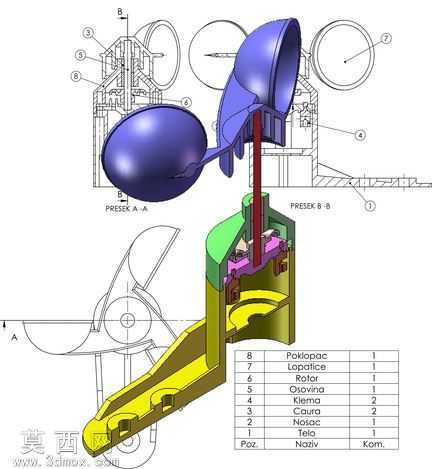

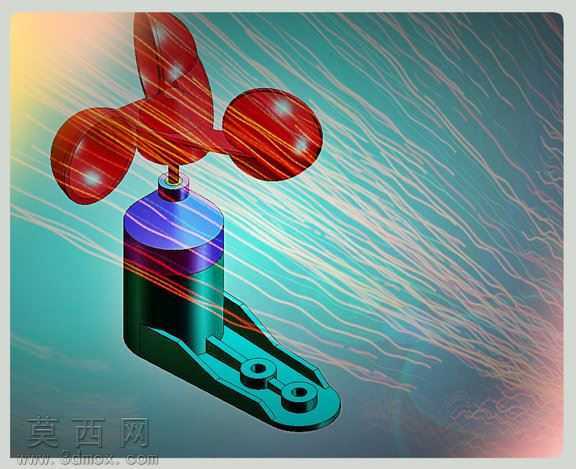

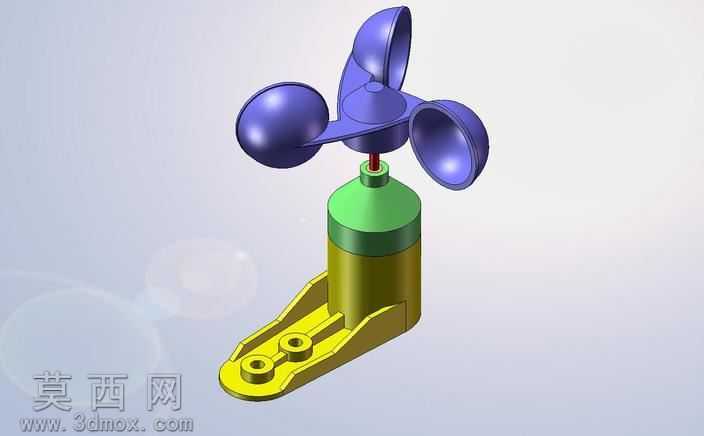

本作品为三杯式风速测量装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零部件的参数化建模，再按照实际装配约束关系完成整体装配，保证各部件间的配合精度符合实际机械结构的运动逻辑。首先针对感应组件部分，三个半球形风杯采用旋转凸台加薄壁抽壳的建模方式完成，杯体曲面做了顺滑过渡处理，保证风阻受力的模拟合理性，风杯与中心连接支架采用一体化建模思路，支架臂做了等强度的流线型优化，减少支架自身对气流的干扰，中心转轴部分采用阶梯轴结构设计，分别设置了与风杯支架、下部主体的配合轴段，轴端预留了与传感模块连接的定位结构。下部主体结构分为上下两段，上段为转轴安装座，设计有轴承安装位的凸台结构，保证转轴转动的同轴度，下段为电路容纳腔体，采用圆柱筒体加端盖的结构设计，筒体与安装底座采用一体化的过渡连接，底座为带两个安装孔的弯折板式结构，安装孔做了沉头处理，适配实际安装时的紧固件沉头需求，保证安装后表面平整无凸起。材质渲染阶段，风杯部分采用半光泽的深蓝色工程塑料材质，添加了细微的磨砂质感反射效果，模拟实际ABS工程塑料的表面质感；主体筒体部分采用军绿色哑光涂装材质，底座部分采用亮黄色金属烤漆材质，转轴部分采用亮面金属材质模拟不锈钢轴的质感，不同部件的材质区分清晰，能够直观分辨各结构的功能分区。结构设计上充分考虑了实际使用的合理性，风杯的回转半径与主体直径做了比例优化，避免转动时风杯与主体发生干涉，底座的安装孔位置经过重心校核，保证装置安装后整体重心落在安装面的支撑范围内，提升安装稳定性；转轴与安装座之间预留了标准轴承的安装间隙，能够在装配时添加标准深沟球轴承，降低转动摩擦阻力，提升风速测量的灵敏度。整体建模过程中对所有配合面做了公差适配的结构处理，相邻配合部件的接触面均做了平面度优化，避免出现建模导致的面重叠、间隙过大等装配问题，所有圆角、倒角特征均按照实际机械加工工艺要求添加，不存在尖锐的工艺死角，模型可直接用于后续的工程图导出、3D打印样件验证或者结构动力学仿真使用，能够完整还原三杯式风速计的机械结构原理与装配关系。
