集成式液压动力单元三维结构设计

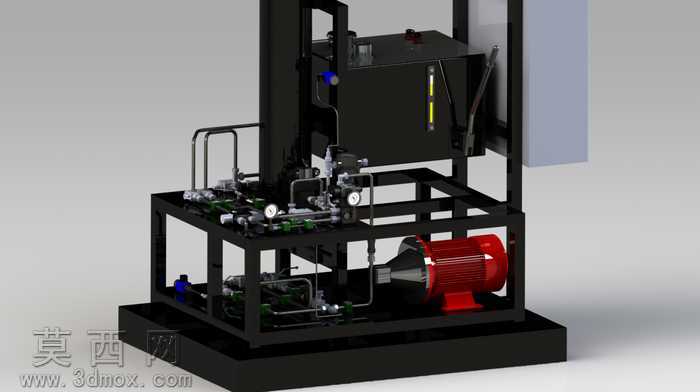

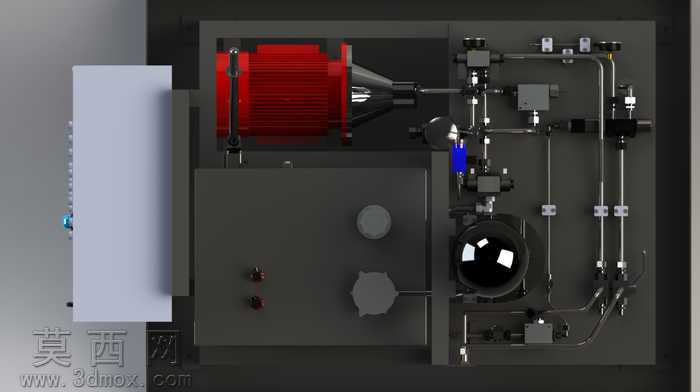

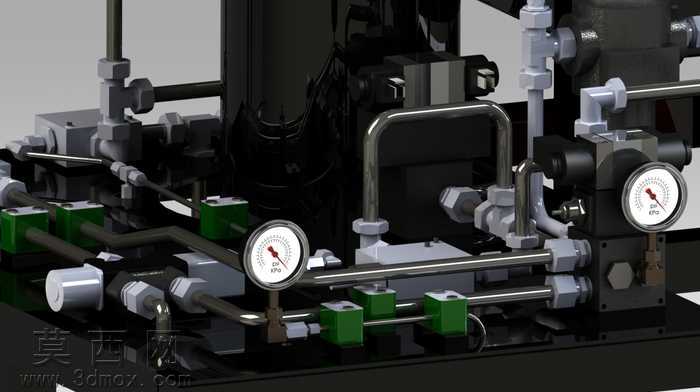

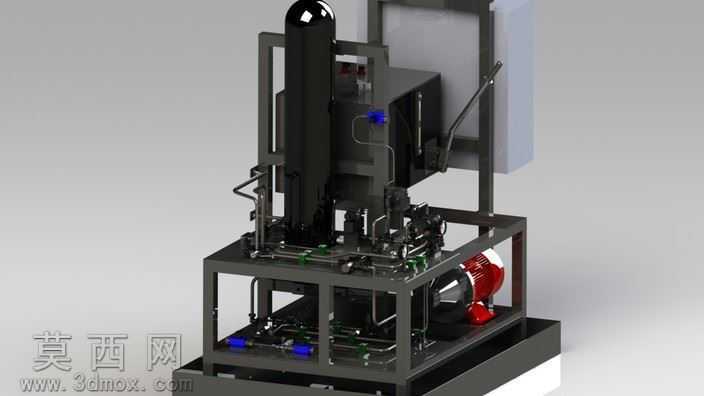

本作品为集成式液压动力单元的三维建模设计成果，建模过程中严格遵循液压系统设计的工程规范，对动力单元的各个组成模块进行了1:1比例的精准还原。建模阶段首先完成整体布局的框架搭建，将动力输入模块、储油模块、阀组控制模块、油路输送模块进行合理分区排布，确保各部件之间无干涉，同时兼顾后期装配维护的操作空间。在部件建模细节上，红色的驱动电机部分还原了散热筋结构、输出端连接法兰的安装孔位，准确呈现电机与液压泵的同轴连接结构，保证动力传递路径的结构合理性；储油箱体部分还原了油箱的焊接钣金结构，设置了液位检测接口、油温检测元件安装位、注油口与放油口的结构，同时在箱体表面预留了安装支脚的固定孔位，还原油箱的承载安装特性。阀组控制区域完整搭建了各类液压阀件的模型，包括换向阀、溢流阀、单向阀等元件，准确还原每个阀件的接口尺寸、安装固定方式，同时对连接管路进行了精细化建模，区分硬管与软管的排布走向，还原管夹的固定结构，清晰呈现整个液压回路的油路走向，直观展示压力油从泵输出、经过阀组调控、输送至执行元件的完整路径。材质渲染阶段根据不同部件的实际材质属性赋予对应材质效果，电机外壳赋予铸铁哑光金属材质，阀件与管路赋予镀锌亮面金属材质，油箱主体赋予深灰哑光钣金材质，密封元件、操作手柄赋予工程塑料与橡胶材质，通过材质区分清晰呈现不同部件的功能分区，提升模型的辨识度与真实感。设计过程中重点考量了集成化布局的合理性，将阀组集中安装在油箱侧方的安装面板上，缩短管路连接长度，减少压力损失，同时将常用操作阀件的操作手柄布置在便于人员操作的位置，兼顾实用性与操作便捷性，整体模型完整呈现了液压动力包的内部结构与工作原理，可用于液压系统原理演示、结构教学、装配方案验证等场景。
