多通法兰连接式工业功率阀结构设计

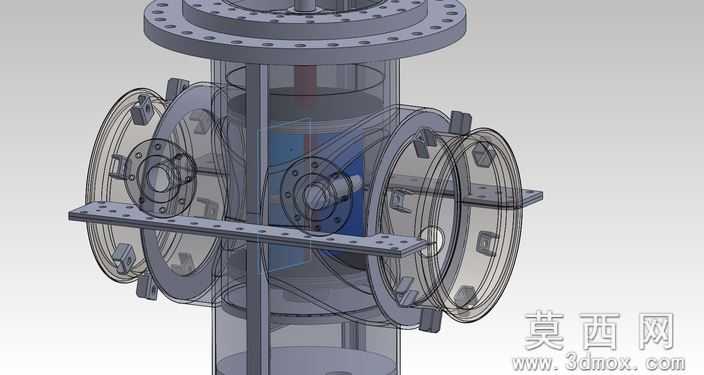

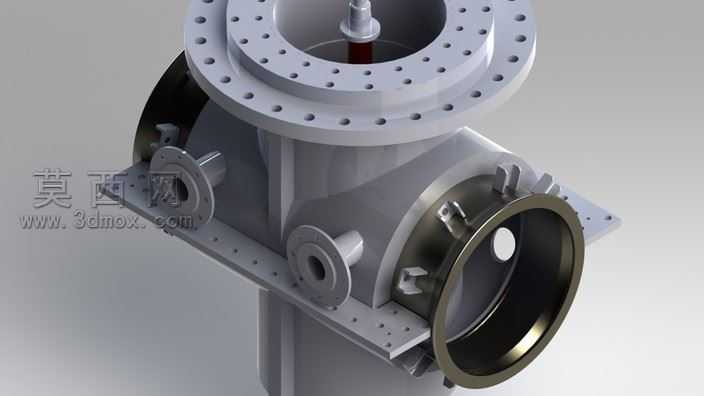

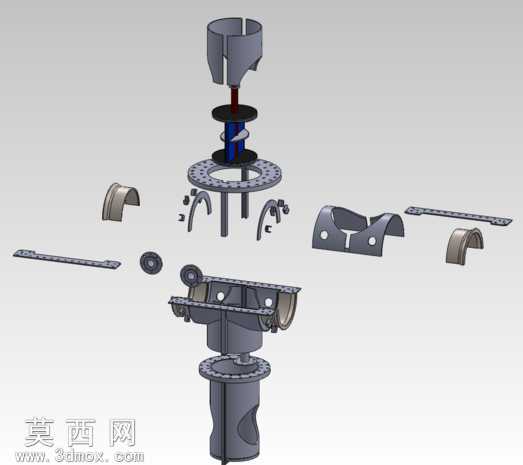

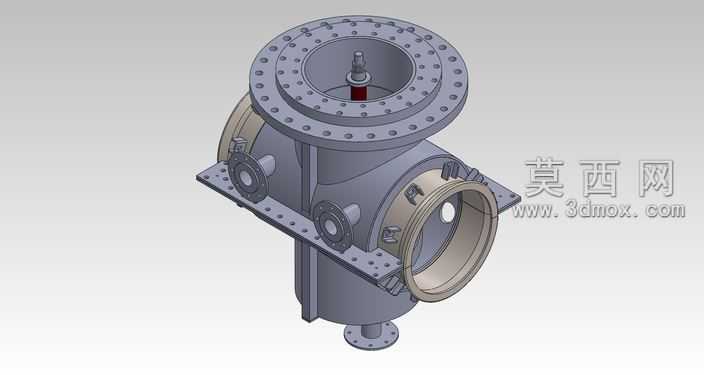

本功率阀三维模型采用参数化建模方式完成整体结构搭建，建模过程中先以中心竖直主腔体为基准，依次完成顶部法兰盘、侧部多组连接法兰、内部阀芯组件、外部安装支架的特征构建，保证各部件同轴度、安装孔位对位精度符合工业阀门设计规范。模型渲染阶段采用半透明材质与实体金属材质搭配的表现方式，将阀体外壳设置为半透明亚克力质感材质，可清晰呈现内部竖直流道、侧部横向流道的连通结构，以及内部阀芯、导流组件的排布位置；法兰盘、安装支架、紧固件等受力部件采用哑光碳钢材质，还原工业金属的磨砂质感，密封件位置采用深色橡胶材质区分，不同材质的粗糙度、反光度参数经过反复调试，既保证结构辨识度，又贴近工业产品真实视觉效果。结构设计上，顶部采用带密集螺栓孔的圆形法兰用于主管道对接，侧部对称布置三组带法兰的横向接口，可实现多通路流体的导通与切换控制，阀体外部环绕设置带安装孔的金属支架，用于阀门在管路系统中的固定安装，降低阀体运行过程中的振动偏移。设计思路围绕工业管路大功率流体控制需求展开，在保证阀体承压强度的前提下，通过多通路集成设计减少管路连接节点，降低流体泄漏风险，半透明外壳的可视化设计可直观展示内部流道走向，便于生产装配阶段的部件对位校验，也可用于设备运维阶段的内部结构讲解，模型各部件均保留独立建模特征，可根据实际工况参数调整法兰尺寸、流道通径、阀芯规格，适配不同压力等级、不同流量需求的工业管路系统，整体结构无冗余特征，装配关系符合实际阀门的生产装配逻辑，可直接用于产品方案展示、结构验证以及技术交底场景。
