配套protools模具的手动液压弯管机设计方案

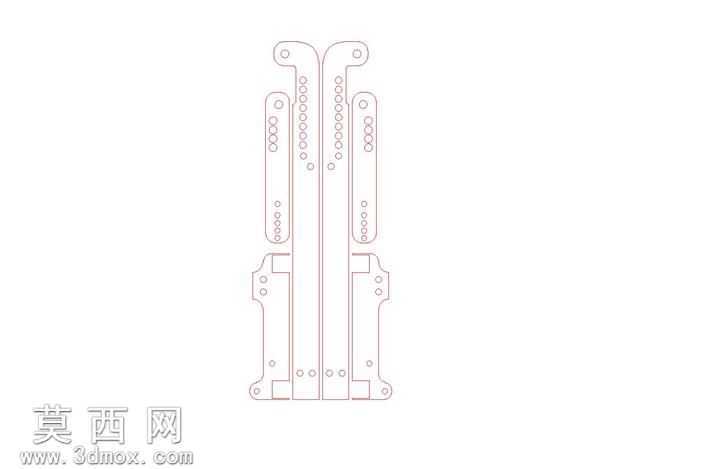

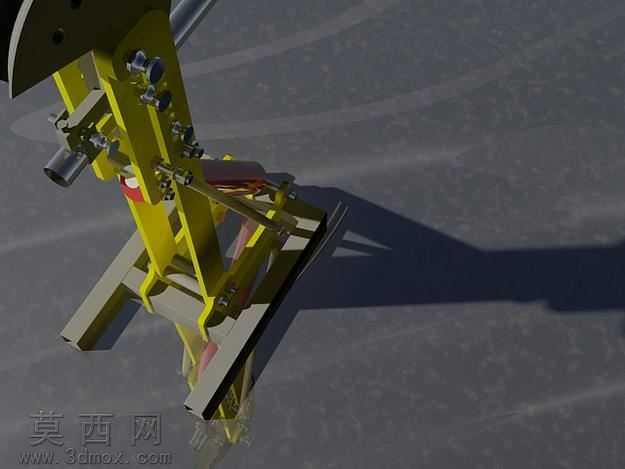

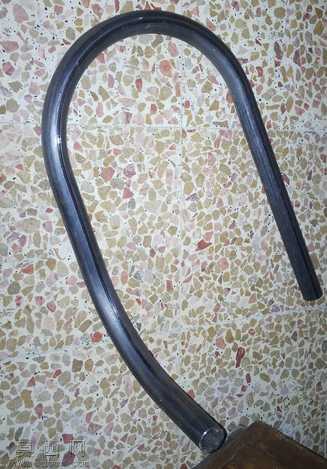

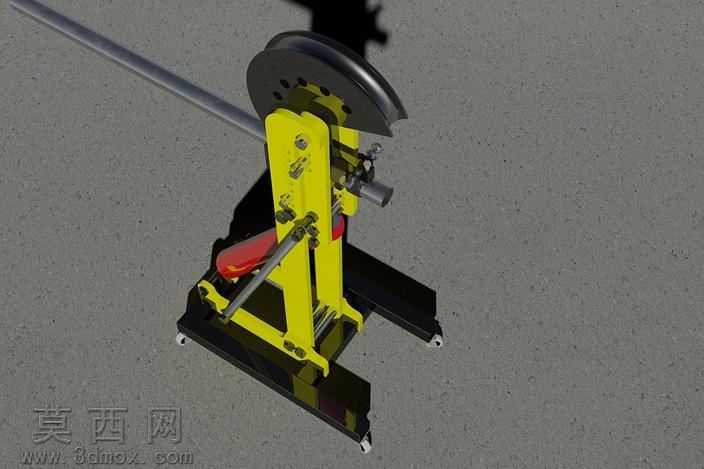

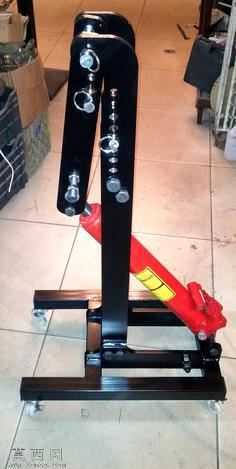

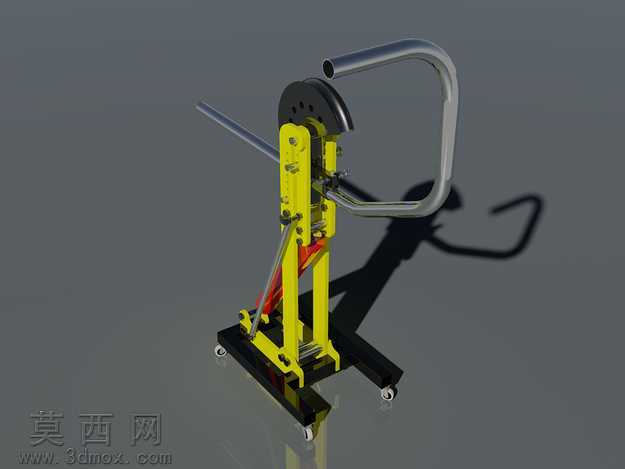

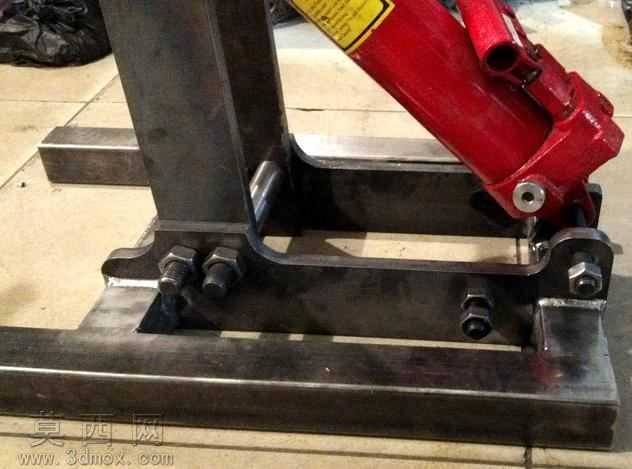

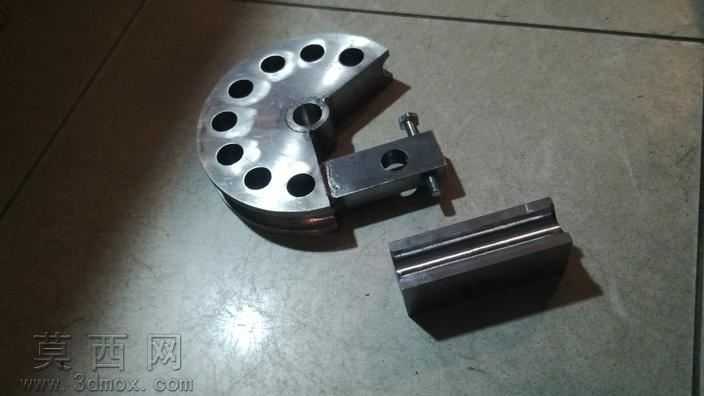

本作品为适配protools系列模具的手动液压弯管机三维设计方案，整体建模过程严格遵循机械加工工艺逻辑，在主流三维建模软件中完成全参数化零件绘制与装配校验。建模阶段首先从设备核心功能框架入手，先搭建立式承载机架的三维结构，机架主体采用方管焊接结构的建模逻辑，对底部带脚轮的移动底座做了细节还原，四个万向脚轮分别添加转动副约束，可模拟设备现场移位的动作状态；中部的液压驱动单元做了分层建模，还原了手动压杆、液压柱塞、复位弹簧的装配关系，压杆与机架的铰接位置添加了销轴配合约束，可模拟手动压下驱动柱塞顶升的动作过程。上部的弯管执行机构严格匹配protools模具的安装尺寸，对弯管成型模、靠模、管材夹持块分别做了独立建模，成型模的圆弧槽尺寸适配常见金属管材的弯曲半径，夹持块的防滑纹理做了凹凸结构的细节还原，保证弯管作业时管材不会出现打滑偏移。渲染阶段采用哑光工业黄作为机架主体材质，搭配磨砂黑的模具部件、亮面金属质感的液压柱塞与金属管材，地面添加柔和的软阴影效果，还原设备在车间环境下的真实视觉质感，渲染输出的效果图清晰展现了设备弯管作业的工作状态，已弯曲的金属管件与待加工直管材分别放置在对应工位，直观呈现设备的加工功能。设计思路上充分考虑DIY自制的可行性，核心承载部件标注了激光切割的加工工艺提示，整体装配逻辑简单易遵循，普通加工条件即可完成零部件制作与整机组装，设备可完成常见规格金属管材的80度角弯曲作业，单日可完成小批量管材弯制加工需求，适配小型加工场景、现场维修作业的管材弯制需求，整体结构紧凑移动方便，手动液压驱动无需外接电源，适用场景灵活。建模过程中对所有活动部件做了干涉检查，确保压杆下压、模具开合、管材装夹的全行程无结构干涉，各连接部位的紧固件都做了等比例建模还原，装配关系完全符合实际机械装配的工艺要求。
