家用手持蒸汽电熨斗结构设计方案

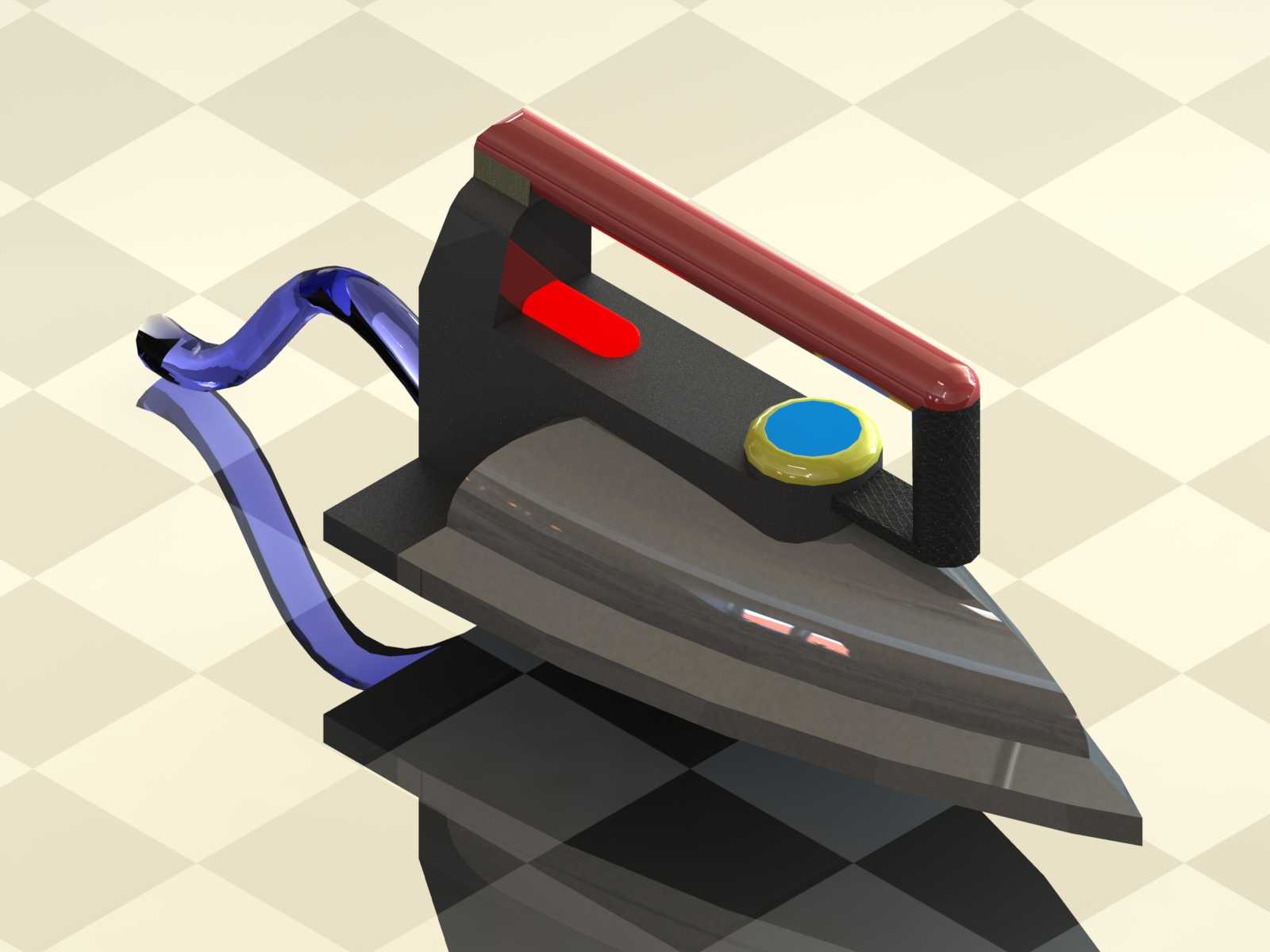

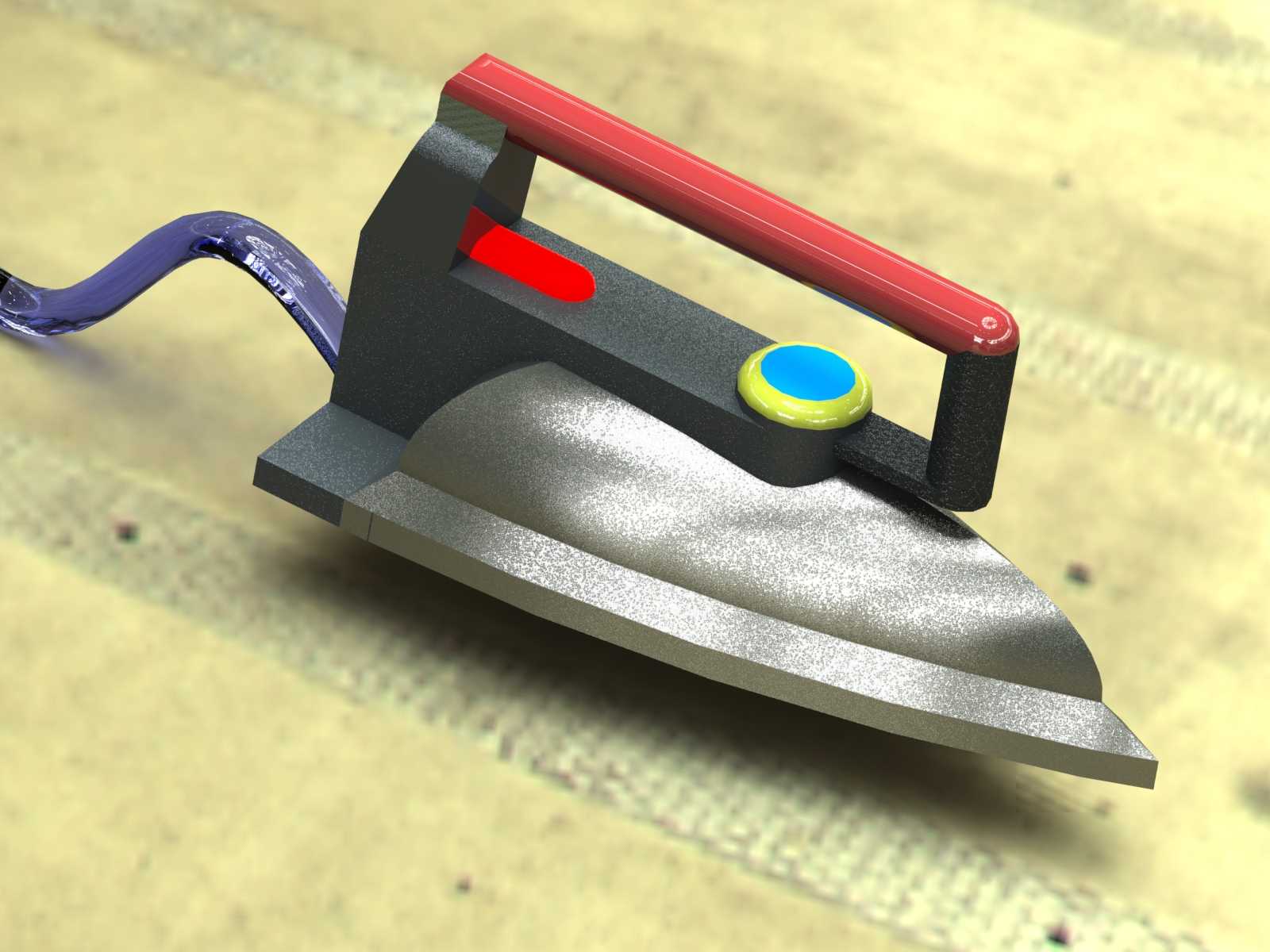

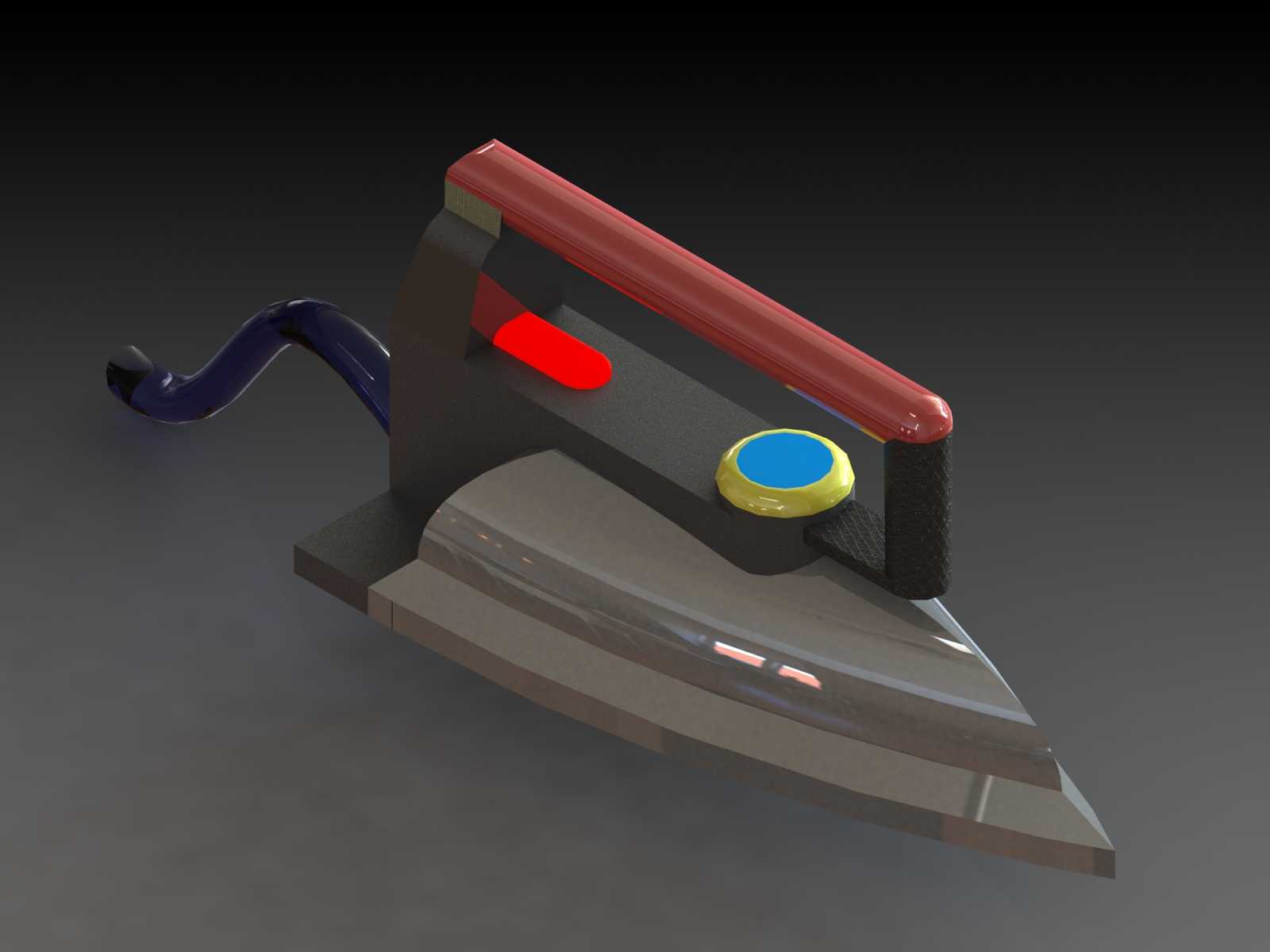

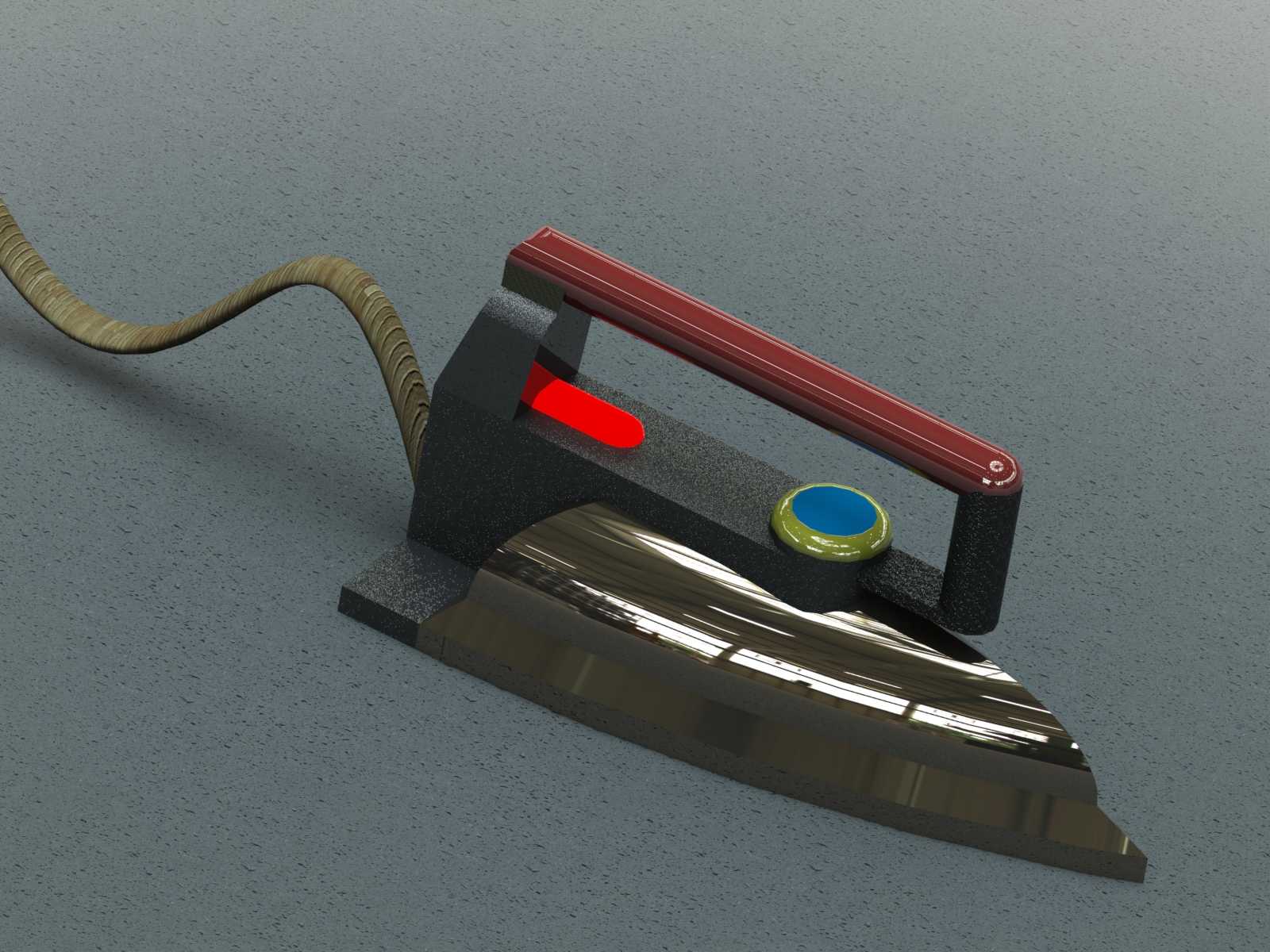

　　这款手持熨烫设备的结构设计，核心围绕日常衣物护理的实际使用场景展开，建模过程中优先考量了手持操作的人机交互合理性，所有曲面过渡都贴合手掌自然握持的弧度，避免长时间操作产生的硌手、滑脱问题。从功能布局来看，设备主体分为握持手柄、加热底板、蒸汽控制组件、电源线引出结构四个核心部分，手柄采用上置式布局，与底板形成12度左右的倾斜夹角，这个角度是经过多轮手持姿态验证确定的，既可以保证熨烫时手腕保持自然放松状态，也能让使用者清晰观察底板与衣物的接触位置，减少熨烫死角。

　　底板部分采用流线型尖头设计，前端收窄的结构可以顺利伸入纽扣间隙、衣领边角等狭窄区域，底板表面的蒸汽喷孔排布经过优化，沿底板中轴线对称分布两排细孔，蒸汽喷出后可以均匀覆盖底板与衣物的接触区域，不会出现局部过湿或者蒸汽覆盖不足的问题。手柄顶部设置的控制旋钮，对应不同面料的熨烫温度档位，旋钮周边做了凸起的防滑纹理，操作时无需低头观察，仅凭触感就能完成档位切换，旋钮旁的红色指示灯用于直观显示加热状态，加热达到设定温度后指示灯自动熄灭，避免温度过高损伤衣物面料。

　　电源线从设备尾部引出，出线位置做了防弯折的护套结构，护套采用弧度过渡设计，可以承受任意方向的拉扯弯折，避免长期使用后电源线根部断裂的问题。设备整体的重心落在手柄与底板的连接位置，握持时不会出现头重脚轻或者尾部下坠的情况，操作时只需施加轻微的向下压力，就能让底板与衣物充分贴合，减少手臂的发力负担。

　　建模过程中对各部件的装配边界做了严格的尺寸约束，手柄内部预留了加热元件、温控组件、蒸汽管路的安装空间，所有卡扣、螺丝柱的位置都避开了内部走线区域，外壳的合模线设置在设备侧面不与手部接触的位置，既方便生产装配，也不会影响握持手感。底板与外壳的连接位置做了隔热层的安装间隙，避免外壳温度过高烫伤使用者，手柄部分的外壳采用双层结构设计，内层为耐高温的工程塑料支撑结构，外层做了磨砂防滑处理，兼顾结构强度与使用安全性。

　　在尺寸设定上，设备整体长度控制在260mm左右，底板宽度为120mm，手柄握持区域的周长控制在90mm，适配绝大多数成年人的手掌尺寸，尾部电源线护套的长度为35mm，可以满足日常使用中频繁转动、拉扯电源线的强度需求，设备整体重量控制在1.2kg左右，这个重量区间既可以保证底板有足够的压力贴合衣物，也不会因为过重导致长时间操作手臂酸痛。
