家用办公场所圆形轴流排气扇结构设计

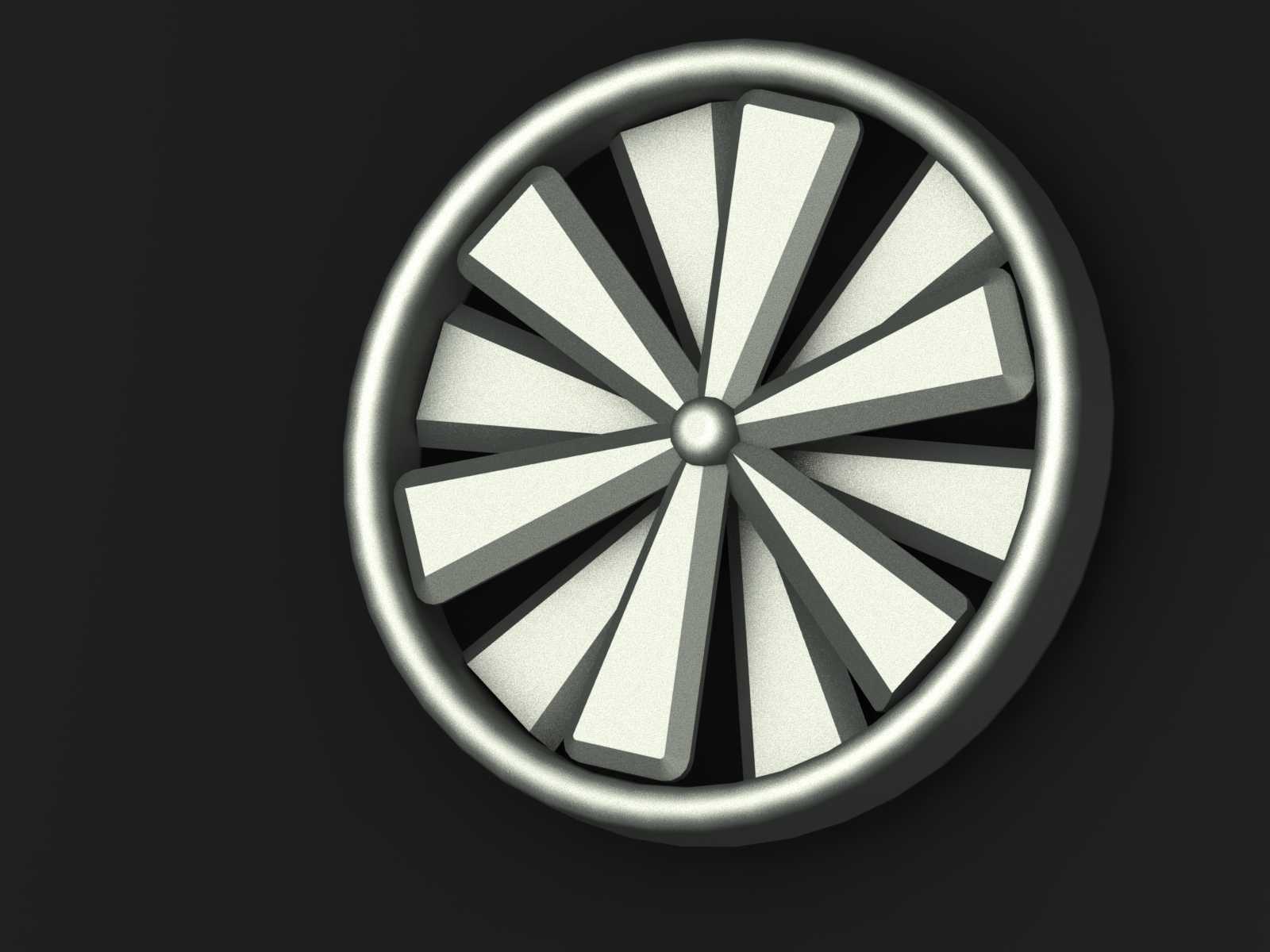

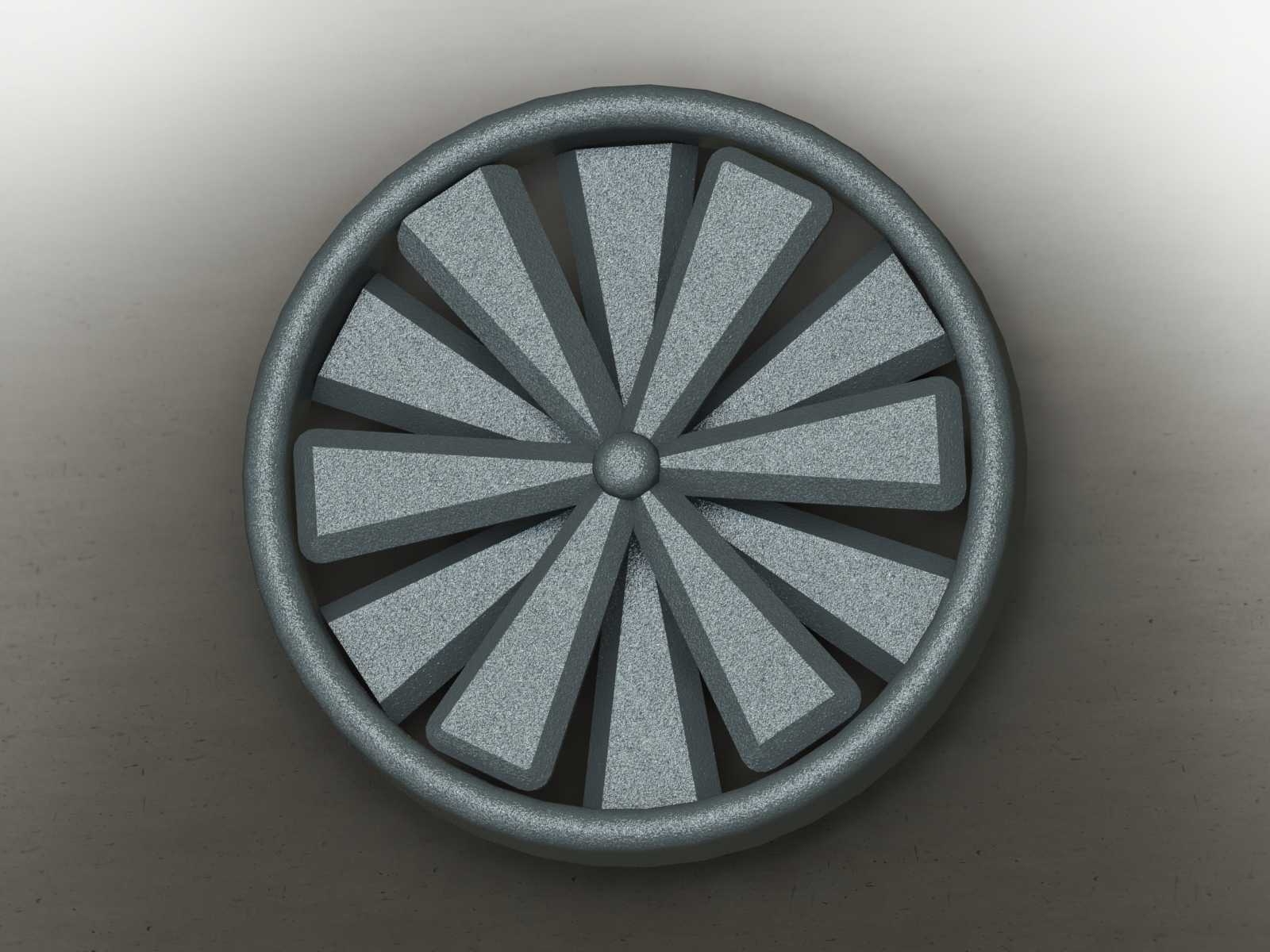

　　日常民用与商用空间的通风换气需求里，这类圆形排气扇是覆盖场景最广的末端排风部件，不管是住宅卫生间、厨房的局部异味排出，还是小型办公室、密闭储物间的空气置换，都能看到同结构产品的应用。从结构设计逻辑来看，这款排气扇采用一体式外圈边框作为承载主体，边框做了等宽环形加厚设计，既可以在嵌入墙体或吊顶开孔时提供足够的安装支撑面，也能对内部旋转的风叶形成物理防护，避免异物触碰运转部件引发安全隐患。风叶部分采用12片等角度均分的前倾式扇叶布局，每片扇叶从中心轮毂位置向外圈平滑延伸，叶型做了等厚度的立体拔模角度，在三维建模阶段需要反复调整叶根与轮毂的过渡圆角，避免长期运转产生应力集中导致扇叶断裂，同时扇叶的倾斜角度经过匹配校核，

　　能够在较低转速下实现足够的排风量，同时把运转风噪控制在可接受的区间，适配民用场景对静音的要求。中心轮毂做了凸起的圆柱造型，既可以隐藏内部的电机输出轴连接结构，也能优化中心区域的气流走向，减少气流在风轮中心形成的紊流损耗。安装边界层面，这类圆形排气扇的外圈直径通常匹配常规的墙体预留开孔尺寸，背部预留的电机安装位深度控制在较薄的区间，不需要占用过多的墙体或吊顶夹层空间，安装时只需要将外圈嵌入预留开孔，通过侧边的卡扣或者螺丝固定即可完成装配，不需要额外定制复杂的安装支架。实际使用过程中，这类排气扇的功能指向非常明确，就是通过风叶的定向旋转，在进风侧形成负压区，将室内的浑浊空气、异味、潮气通过排风管道导向室外，实现室内外空气的定向交换，

　　相比普通的台式风扇，它的气流组织是定向直排而非室内循环，能够更高效地排出局部空间的污浊空气。在三维建模过程中，需要重点关注扇叶的角度一致性，每一片扇叶的安装角偏差需要控制在极小的公差范围内，否则运转时会产生明显的动不平衡问题，引发整机振动和异常噪音；同时外圈边框的内侧与扇叶外缘的间隙需要控制在合理范围，间隙过大会产生气流回流降低排风效率，间隙过小则容易因为安装偏差或者扇叶运转形变产生擦碰故障。从结构细节来看，扇叶与外圈的边缘都做了小圆角钝化处理，没有尖锐的棱角，既可以避免生产脱模时的应力缺陷，也能在安装、维护过程中减少划伤操作人员的风险。
